Oferta de resistencias de la marca Royal OHM

Información sobre nuevos símbolos y una descripción general del surtido.

Las resistencias son los componentes electrónicos y eléctricos más comunes. Sus aplicaciones son tan numerosas y variadas que llenan la cartera de muchos fabricantes especializados. Una de ellas es la marca Royal OHM, cuya oferta se centra casi en su totalidad en resistencias, desde componentes para electrónica de precisión hasta productos para máquinas de alta potencia.

Muchos de los clientes de TME son fabricantes de dispositivos electrónicos y electrotécnicos. Por eso somos perfectamente conscientes de la importancia de garantizar la amplia disponibilidad de los componentes básicos. Por supuesto, al mismo tiempo, hacemos todo lo posible para garantizar que los productos provengan de la gama de fabricantes probados y se caractericen por una atractiva relación calidad-precio. Por estas razones recomendamos las soluciones de la marca Royal OHM, que suministra resistencias para todas las aplicaciones populares.

En este artículo, tratamos temas como:

• Un nuevo método de marcado de resistencias SMD de Royal OHM
• Oferta de resistencias para el sector de la automoción
• Resistencias de precisión con un coeficiente térmico muy bajo
• Resistencias para aplicaciones de alta corriente y alta potencia
• Aplicaciones y tipos de escaleras de resistencia

Nuevos símbolos y parametrización

En primer lugar, tenga en cuenta el cambio que se ha realizado en las firmas de los componentes Royal OHM. Esta información se refiere a una parte importante de las resistencias SMD disponibles a través de TME. Durante muchos años, la oferta del fabricante se dividió en elementos con potencia estándar y aumentada; mientras tanto, la convención de marcar productos hizo que, en el caso de varios valores, los símbolos de los artículos se duplicaran. Por lo tanto, las resistencias ahora están etiquetadas de acuerdo con una convención modificada. La decodificación de firmas se explica en el siguiente ejemplo:

Símbolos 1…4

Los primeros símbolos indican el tamaño del artículo. Estas son marcas de acuerdo con la convención más utilizada, es decir, dar dimensiones en el sistema imperial. Los dos primeros y los dos últimos dígitos indican, respectivamente, la longitud y el ancho del elemento en centésimas de pulgada.

Cabe destacar aquí que en el catálogo de TME las resistencias SMD de otros grupos cuyos primeros caracteres indican el nombre de la serie (por ejemplo, están marcadas de manera más descriptiva, para comodidad de los clientes (por ejemplo, CQ1206-348R-1 Para ellos, Royal OHM en la firma contiene dos letras que denotan la serie (marca 1 y 2) y dos números que denotan el tamaño (marca 3 y 4) . Este último toma los siguientes valores (donde «xx» es, por ejemplo, «CQ», «HP», etc.):

Símbolos 5…6

Esta marca indica la resistencia del elemento. La oferta de TME incluye resistencias con potencias desde 50mW hasta 3W (2W y 3W pertenecen a las series SP y HP, están sujetas a un método de marcado diferente). La siguiente tabla muestra las combinaciones de potencia para la mayoría de las resistencias Royal OHM SMD:

Símbolo 7

Aquí se indica la tolerancia del componente, que puede ser ±0,1 % (letra B), ±0,5 % (letra D), ±1 % (F), ±2 % (G), 5 % (J).

Símbolos 8…11

Cuatro caracteres consecutivos designan la resistencia. Una de las dos combinaciones se puede utilizar aquí. Para componentes con una tolerancia del 5 %, el primer dígito siempre es cero, los siguientes dos dígitos son la base del valor de ohmios (Ω) y el último dígito indica el número de ceros (J es -1 y K – 2, así que divida la base por 10 o 100). La situación es similar para las otras tolerancias, pero aquí los 3 dígitos al comienzo de la secuencia se refieren al valor básico.

Otros símbolos

El resto de símbolos de la firma hacen referencia al método de envasado de los elementos, y también indican sus propiedades especiales. Prácticamente todos los componentes de Royal OHM están marcados con una E al final del símbolo, lo que significa sin plomo.

Oferta de resistencias Royal OHM

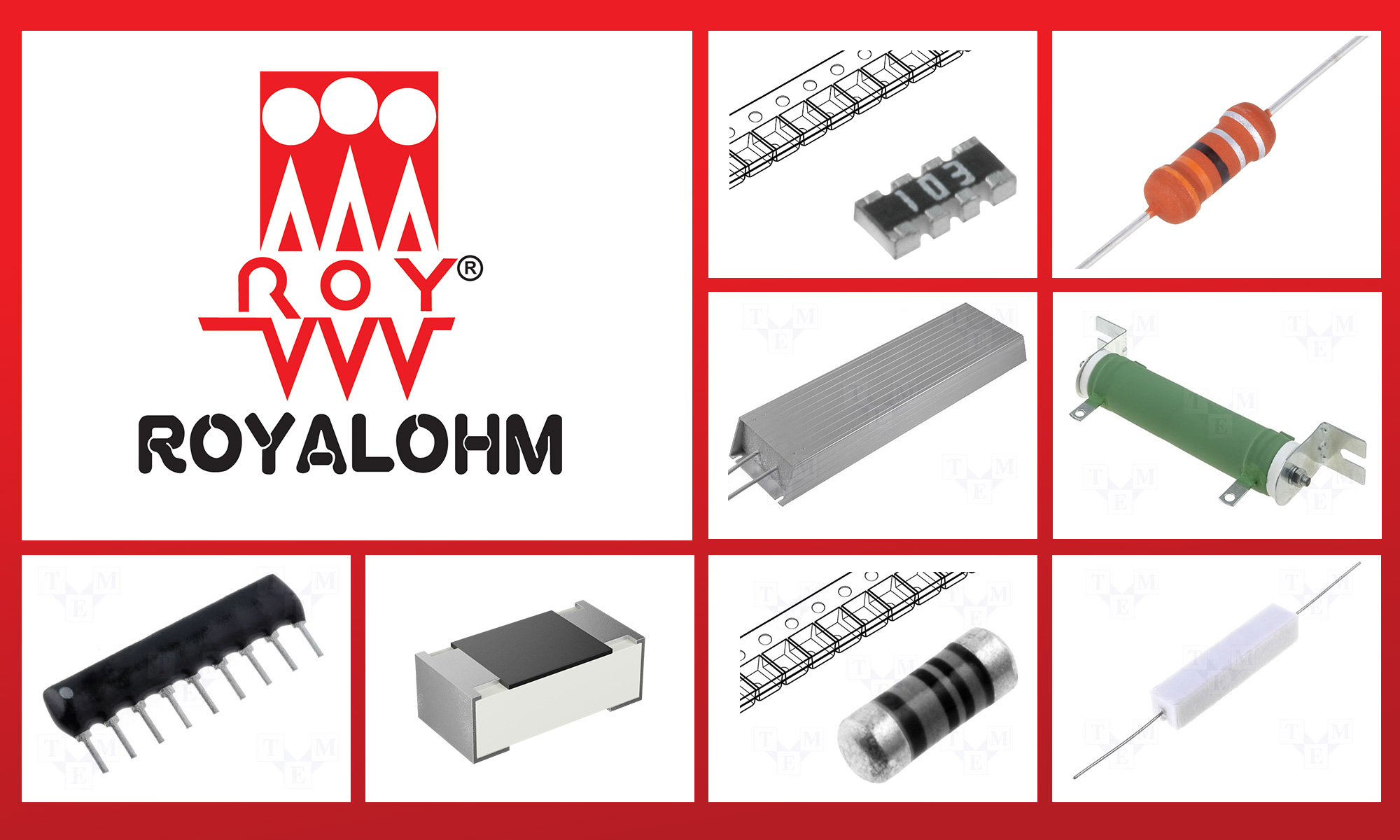

El surtido de Royal OHM en el catálogo de TME se divide en cuatro tipos de componentes: resistencias SMD y THT, resistencias de potencia y escaleras de resistencias. Vienen en carcasas típicas y estrictamente estandarizadas, lo que les permite ser utilizados en procesos de producción en masa. Estos principales grupos de artículos y sus características generales se presentan a continuación.

Resistencias SMD

Las resistencias SMD son uno de los componentes electrónicos más populares, también son la base de la oferta de Royal OHM. Los elementos están disponibles en formatos de carcasa del 0201 al 2512. Además de la potencia estándar (décimas de W), el proveedor también produce elementos de 1…3 W, así como resistencias de precisión con tolerancia estrecha (±0,1 %) y bajo coeficiente de temperatura (25 ppm/°C). Estos últimos están destinados al uso en circuitos de calibración, sintonización de amplificadores operacionales y muchos dispositivos que, debido a su función, requieren un margen de error mínimo (por ejemplo, productos médicos, instrumentos de medición). Cabe destacar que gran parte de los productos del fabricante cuentan con la certificación AEC-Q200, lo que significa que pueden ser utilizados en la electrónica de vehículos de carretera (sensores, controladores, componentes de equipos embarcados, etc.).

El gráfico basado en el modelo 3D muestra los detalles de diseño de la resistencia SMD.

Resistencias THT

Resistencia de 2W en formato axial clásico.

Las resistencias de orificio pasante (THT) de Royal OHM son resistencias metalizadas o de carbono. Están disponibles en 120mΩ a 10MΩ (sin contar los modelos de 0Ω). Los productos seleccionados pueden trabajar con voltajes de hasta 3500V (4000V en impulso). Al igual que con las resistencias SMD, la tolerancia de los productos más precisos es de ±0,1 %, con un coeficiente de temperatura aún más bajo de 15 ppm/°C. La oferta del proveedor es amplia y diversificada, y satisface las necesidades de la mayoría de los fabricantes de dispositivos electrónicos, desde dispositivos de consumo (electrónica, electrodomésticos) hasta sistemas industriales complejos.

Resistencias de potencia

Las resistencias de potencia son un grupo específico de productos que incluye tanto componentes utilizados en electrónica (por ejemplo, utilizados como cargas o derivaciones en la medición de corriente) como artículos duraderos de alto voltaje para usar en el control de cargas pesadas. Estos últimos incluyen resistencias de frenado utilizadas para disipar la energía generada al detener los motores (se utilizan, entre otros, en el control de ascensores). Los elementos se pueden adaptar a la potencia de 1W a 1000W, caracterizados por resistencia de 82mΩ a 100kΩ. En este surtido hay, entre otros, resistencias de cemento, que tienen cables clásicos y se instalan con mayor frecuencia directamente en la placa de circuito impreso. Los elementos más grandes se colocan en el cuerpo (también con disipadores de calor preinstalados) o en forma de módulos. Sus terminales pueden ser en forma de conectores axiales, terminales de anillo o cables (255mm). En la oferta de Royal Ohm también hay modelos de alto voltaje, inmunes a impulsos de hasta 8kV.

Resistencia bobinada con disipador de calor equipado con orificios de montaje.

Escaleras de resistencia

Escalera de resistencia en carcasa SMD.

Las escaleras de resistencia Royal OHM están disponibles en dos tipos, es decir, configuraciones: X (pin de entrada común para todas las resistencias en la escalera) e Y (una de las salidas conectadas entre un par de resistencias). Estos son tipos típicos que se utilizan en el procesamiento de señales analógicas, para sintonizar amplificadores operacionales, etc. Las escaleras de tipo X también se pueden utilizar como sustituto de una serie de resistencias individuales (por ejemplo, como limitadores de corriente LED). Las escaleras Royal OHM están disponibles en versiones SMD y THT. En una sola carcasa hay de 3 a 9 resistencias con valores de 10Ω a 1MΩ. Para componentes de orificio pasante, el paso de pin es estándar de 2,54 mm, mientras que los componentes de montaje en superficie vienen en formatos 0804 y 1206. Los productos funcionan con voltajes de hasta 50 V o 100 V.

Contenido elaborado por Transfer Multisort Elektronik Sp. z o.o.
