Reguladores reductores encapsulados de tamaño diminuto suministran hasta 20A

La versatilidad de los convertidores CC/CC de RECOM se ve potenciada por su amplio rango de entrada, salidas programables y tamaño compacto

El uso de la última tecnología de circuitos y fabricación ha permitido a RECOM ofrecer una nueva gama de reguladores reductores de bajo coste, encapsulados en paquetes ultra compactos y térmicamente mejorados LGA y QFN, con clasificaciones de corriente de salida de 1, 3, 10 y 20A.

El RPL-1.0 viene en un tamaño de solo 3 x 3 mm en formato LGA, con una altura de solo 2mm, y opera en un rango de entrada de 3 a 22V con una salida ajustable de 0,6 a 12V. La salida de 1A está disponible a una temperatura ambiente de más de 80°C, dependiendo de las combinaciones de voltaje de entrada/salida, con operación de hasta 125°C posible con reducción de potencia. La eficiencia es de hasta un 95%.

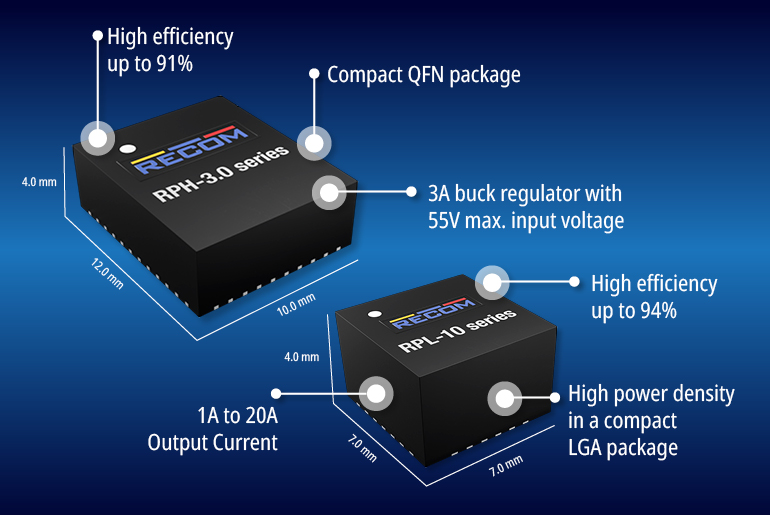

El RPH-3.0 se encuentra en un paquete QFN de 47 pines, con un tamaño de 10 x 12mm, una altura de 4mm, y proporciona una salida de 3A en un rango de entrada de 4,5 a 55V y un rango de salida ajustable de 1 a 15V. La eficiencia es de hasta el 91%, y la corriente de salida completa se puede mantener por encima de los 80°C con 12V de entrada y 3,3V de salida, por ejemplo.

El componente RPL-10 tiene una salida nominal de 10A y cuenta con una amplia variedad de características. En un paquete LGA-M de solo 7 x 7mm y 4,4mm de altura, el regulador tiene un rango de entrada de 4 a 16V y una salida programable de 0,6 a 5,5V. La eficiencia es alta, de hasta un 94%, lo que permite su funcionamiento a una temperatura de hasta 90°C a plena carga. La frecuencia de operación es seleccionable entre 600kHz y 800kHz, el control se realiza mediante tiempo de encendido constante para una respuesta transitoria rápida, y un modo de omisión de pulsos mantiene la eficiencia en cargas ligeras.

Por último, el RPL-20 lleva la densidad de potencia a un nuevo nivel con su capacidad de 20A y una salida programable de 0,6 a 5,5V. El rango de entrada es de 4 a 16V, y la eficiencia es de hasta un 94%, lo que permite su funcionamiento a una temperatura ambiente de hasta 90°C a plena carga. El tamaño del paquete es igual al del RPL-10, de 7 x 7mm y 4,4mm de altura, lo que efectivamente duplica la densidad de potencia. La frecuencia de operación puede ajustarse entre 600kHz y 1MHz, con modos de conducción continua forzada y omisión de pulsos como opciones seleccionables.

Todos los productos descritos cuentan con magnéticos integrados e incluyen función de encendido/apagado remoto, una señal de buen funcionamiento y una protección integral contra la subvoltaje de entrada, sobrecalentamiento, cortocircuitos y sobrecarga de salida.

«Estos convertidores reductores son ideales para su uso en espacios reducidos donde también se requiere alta eficiencia», comenta Matthew Dauterive, MSc, gerente de productos CC/CC de RECOM. «Se destacan en aplicaciones como equipos portátiles, sistemas de imágenes, arquitecturas de potencia distribuida y fuentes de alimentación para FPGAs, así como en usos generales de telecomunicaciones e industriales».

Las piezas incluyen una garantía de tres años. Las muestras y los precios OEM están disponibles a través de distribuidores autorizados, o directamente de RECOM.
