Bornas y conectores para placa de circuito impreso con conexión Push-in y accionamiento por palanca
En el camino cara una sociedad completamente electrizada las soluciones para frenar el cambio climático son principalmente técnicas. La transmisión de energía y de señales desempeña un papel esencial, y requiere un alto grado de confiabilidad. Los nuevos conectores LPC y las nuevas bornas LPT para placa de circuito impreso de Phoenix Contact combinan la confiabilidad de la conexión por resorte Push-in con la sencillez de empleo de un accionamiento por palanca (imagen primordial).
El planeta se encara a una de las mayores transformaciones de la historia de la humanidad: en el futuro próximo, los comburentes fósiles se reducirán y van a ser reemplazados por energía eólica, hidroeléctrica, solar o bien bioenergía. La corriente procedente de las energías renovables se consumirá de manera directa, se transformará en electrocombustible o bien se guardará en enormes baterías de iones de litio.
En los equipos electrónicos, como controladores, fuentes de nutrición, inversores y cargadores familiares, las bornas para placa de circuito impreso son un componente esencial. Son el punto de conexión entre los cables y las placas de circuito impreso,
sin el que ningún dispositivo puede marchar.

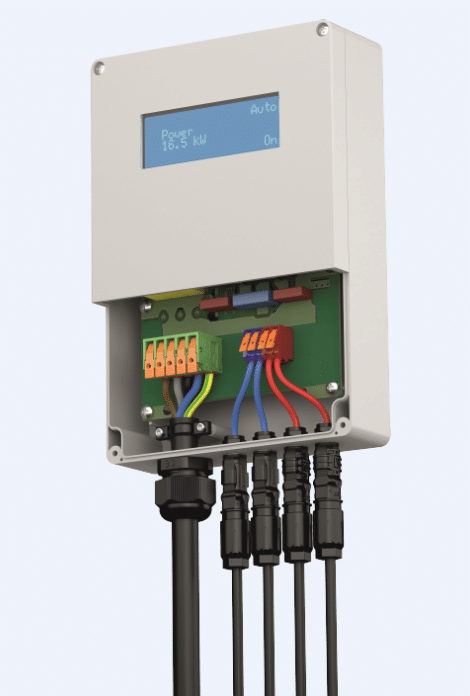

En el momento de escoger la conexión conveniente, los fabricantes de estos módulos se encaran a una serie de demandas. Aspectos como la conformidad con las reglas del mercado objetivo y la sencillez de empleo cada vez son más esenciales. Acá es donde las nuevas bornas y conectores para placa de circuito impreso de las familias LPT(A) y LPC(H) de Phoenix Contact prueban sus puntos fuertes (imagen dos).
Simple conexión sin herramientas
Al lado de la conexión por tornillo, que ha probado su utilidad a lo largo de décadas,
en los últimos tiempos la conexión por resorte
Push-in se ha establecido como una opción alternativa que ahorra tiempo en el momento de lograr una conexión de cables cómoda y segura. Esta tecnología, de cuyo desarrollo Phoenix Contact fue uno de los primordiales autores, hace que la conexión de conductores sea considerablemente más agradable. Hoy día hay una extensa gama de bornas y conectores para placa de circuito impreso con esta tecnología, estando libres soluciones para secciones de cable que van desde 0,14 mm² hasta veinticinco mm² (imagen tres).
Mas Phoenix Contact va más allí, y profundizando en la conexión Push-in ha desarrollado una conexión Push-in con accionamiento por palanca, cuyo principio es impresionantemente sencillo: merced a una palanca de accionamiento, los usuarios pueden abrir y cerrar el receptáculo de conexión sin precisar herramientas. Cuando se abre la palanca de accionamiento, el resorte integrado se tensa y el receptáculo de conexión se abre. Al cerrar la palanca, el resorte se relaja nuevamente y se desplaza de manera automática a su situación original, lo que garantiza el mantenimiento permanente de la fuerza de contacto. El diseño con forma de embudo de la entrada de cable evita que el cable se deshilache y deja que los conductores flexibles sin puntera se puedan conectar de forma veloz y fiable, sin precisar herramientas. Además de esto, merced a la tecnología Push-in integrada, tanto los cables flexibles con puntera como los recios pueden conectarse de forma directa cuando la palanca está cerrada.
Destacada en un color propio y de manejo intuitivo, la palanca tiene 2 grandes ventajas:
primeramente, la situación de la palanca apunta la condición en que se halla el receptáculo de conexión, tanto visualmente como al tacto. Los receptáculos de conexión mal cerrados, y por ende asimismo las conexiones deficientes, son de forma inmediata mostrados. Seguidamente, la fuerza de contacto está preprogramada por el resorte, con lo que siempre y en todo momento es exactamente la misma. Al desplazar la palanca, los usuarios pueden cerciorarse de que el cable insertado entra en contacto de forma fiable y que la conexión va a ser estable en un largo plazo. Esta tecnología descarta con toda seguridad las posibles fuentes de fallos, como puede ser dos apriete incorrecto al efectuar una conexión por tornillo. Las dos propiedades hacen que las bornas y los conectores para placa de circuito impreso de las series LPT(A) y LPC(H) respectivamente sean la solución ideal para aplicaciones en las que la conexión ha de ser intuitiva, fácil y veloz.
Merced al accionamiento por palanca, dismuyen al mínimo los costos iniciales a lo largo de la instalación y la puesta en marcha, como los posibles costos de mantenimiento y seguimiento para la resolución de inconvenientes. Una vez finalizados el cableado y la puesta en marcha, las tomas de prueba integradas en estas nuevas bornas y conectores para placa de circuito impreso accionados por palanca facilitan la comprobación de módulos ya instalados y/o cableados.
Lo que cuenta está en el interior
Los requisitos de normativa y de homologación influyen en el diseño de los equipos ya en la fase de desarrollo. Si un dispositivo se marcha a comercializar internacionalmente,
debe cumplir las reglas americanas aparte de las internacionales (como EN/IEC). Del mismo modo que los conectores para placa de circuito impreso LPC(H) seis y LPC dieciseis, las bornas para placa de circuito impreso LPT(A) seis y LPT dieciseis son completamente capaces para tensiones de hasta seiscientos V conforme la regla UL mil cincuenta y nueve. Esto deja su empleo universal como bornas para cableado en campo en todas y cada una de las áreas de aplicación. Además de esto, ofrecen una seguridad ampliada ante contactos involuntarios de 3 milímetros (conforme con la regla IEC/UL sesenta y mil ochocientos-cinco-1). En consecuencia, dan la protección contra el contacto directo precisa para los sistemas de cuatrocientos V TN y dejan usar los equipos sin tapas auxiliares.
Las bornas para placa de circuito impreso LPT(A) dos,5 y los conectores LPC uno con cinco / dos,5 asimismo están homologados conforme con la regla UL mil cincuenta y nueve para una tensión de trescientos V conforme con el conjunto de empleo B.
El proceso de homologación se ha simplificado merced a la conformidad con las reglas nacionales y también internacionales, lo que deja que los nuevos dispositivos se lancen con mayor velocidad en los diversificados mercados de Europa, USA y Asia.
Una opción alternativa de conexión revolucionaria
Las nuevas bornas para placa de circuito impreso de la serie LPT(A) y los conectores para placa de circuito impreso de la serie LPC(H) son la opción alternativa más novedosa y revolucionaria a las bornas y conectores para placa de circuito impreso con conexión Push-in o bien por tornillo ya libres en el mercado para un entrecierro industrial. Después de todo, los usuarios pueden instalarlos de forma veloz y sumamente intuitiva, lo que da un grado de confiabilidad sobre el terreno inenarrable y garantiza un funcionamiento rentable de todo el sistema.
Además de esto, esta nueva tecnología de conexión por palanca con Push-in integrado asimismo hace que el camino cara una sociedad completamente electrizada, a nivel de pequeños componentes, sea menos rocoso y más seguro.
Tecnologías de conexión de bornas y conectores para placa de circuito impreso
• Conexión por tornillo con cápsula a tracción
Con esta tecnología de conexión, la más usada en el mundo entero, se pueden lograr las mayores fuerzas de contacto por superficie de contacto, con independencia de la sección del cable. Aun cuando se emplea en condiciones bastante difíciles, como en atmosferas industriales beligerantes, los materiales de alta calidad dan una estabilidad de conexión en un largo plazo. De esta forma se logra un punto de contacto a prueba de gases y una baja resistencia de contacto permanente.
• Conexión por resorte Push-in
Esta conexión combina los beneficios del resorte de brazo con las del resorte a tracción.
La conexión del cable se efectúa sin herramientas auxiliares como una parte de una tecnología de conexión directa. Gracias por fuerza fija y predefinida del resorte combinado, el conductor no puede desplazarse lateralmente, lo que deja que los resortes Push-in conecten de forma cómoda grandes secciones de cable con una fuerza moderada.
• Conexión Push-in accionada por palanca
Esta conexión combina los beneficios del resorte Push-in con las del manejo intuitivo de la conexión por palanca. La tecnología de conexión por palanca, que ahorra tiempo y no requiere herramientas, deja conectar y desconectar de manera rápida los cables con y sin puntera. La situación indudable de la palanca da al usuario una contestación fiable sobre si el receptáculo de conexión está abierto o bien cerrado, y la fuerza de contacto definida garantiza un contacto estable en un largo plazo.
