SmartMCD TB9M001FTG permite un control preciso de dos motores CC con escobillas
Toshiba Electronics Europe GmbH («Toshiba») se ha asociado con MIKROE para integrar su SmartMCD™ para motores CC con escobillas dobles en la placa SmartMCD TB9M001FTG. La placa permite a los ingenieros de sistemas de automoción diseñar el controlador inteligente de motores TB9M001FTG para aplicaciones de automoción, como techos solares eléctricos, limpiaparabrisas, elevalunas eléctricos y asientos ajustables, con el fin de optimizar la fase de creación de prototipos.
Centrado en el rendimiento, la flexibilidad y la facilidad de integración, el dispositivo SmartMCD, que cumple con la norma AEC-Q100 (Grado 1), satisface los requisitos ASIL-A. Incluye sólidas funciones de seguridad, como la detección de errores integrada para sobrecorriente (controlador de lado bajo y controlador de lado alto), sobretensión, subtensión y protección contra apagado térmico.
El dispositivo cuenta con un microcontrolador (MCU) integrado con un núcleo Arm® Cortex®-M0. También integra 16 kB de RAM y 192 kB de memoria Flash, con 16 kB adicionales de Data Flash, todo ello con código de corrección de errores (ECC) para la corrección de errores simples y la detección de errores dobles (SEC/DED).
El dispositivo SmartMCD integra cuatro controladores de relé de lado bajo, lo que permite el control de avance y retroceso de dos motores CC con escobillas cuando se utilizan relés de un polo y dos vías (SPDT). También incluye dos controladores de lado alto para soportar cargas de 5 V y 12 V a componentes externos, un transceptor LIN para la comunicación dentro del vehículo y un sistema de gestión de energía totalmente integrado que genera todos los niveles de tensión necesarios a partir de la batería del coche.

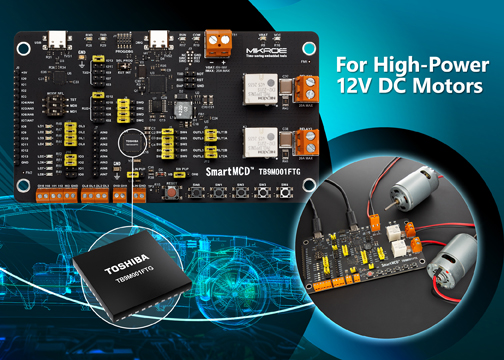

El diseño compacto de la placa SmartMCD TB9M001FTG, que mide 130 mm x 73 mm, incluye todos los circuitos necesarios para el control del motor y las pruebas operativas, incluyendo múltiples entradas/salidas de propósito general (GPIO) configurables con varias opciones de conexión, seleccionables mediante puentes. Un depurador integrado, que cumple con el estándar de emulador integrado CMSIS-DAP, permite el funcionamiento, las pruebas y la depuración del dispositivo de destino desde el primer momento.
Puede encontrar más información sobre el IC SmartMCD TB9M001FTG en el sitio web de Toshiba: https://toshiba.semicon-storage.com/eu/semiconductor/product/automotive-devices/detail.TB9M001FTG.html
Placa MIKROE SmartMCD TB9M001FTG: https://www.mikroe.com/smartmcd-tb9m001ftg-board
