SmartMCD TB9M001FTG permite el control preciso de dos motores de CC con escobillas
Toshiba Electronics Europe GmbH se ha asociado con MIKROE para integrar su SmartMCD™ para motores de CC con doble escobilla en la placa SmartMCD TB9M001FTG. Esta placa permite a los ingenieros de sistemas automotrices diseñar el controlador de control de motores inteligente TB9M001FTG para aplicaciones automotrices, como techos solares eléctricos, limpiaparabrisas, elevalunas eléctricos y asientos ajustables, para optimizar la fase de prototipado.
Con un enfoque en el rendimiento, la flexibilidad y la facilidad de integración, el dispositivo SmartMCD con certificación AEC-Q100 (Grado 1) cumple con los requisitos de ASIL-A. Incluye robustas funciones de seguridad, como detección de errores integrada para sobrecorriente (controlador de lado bajo y controlador de lado alto), sobretensión, subtensión y protección contra apagado térmico. El dispositivo incorpora un microcontrolador (MCU) con un núcleo Arm® Cortex®-M0. También integra 16 kB de RAM y 192 kB de memoria Flash, además de 16 kB adicionales de memoria Flash de datos, todo ello con código de corrección de errores (ECC) para la corrección de errores simples y la detección de errores dobles (SEC/DED).
El dispositivo SmartMCD integra cuatro controladores de relé de lado bajo, lo que permite el control directo e inverso de dos motores de CC con escobillas al utilizar relés unipolares de doble tiro (SPDT). También incluye dos controladores de lado alto para soportar cargas de 5 V y 12 V a componentes externos, un transceptor LIN para la comunicación a bordo del vehículo y un sistema de gestión de energía totalmente integrado que genera todos los niveles de voltaje necesarios a partir de la batería del vehículo.

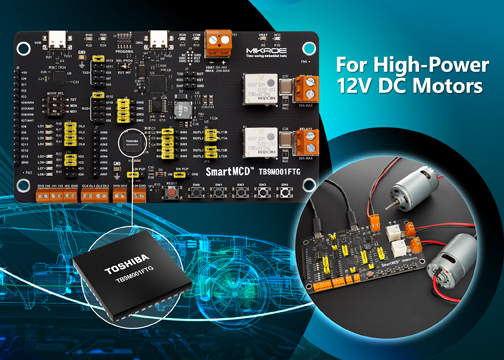

El diseño compacto de la placa SmartMCD TB9M001FTG, con unas medidas de 130 mm x 73 mm, incluye todos los circuitos necesarios para el control de motores y las pruebas operativas, incluyendo múltiples entradas/salidas de propósito general (GPIO) configurables con diversas opciones de conexión, seleccionables mediante puentes. Un depurador integrado, compatible con el estándar de emulador integrado CMSIS-DAP, permite el funcionamiento, las pruebas y la depuración del dispositivo de destino desde el primer momento.
Para más información sobre el circuito integrado SmartMCD TB9M001FTG, visite el sitio web de Toshiba: https://toshiba.semicon-storage.com/eu/semiconductor/product/automotive-devices/detail.TB9M001FTG.html
Placa SmartMCD TB9M001FTG de MIKROE: https://www.mikroe.com/smartmcd-tb9m001ftg-board
