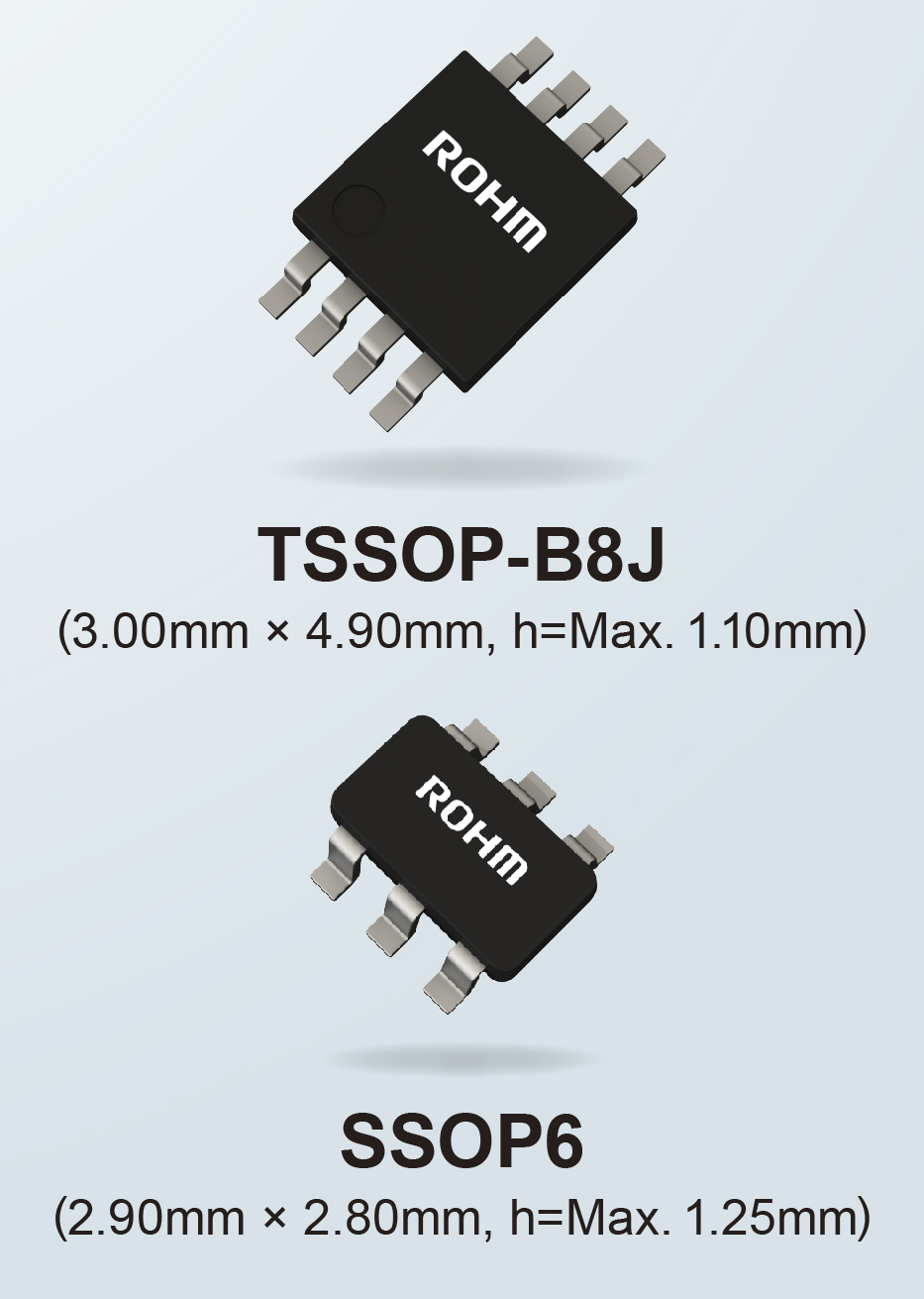

ROHM ha desarrollado una nueva línea de amplificadores de detección de corriente de alta precisión: los BD1423xFVJ-C y BD1422xG-C. Cumplen con la norma de fiabilidad automotriz AEC-Q100. La serie BD1423xFVJ-C, disponible en el encapsulado TSSOP-B8J, admite voltajes de entrada de hasta +80 V, lo que la hace ideal para entornos de alto voltaje, como convertidores CC-CC de 48 V, fuentes de alimentación redundantes, baterías auxiliares y compresores eléctricos. La serie incluye tres modelos con diferentes ajustes de ganancia: BD14230FVJ-C, BD14231FVJ-C y BD14232FVJ-C.
Para usos de menor voltaje, el BD1422xG-C, disponible en el encapsulado compacto SSOP6, admite voltajes de entrada de hasta +40 V. Esto lo hace ideal para aplicaciones automotrices que requieren diseños compactos, como la monitorización y protección de corriente (sobrecorriente) en redes de alimentación de 5 V/12 V utilizadas en carrocerías y sistemas de transmisión. Al igual que su homólogo de alto voltaje, esta serie también consta de tres opciones de ganancia diferentes: BD14220G-C, BD14221G-C y BD14222G-C.
En los últimos años, junto con las fuentes de alimentación convencionales de 5 V/12 V, el mercado automotriz ha experimentado una creciente adopción de sistemas de 48 V, impulsada por la creciente popularidad de los vehículos eléctricos. Además, a medida que la funcionalidad del vehículo se vuelve más avanzada, la necesidad de una monitorización y un control precisos en una amplia gama de aplicaciones continúa aumentando, lo que otorga mayor importancia a la detección de corriente de alta precisión.
Un amplificador de detección de corriente mide indirectamente la corriente que fluye por un circuito amplificando la minúscula caída de tensión en una resistencia de derivación. La señal amplificada se envía a un ADC o comparador para el control y la monitorización del sistema. Los amplificadores de detección de corriente de grado automotriz de ROHM satisfacen las demandas del mercado aprovechando su probada experiencia analógica. Esto permite una detección de corriente de alta precisión, compatible tanto con entornos de tensión negativa como de alta, lo que contribuye a una mayor seguridad y fiabilidad en aplicaciones automotrices, en particular en vehículos eléctricos.

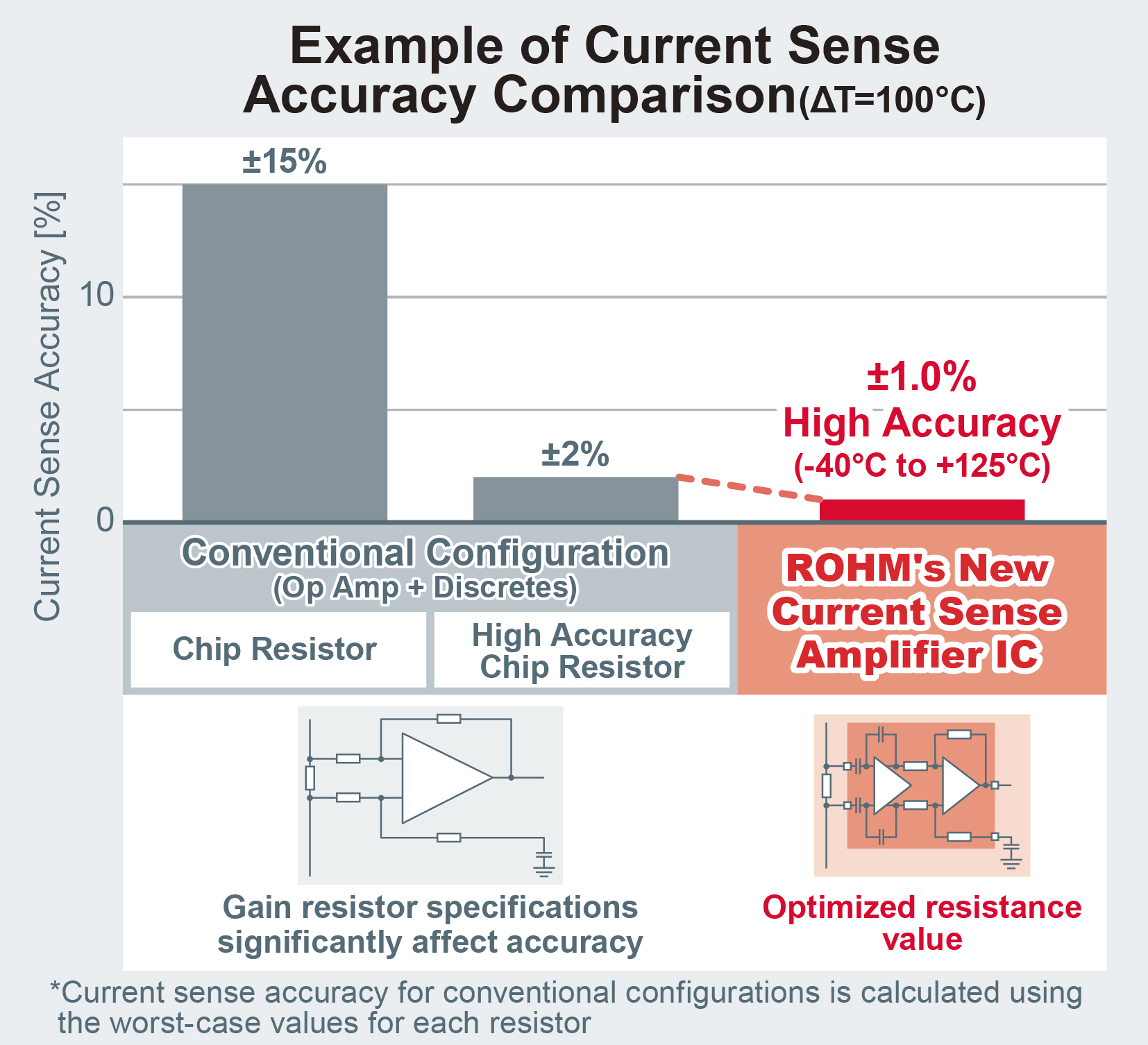

Estos nuevos productos optimizan el espacio al integrar la mayor parte de los circuitos de detección de corriente, normalmente compuestos por un amplificador operacional y componentes discretos, en un único encapsulado. Como resultado, la detección de corriente es posible simplemente conectando una resistencia de derivación. Los dispositivos también cuentan con una configuración de amplificador de dos etapas, compuesta por un amplificador chopper en la entrada y un amplificador de autocero en la salida. La adaptación interna de resistencias para el ajuste de la ganancia garantiza una detección de corriente estable y precisa (±1 %), a la vez que minimiza los efectos de las variaciones de temperatura.
Además, la precisión de detección de corriente se mantiene incluso con un circuito de filtro RC externo para la supresión de ruido, lo que reduce significativamente la complejidad del diseño y el tiempo de desarrollo. Las características adicionales incluyen una tolerancia a voltaje negativo de -14 V que admite fuerza contraelectromotriz, conexión inversa y entrada de voltaje negativo.
En el futuro, ROHM seguirá ofreciendo soluciones óptimas que contribuyan a una mayor precisión y fiabilidad en equipos automotrices.

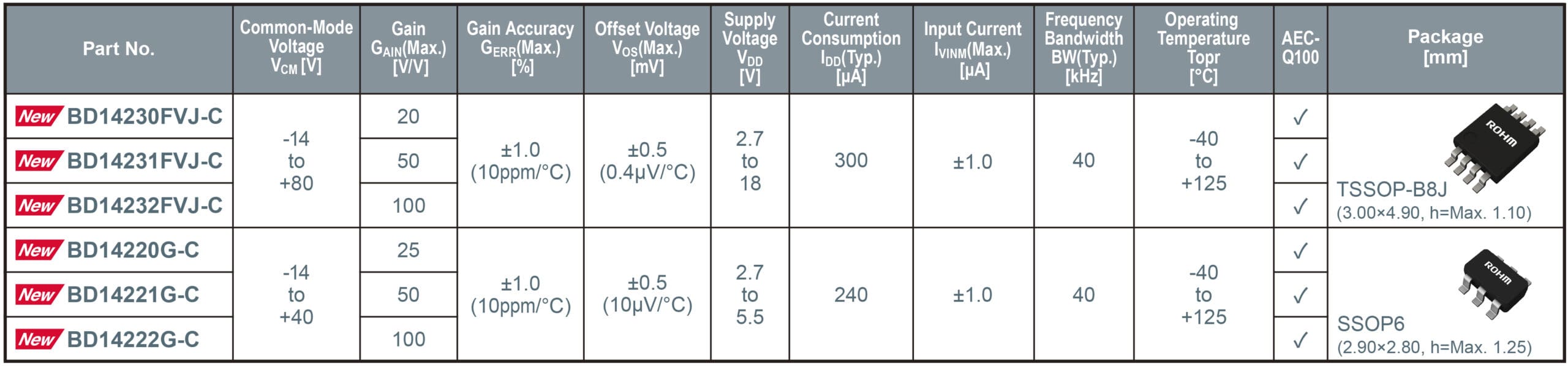

Línea de productos
ROHM también ofrece el BD1421x-LA, un amplificador de detección de corriente diseñado para aplicaciones en equipos industriales.
Ejemplos de aplicación
• BD1423xFVJ-C (para sistemas de 48 V): Fuentes de alimentación redundantes, baterías auxiliares, convertidores CC-CC, compresores eléctricos y similares.
• BD1422xG-C (para sistemas de 5 V/12 V): Unidades de control de dominio (DCU)/Unidades de control electrónico (ECU) de carrocería, etc.
Información de venta en línea
Disponibilidad: mayo de 2025 (cantidades OEM)
Distribuidores en línea: DigiKey™ y Mouser™
Los productos (junto con las placas de evaluación) se ofrecerán en otros distribuidores en línea a medida que estén disponibles.
(Fecha de lanzamiento de ventas: febrero de 2025)
Productos objetivo de venta
