Convertidor para fuentes de alimentación

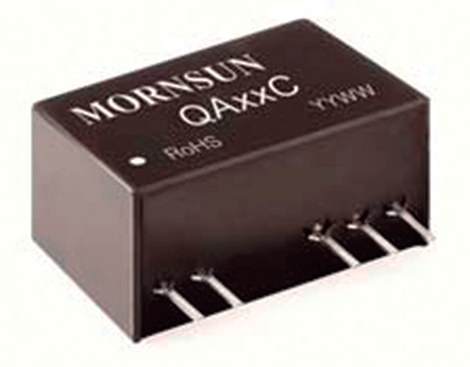

Mornsun anuncia la serie QA01C, un nuevo convertidor especialmente diseñado para el control de encendido y apagado de semiconductores de carburo de silicio.

La nueva tecnología de semiconductores de carburo de silicio están reemplazando paulatinamente a los IGBT en aplicaciones de alta tensión y alta frecuencia debido a las pequeñas pérdidas gracias a su baja resistencia y baja corriente de fuga.

El nuevo convertidor QA01C para fuentes de alimentación (QUITAR) trabaja con una entrada nominal de 15 VCC (13,5 a 16,5 VCC) y salidas de +20 VCC y -4 VCC, ambos con 100 mA de corriente de salida.

Con sus características de baja resistencia y baja corriente de fuga, cumple los requisitos para alimentar los nuevos MOSFETs SiC. El modo de conexión para sus dos salidas independientes se realiza internamente para mejorar el suministro de energía del dispositivo en el encendido y el apagado.

Entre las aplicaciones generales del convertidor para fuentes de alimentación se incluye la conmutación de convertidores de frecuencia, servomotores de corriente alterna, equipos de soldadura, conversión de energía industrial y sistemas de alimentación ininterrumpida.

Modo de funcionamiento

El driver conductor MOSFET SiC recibe la tensión de accionamiento de 20 V y apaga la tensión de polarización de -4 V del QA01C. A fin de evitar daños a los diferentes electrodos, se precisa añadir un par de diodos zener para absorber la tensión de pico.

Además, se recomienda la utilización de aislamiento del acoplador óptico para lograr el aislamiento de la señal entre el circuito de control y el circuito de alimentación principal, ya que el optoacoplador tiene su punto más alto CMRR (30 KV) con una elevada tensión de aislamiento que podría provocar un pequeño retardo a la hora de satisfacer la alta frecuencia característica de estos MOSFET.
