Convertidores CC-CC buck-boost no aislados de 1.500 W en formato wide quarter‑brick

Con una eficiencia de hasta el 99 por ciento, los modelos patentados de la serie TDK‑Lambda i9C superan los requisitos de aplicaciones industriales, robótica y alimentadas por batería

TDK Corporation anuncia el lanzamiento de la serie TDK‑Lambda i9C de módulos de alimentación CC-CC buck‑boost no aislados de 1.500 W, diseñados para maximizar la eficiencia de sistema, reducir el estrés térmico y aumentar la autonomía en aplicaciones industriales y alimentadas por batería.

Los nuevos modelos se presentan con una entrada de 9 a 80 V y una salida de 9,6 a 60 V para desarrollar hasta 30 A. También existe una segunda configuración que soporta un rango de entrada 9 a 40 V con una salida de 5 a 36 V y está previsto que la gana se amplíe posteriormente hasta 50 A, incrementando así las opciones de tensión y corriente.

El corazón de la serie i9C se encuentra en la tecnología pass–through de alta eficiencia, programable (PHEPT) y patentada, que permite a los diseñadores definir la ventana de tensión de entrada en la que el módulo omite la regulación y conecta directamente la entrada a la salida, eliminando las pérdidas por conmutación y conversión.

Al operar en este modo, la eficiencia puede alcanzar hasta el 99 por ciento y, en consecuencia, disminuye significativamente la generación de calor y mejora la fiabilidad del sistema para los ingenieros, en particular para aquellos que diseñan sistemas alimentados por batería.

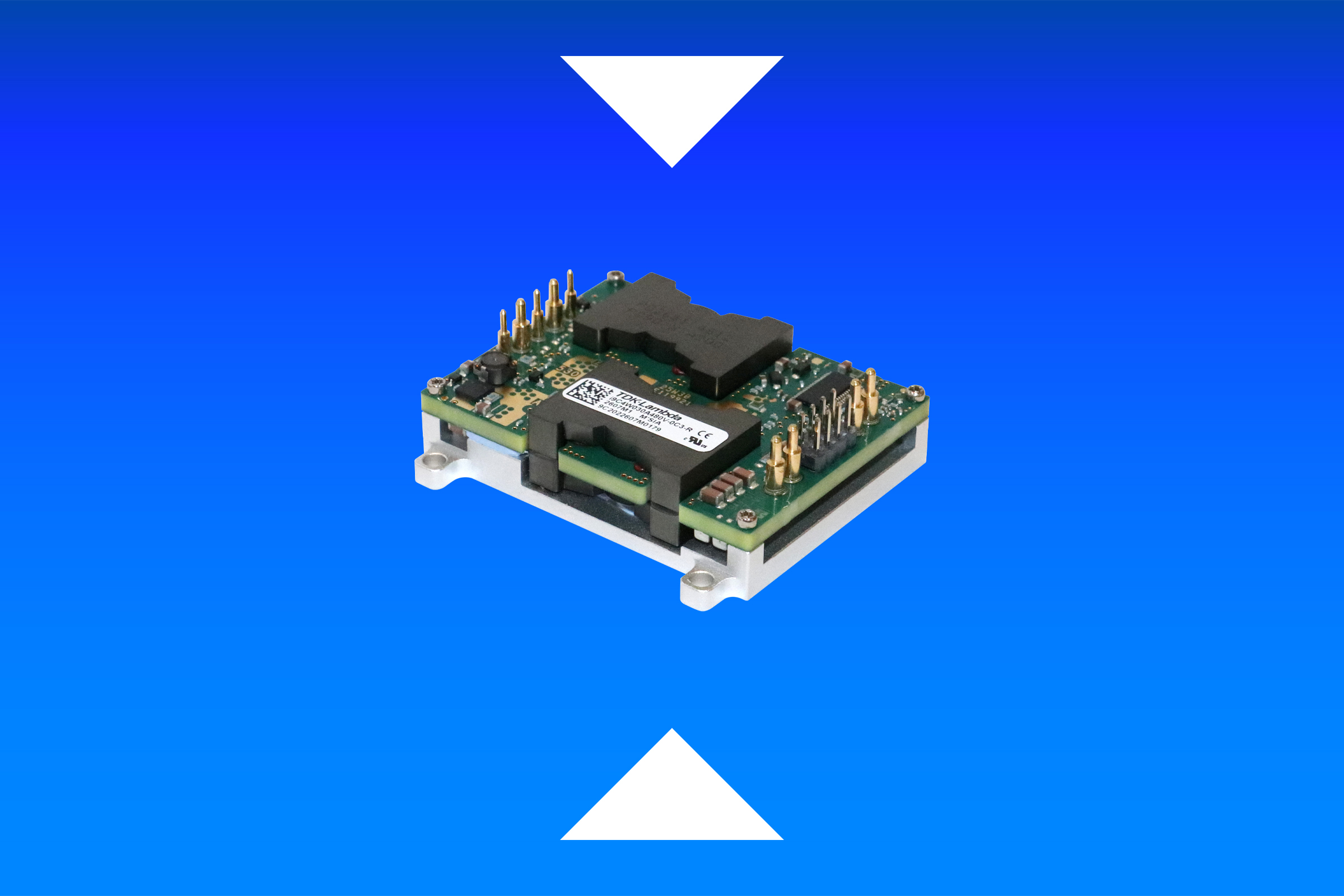

Las unidades i9C poseen un formato compacto wide quarter‑brick con una placa base integral compatible con refrigeración por convección, conducción o aire forzado, siendo idóneas en entornos con elevada temperatura ambiente y escaso flujo de aire.

Las características de gestión y protección estándares abarcan control de encendido/apagado de lógica negativa, power‑good, sensado remoto y función de protección ante sobrecorriente ajustable por el usuario, modo sleep (suspensión) de bajo consumo y protección de autorrecuperación completa.

El modo de suspensión también configurable por el usuario programa el módulo de alimentación para que consuma poca energía durante el reposo o con cargas ligeras, en tanto que la protección contra sobrecorriente ajustable contribuye a reducir el estrés, tanto en el convertidor como en la carga, y ayuda a los ingenieros a disminuir o eliminar la necesidad de circuitería externa.

La serie i9C está desarrollada para uso en entornos industriales, sistemas de comunicaciones, test y medida y aplicaciones alimentadas por batería, incluyendo vehículos de guiado automático (AGV), robots móviles autónomos (AMR), drones comerciales y robótica humanoide.

Estos módulos de alimentación CC-CC patentados cuentan con los certificados de seguridad IEC/UL/CSA/EN 62368‑1 y tienen los marcados CE y UKCA para las directivas de Baja Tensión (LV), EMC y RoHS.

Principales aplicaciones

• Vehículos de guiado automático (AGV), robots móviles autónomos (AMR), drones comerciales y robótica humanoide, así como sistemas de test y medida, comunicaciones y equipos alimentados por batería

Principales características y beneficios

• Eficiencia de hasta el 99 por ciento
• Soporte de entradas de 9 a 80 o de 9 a 40 V y salidas de 9,6 a 60 o de 5 a 36 V
• Sobrecarga ajustable
• Formato compacto wide quarter–brick con placa base para flexibilizar las opciones de refrigeración

Existe más información de los convertidores la serie TDK-Lambda i9C en este par de enlaces: i9C y ficha técnica.
