Circuitos integrados de ROHM flexibles para controladores de motores de CC con escobillas para una amplia gama de aplicaciones

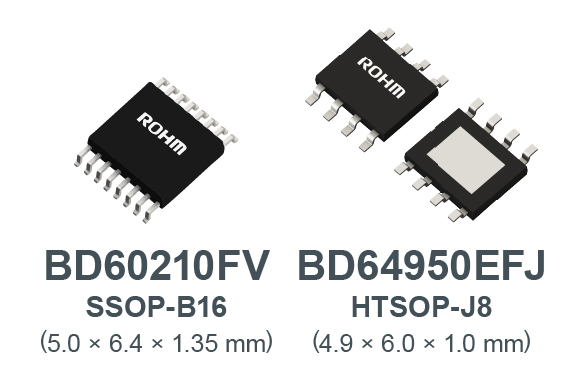

ROHM ha desarrollado dos nuevos CI de controlador de motor para motores de CC con escobillas: BD60210FV (20 V, 2 canales) y BD64950EFJ (40 V, 1 canal). Están concebidos para su uso en electrodomésticos y aparatos de oficina como frigoríficos, aires acondicionados, impresoras y aspiradoras robóticas.

En los últimos años se ha acelerado la electrificación de los equipos industriales y de consumo, especialmente los electrodomésticos, lo que ha acelerado y aumentado la demanda de motores de CC con escobillas de bajo consumo. Al mismo tiempo, se espera que los controladores de motor puedan soportar múltiples aplicaciones y casos de uso, mientras reducen la cantidad y el tamaño de los componentes externos.

Para responder a estas necesidades, estos nuevos productos adoptan encapsulados muy versátiles, lo que los hace ideales no solo para nuevos diseños de plataformas, sino también para rediseños y productos derivados. Además, consiguen una corriente en espera ultrabaja (típ: 0,0 µA, máx: 1,0 µA), lo cual contribuye significativamente al ahorro de energía durante el funcionamiento en espera.

El BD60210FV puede funcionar como un controlador de motor de doble puente en H (2 canales) con control PWM (modulación por ancho de pulso) directo, capaz de controlar dos motores de CC con escobillas, un controlador de motor de velocidad gradual bipolar o un controlador de solenoide. Su configuración de circuito de puente en H elimina la necesidad de un circuito de refuerzo, lo que minimiza los componentes externos y contribuye a ahorrar espacio y simplificar el diseño. Admite una tensión de entrada de 8 V a 18 V, una corriente continua de 1 A/fase y una corriente de cresta de 4 A/fase.

El BD64950EFJ cuenta con un puente en H simple (1 canal) que admite tanto el control PWM directo como el control PWM de corriente constante. Su diseño de baja resistencia en conducción reduce la generación de calor, lo que permite un accionamiento eficiente del motor. Con una tensión no disruptiva de 40 V y 3,5 A de corriente continua (6 A de cresta), es adecuado para aplicaciones de motores de CC con escobillas de alta potencia y alta tensión (24 V).

Ambos productos ya se fabrican en masa. También han comenzado las ventas en línea, y estos productos (BD60210FV y BD64950EFJ) ya pueden adquirirse en distribuidores en línea como DigiKey, MOUSER y Farnell. La tarjetas de evaluación (BD60210FV-EVK-001 y BD64950EFJ-EVK-001) también están disponibles para apoyar el desarrollo y diseño de aplicaciones.

ROHM seguirá ampliando sus soluciones de accionamiento de motores para equipos industriales y de consumo, contribuyendo a un mayor confort y ahorro energético en la sociedad.

Gama de productos

Ejemplos de aplicación

• Equipos de consumo: frigoríficos (rotación de la máquina de hielo y control de válvulas de ventilador), acondicionadores de aire (control de las lamas), impresoras (movimiento del carro), aspiradoras robóticas (rotación de los cepillos), calentadores de agua y arroceras (control de válvulas), humidificadores (control de ventiladores), etc.

• Equipos industriales: puertas y persianas automáticas (control de funcionamiento), pequeños transportadores (control de transporte), herramientas eléctricas (control de rotación), otras pequeñas aplicaciones de control de motores, etc.
