SIGLENT presenta su primer analizador portátil de redes vectoriales y de espectro: La serie SHA850A

La extensión de aplicaciones de las tecnologías de microondas RF ha aumentado la demanda de requisitos de prueba de campo en comunicaciones móviles y conectividad inalámbrica. La explosión de industrias, como 5G e IoT, ha creado un entorno de medición electrónica extremadamente complicado. Estas demandas y entornos están pasando cada vez más de laboratorios y estaciones de trabajo a aplicaciones en campo, que requieren instrumentos analíticos y de medición portátiles.

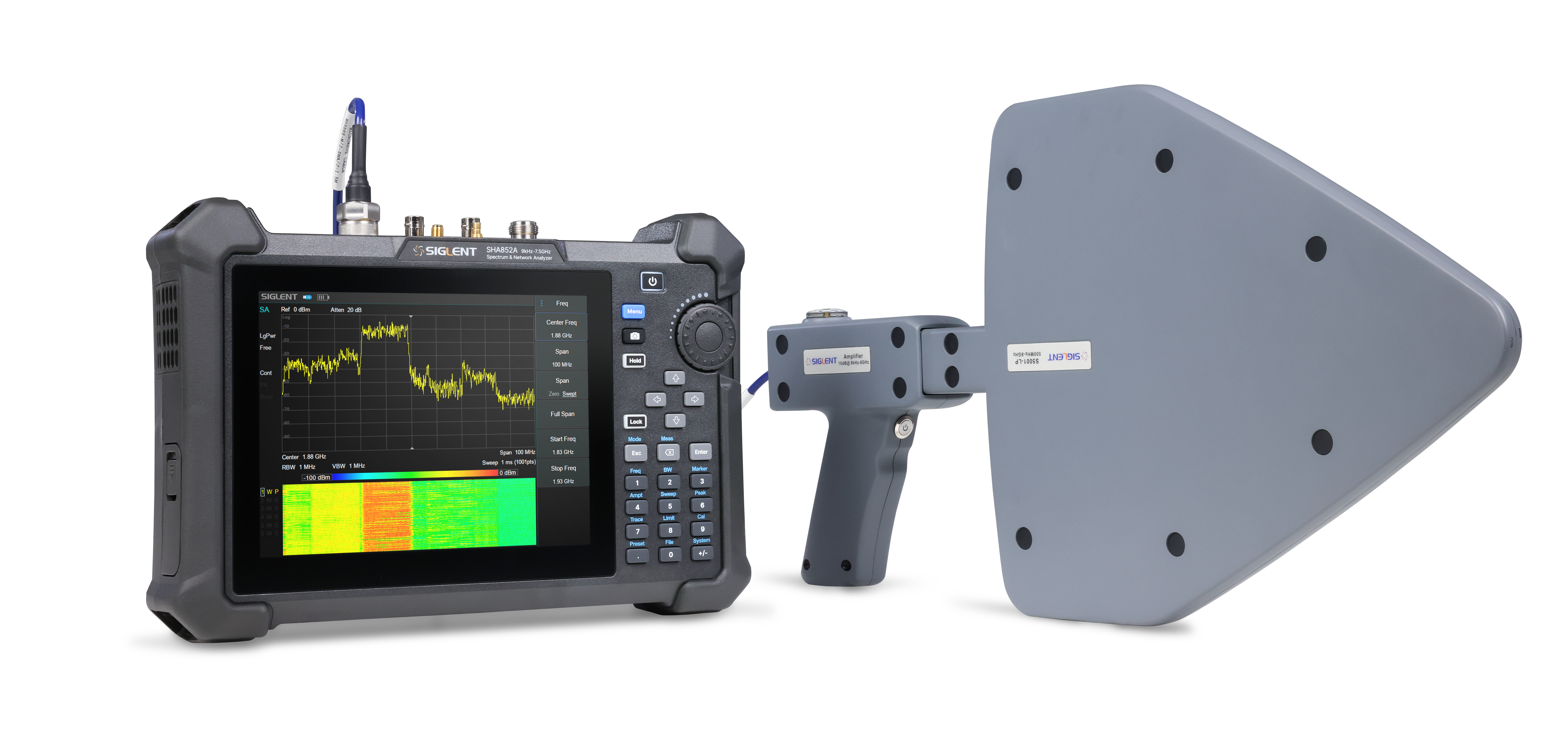

SIGLENT presenta un nuevo miembro de nuestra familia de productos de microondas  RF: el analizador portátil de redes vectoriales y de espectro de la serie SHA850A. Este nuevo factor de forma está altamente integrado y diseñado específicamente para operaciones de campo. Es ligero y portátil con mediciones precisas y capacidades de análisis flexibles. Es adecuado para el funcionamiento manual portátil con un paquete de batería incluido y una bolsa de transporte. El SHA800A puede manejar fácilmente aplicaciones avanzadas de caracterización o captura de señales en entornos de trabajo hostiles. El analizador de red vectorial y de espectro portátil de la serie SIGLENT SHA850A proporciona precisión profesional con capacidades de análisis flexibles y  capacidad de realizar mediciones donde las necesite con una solución portátil completa.

Capture cualquier señal con precisión y confianza

En el modo de analizador de espectro, mida hasta 7,5 GHz con excelentes especificaciones RF. El DANL es tan bajo como -165 dBm, lo que puede identificar efectivamente niveles de señal pequeños. El ruido de fase de banda lateral única es <-104 dBc/Hz a 1 GHz con una compensación de 10 kHz, comparable a un analizador de espectro de sobremesa. Una fuente de frecuencia completa independiente (opcional) y el preamplificador estándar de 25 dB proporcionan una velocidad de exploración rápida y alta sensibilidad para una variedad de aplicaciones. El rango de frecuencia medible en el modo de analizador de red vectorial y el modo de medición de cable y antena es de 100 kHz a 7,5 GHz con un rango dinámico de hasta 114 dB. Esto es fundamental para aplicaciones como la medición del rendimiento de filtros de paso de banda y fuera de banda al mismo tiempo, así como la medición de dispositivos de banda estrecha con alto rechazo.

Caracterice señales y dispositivos con modos de medición flexibles

La serie SHA800A admite la medición simultánea de la respuesta de amplitud y fase, y la medición simultánea de los parámetros S11 y S21. Muestra la pérdida de eco/inserción, la fase, el retraso de grupo, la relación de onda estacionaria, el gráfico de Smith, el gráfico polar, el coeficiente de reflexión/transmisión y otros formatos incluidos. También es compatible con la distancia a la falla (DTF), el reflectómetro en el dominio del tiempo (TDR), la pérdida de cable de 1 puerto, la pérdida de inserción de 2 puertos, la pérdida de retorno y las funciones de medición de VSWR. Acelere la depuración y resolución de problemas de transmisión con opciones de análisis de modulación que incluyen modulaciones digitales ASK/FSK/PSK/MSK/QAM y modulaciones analógicas AM/FM/PM. Las mediciones intuitivas de EVM y los factores de calidad de transmisión, así como los modos de visualización, incluidos los diagramas de ojo y las constelaciones, amplían la solución de problemas a señales y sistemas complejos. La relación de onda estacionaria (SWR) de una antena es un índice que indica el grado de coincidencia entre la antena y la estación base. Cuanto mayor sea la relación de onda estacionaria, mayor será la potencia reflejada y menor la eficiencia de transmisión, es decir, el desajuste de impedancia. El análisis de dominio de tiempo avanzado (TDR) puede medir con precisión la impedancia característica de las líneas de transmisión y ayudar a localizar la ubicación específica de puntos de ruptura o cortocircuitos. Se pueden realizar mediciones de distancia a la falla para ubicar con precisión la posición de falla de los componentes del sistema de línea de transmisión, lo que muestra la magnitud de las señales de respuesta en diferentes posiciones a lo largo de la ruta de la señal, lo que proporciona una base para juzgar los cambios de impedancia que pueden afectar el rendimiento. Utilizando la traza de medición DTF, analice los componentes, cables y conectores de la línea de transmisión en busca de daños debido a tensión mecánica, humedad u otros problemas. Analice las señales en nuestra pantalla multitáctil de 8,4 pulgadas. Las interfaces de comunicación USB y LAN universales permiten conexiones a una PC para control remoto o para usar con un mouse y teclado externos. La carcasa resistente del instrumento lo protege de impactos o daños por golpes externos.

Explore, mida y escanee con una solución completamente portátil

La serie SHA850A pesa solo 3,2 kg, adecuada para uso en exteriores y portátiles. La batería recargable incluida dura hasta 4 horas. El instrumento se puede equipar con posicionamiento GPS y funciones de registro que etiquetarán automáticamente las mediciones a medida que se realicen con el posicionamiento GPS durante el trabajo topográfico. Identifique rápidamente fuentes de señales defectuosas en varios entornos de prueba de campo, reduzca en gran medida la carga de trabajo necesaria para posicionar señales y resuelva problemas de campo en varios escenarios, incluidas estaciones base de comunicación, pruebas OTA de automóviles y monitoreo de espectro. La antena direccional portátil de la serie ANT-DA1 tiene un rango de frecuencia de 10 MHz~8 GHz y es cómoda de transportar y operar. El paquete de antena incluye tres antenas direccionales con diferentes bandas de frecuencia y un mango con un amplificador de bajo ruido de banda ancha incorporado y una batería recargable. El mango está diseñado con dos modos de trabajo de «a través» y «amplificación» para mejorar el rango dinámico de la señal recibida. El analizador de espectro portátil de la serie SHA850A tiene una amplia gama de aplicaciones y es adecuado para requisitos de prueba que incluyen ingeniería de comunicaciones, administración de radio y operación y mantenimiento de telecomunicaciones. Con un sólido rendimiento de RF, herramientas de análisis flexibles y una solución portátil completa, el SHA850A es una excelente adición al kit de campo de cualquier ingeniero de RF. Cualquier Señal. En cualquier momento. En cualquier lugar.

Se pueden encontrar más detalles del dispositivo en el sitio web de SIGLENT.
