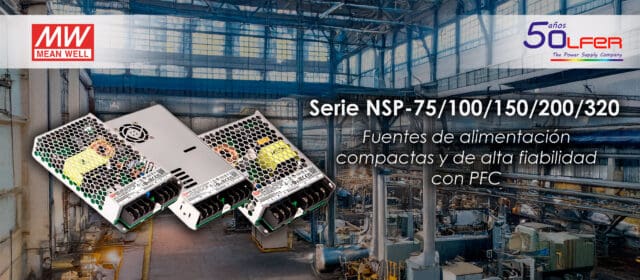

Serie NSP-75/100/150/200/320: Fuentes de alimentación compactas y de alta fiabilidad con PFC
Autor: Frank Chen, Product Center de MEAN WELL
Traducción: Departamento de Marketing de Electrónica OLFER
La serie RSP-75/100/150/200/320 de MEAN WELL lleva más de diez años en el mercado, con más de diez millones de unidades vendidas en todo este tiempo. Estos modelos se han utilizado, sobre todo para control industrial, equipos de comunicación, iluminación arquitectónica, seguridad y sistemas contra incendios. Con el aumento de la demanda de productos más compactos y eficientes, MEAN WELL ha lanzado la nueva serie NSP-75/100/150/200/320, que ya se encuentra disponible dentro del amplio catálogo de Electrónica OLFER.
La serie NSP supone una mejora completa respecto a la serie RSP, ya que ofrece una mejor relación calidad-precio. Además, las dimensiones se han reducido de forma notable y el rango de temperatura de funcionamiento se ha ampliado desde -40°C hasta +85°C, pudiendo trabajar a plena carga hasta +60°C, lo que la hace adecuada para entornos más exigentes.
Estos dispositivos cuentan con certificaciones de seguridad para múltiples sectores, como tecnologías de la información y la comunicación, industria, aplicaciones médicas, ámbito doméstico y energías verdes, garantizando una mayor durabilidad y fiabilidad.
En definitiva, la nueva serie NSP es el verdadero reemplazo de la serie RSP. Ofrece precios más competitivos, una garantía ampliada y mejores prestaciones en eficiencia y reducción de costes, por lo que se presenta como la opción ideal para prácticamente cualquier nuevo diseño.
En la siguiente tabla podremos ver una comparativa entre las series NSP-75-320 y RSP-75-320.
Modelo
Nueva generación
Generación antigua
NSP-75-350
Fuente encapsulada de alta fiabilidad, tamaño compacto con PFC
RSP-75-350
Fuente de alimentación encapsulada con PFC integrado
Tensión de entrada
85 – 305Vca
85 – 264Vca
Consumo sin carga
0,3W – 0,5W
–
Potencia de salida
75W/100W/150W/200W/320W
Pico de potencia 200%
75W/100W/150W/200W/320W
Tensión de salida
5V/7,5V/12V/15V/24V
27V/36V/48V/60V (según serie)
1,5V/3,3V/4V/5V/7,5V/12V/13,5V
15V/24V/27V/36V/48V (según serie)
Eficiencia
90% – 94,5% (según modelo)
75,5% – 90% (según modelo)
Temperatura de trabajo
-40°C hasta +85°C (>+60°C reducción de potencia)
-30°C hasta +70°C (>+50°C reducción de potencia)
Contacto de relé – DC OK
V
(NSP-150-300)
–
Control remoto (R.C)
V
V
Remote Sense (R.S)
V
(NSP-150-300)
–
Ruido del ventilador
NSP-320 <40Db
(NSP-77-200 sin ventilador)
RSP-320 indefinido
(RSP-75-200 sin ventilador)
Corriente de fuga
350µA / 277Vca (según modelo)
<1-2mA / 240Vca (según modelo)
Protección de aislamiento
2 x MOPP
–
Nivel OVC
OVC III
–
Revestimiento PCB
V
–
Certificación de seguridad
CB / DEKRA / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA / SEMI47
(certificado BIS/KC, sin stock – bajo pedido)
CB / TÜV / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA
62368-1 / 61558-1 / 60335-1
60601-1 / 61010-1 / 62477-1
62368-1 / 61558-1
Tensión de Aislamiento (I/P – O/P)
4,2KVca
3KVca
Inmunidad EMC
Contacto ±8KV / Aire ±15KV
Contacto ±4KV / Aire ±8KV
Dimensiones (Largo x Alto x Ancho)
75W: 99 x 97 x 30 mm (-38%)
100W: 99 x 97 x 30 mm (-46%)
150W: 129 x 97 x 30 mm (-36%)
200W: 159 x 97 x 30 mm (-38%)
320W: 179 x 99 x 30 mm (-28%)
75W: 159 x 97 x 30 mm
100W: 179 x 99 x 30 mm
150W: 199 x 99 x 30 mm
200W: 215 x 115 x 30 mm
320W: 215 x 115 x 30 mm
Garantía
5 años
3 años
Nota: La nueva serie NSP dispone de características mejoradas con respecto a la serie RSP: certificaciones de seguridad más completas, un diseño más compacto y una garantía extendida. Para nuevos proyectos, se recomienda adoptar la serie NSP.
Características
Entrada ultra amplia de 85-305Vca (compatible con 277Vca de Norteamérica)
Alta eficiencia (90-94,5%) con bajo consumo sin carga (<0,3W-0,5W, según el modelo).
Pico de potencia hasta el 200%
Rango de temperatura de funcionamiento ultra amplio: desde -40°C hasta +85°C (funcionamiento a plena carga a +60°C)
Diseño sin ventilador (NSP-75-200) o ventilador incorporado de bajo ruido <40dB (NSP-320)
Protecciones completas: cortocircuito, sobrecarga, sobretensión y sobre temperatura
Cumple con los requisitos OVC III
Altitud de funcionamiento: hasta 5000 metros
Tensión de salida programable
Corriente de fuga ultra baja <350µA; cumple con 2xMOPP y aplicaciones médicas de grado BF
Múltiples homologaciones: CB / DEKRA / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA, y IEC/EN/UL 62368-1, 61010-1, 61558-1, 62477-1 y SEMI 47 para equipos de semiconductores
