Autor: Zhendong Wang, Centro de Servicio Técnico de MEAN WELL
Traducción: Departamento de Marketing de Electrónica OLFER
El uso de productos inteligentes y digitales está creciendo rápidamente en línea con el avance de la ciencia y la tecnología. Esta tendencia hacia el desarrollo inteligente también se está adoptando en el sistema de protección contra incendios.
La serie LAD, fuente de alimentación encapsulada para Seguridad y Alarma contra Incendios, distribuida en España y Portugal por Electrónica OLFER, incorpora funciones de UPS, cargador de batería y comunicación digital. Con su tamaño compacto, no solo reducen espacio en el sistema y los costes de diseño, sino que, al mismo tiempo, mejora la fiabilidad del sistema.
La serie LAD presenta dos versiones diferentes: la básica (LAD-120/240/360/600) y la versión con comunicación UART (LAD-360/600xU). Ambos tienen un diseño de perfil bajo (1U) para cumplir con los requisitos de aplicación para sistemas de protección contra incendios.

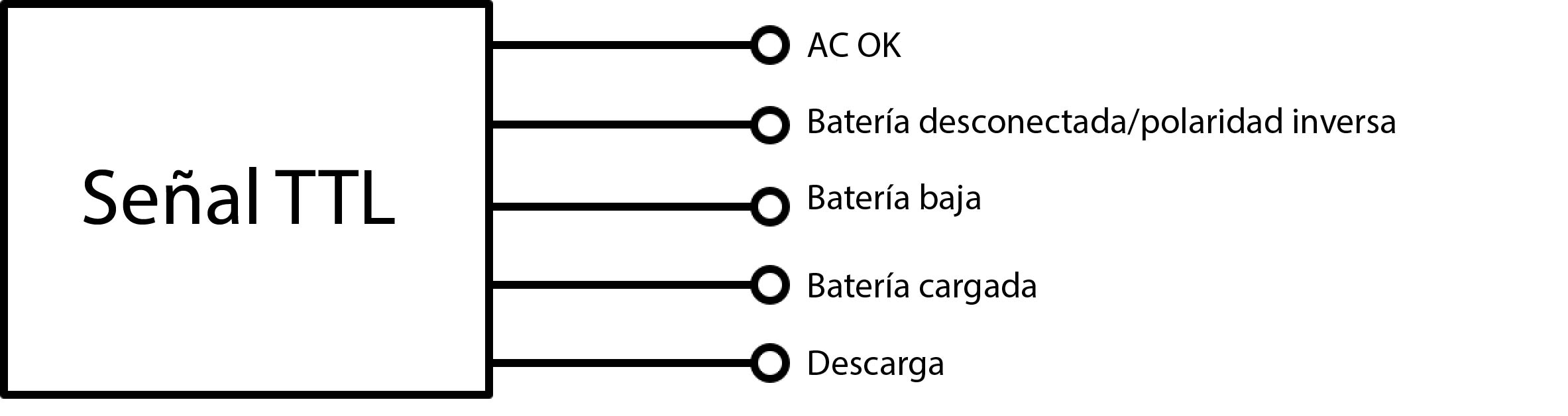

Modelo básico TTL (solo señal):
Cuenta con salidas de alarma TTL que permite informar de alimentación correcta AC OK, desconexión / inversión de polaridad de la batería, batería completa y descarga a través de circuitos externos.
- AC OK
- Batería desconectada / inversión de polaridad
- Bateria baja
- Bateria cargada
- Descarga

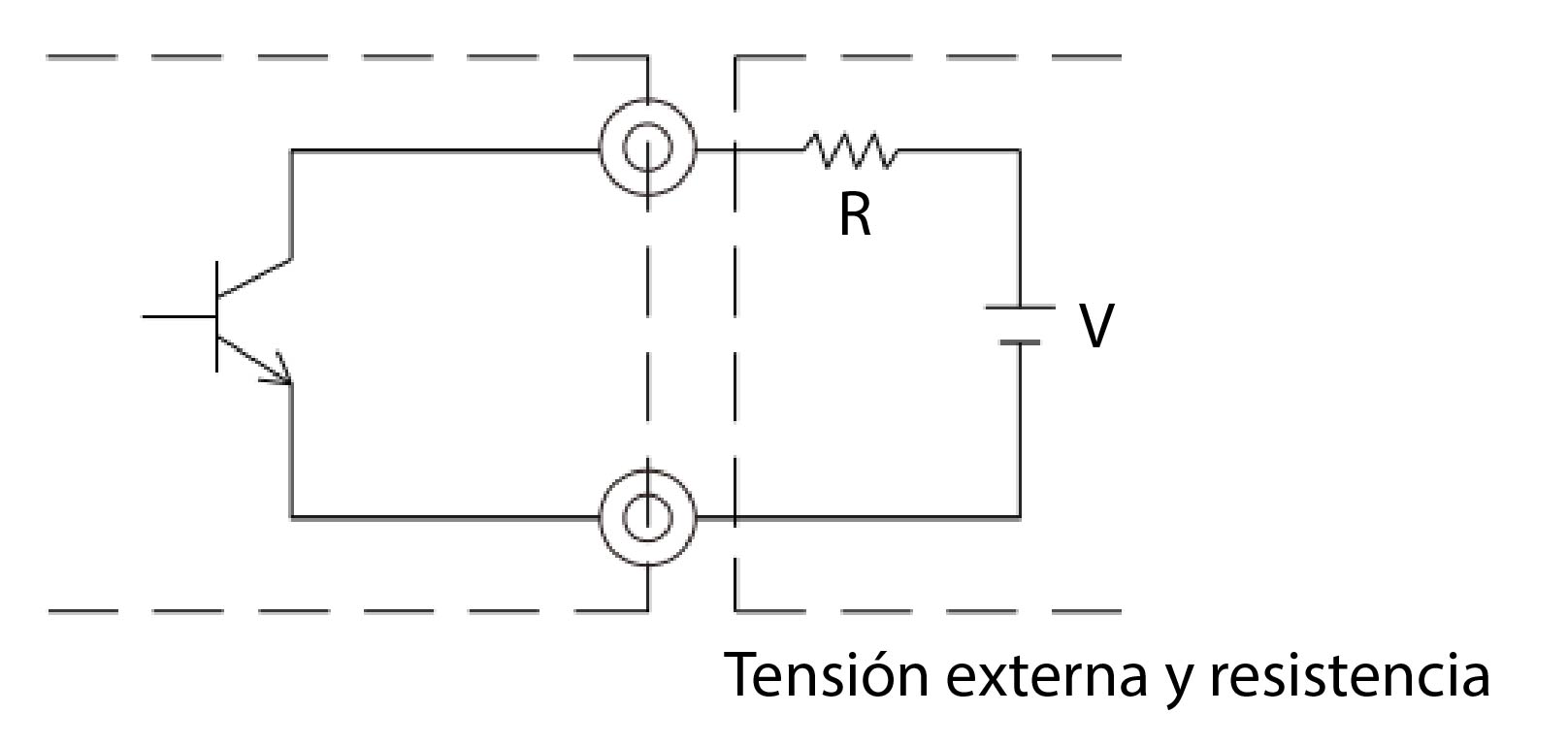

El siguiente es un circuito externo con una fuente de tensión continua V y una resistencia limitadora de corriente R: (La tensión de alimentación máxima es 50Vcc y la corriente de carga máxima es 30mA)
Modelos avanzados con comunicación UART:

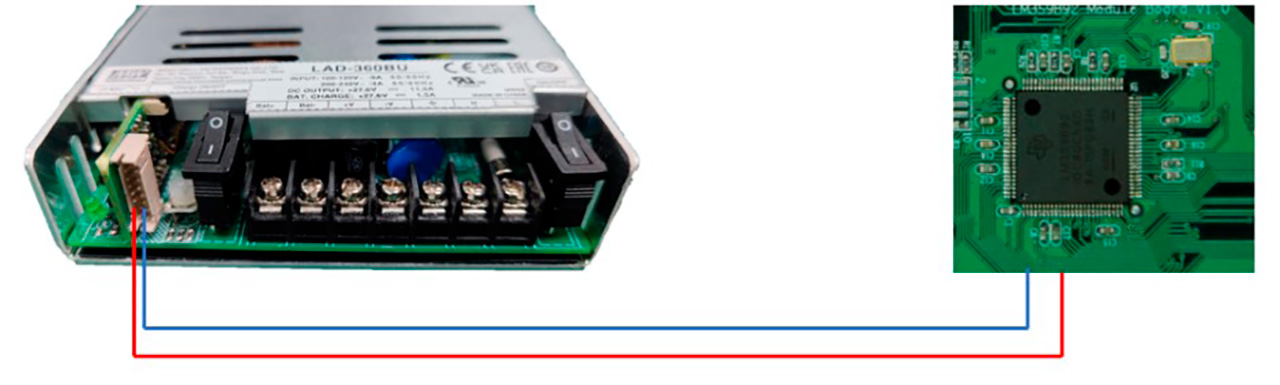

A través de la comunicación UART, la fuente de alimentación puede comunicarse con la MCU (Placa de control principal) para leer la tensión de carga, la corriente, el estado de funcionamiento y la protección contra fallos. Simplifica el diseño de hardware y permite funciones de control inteligente.

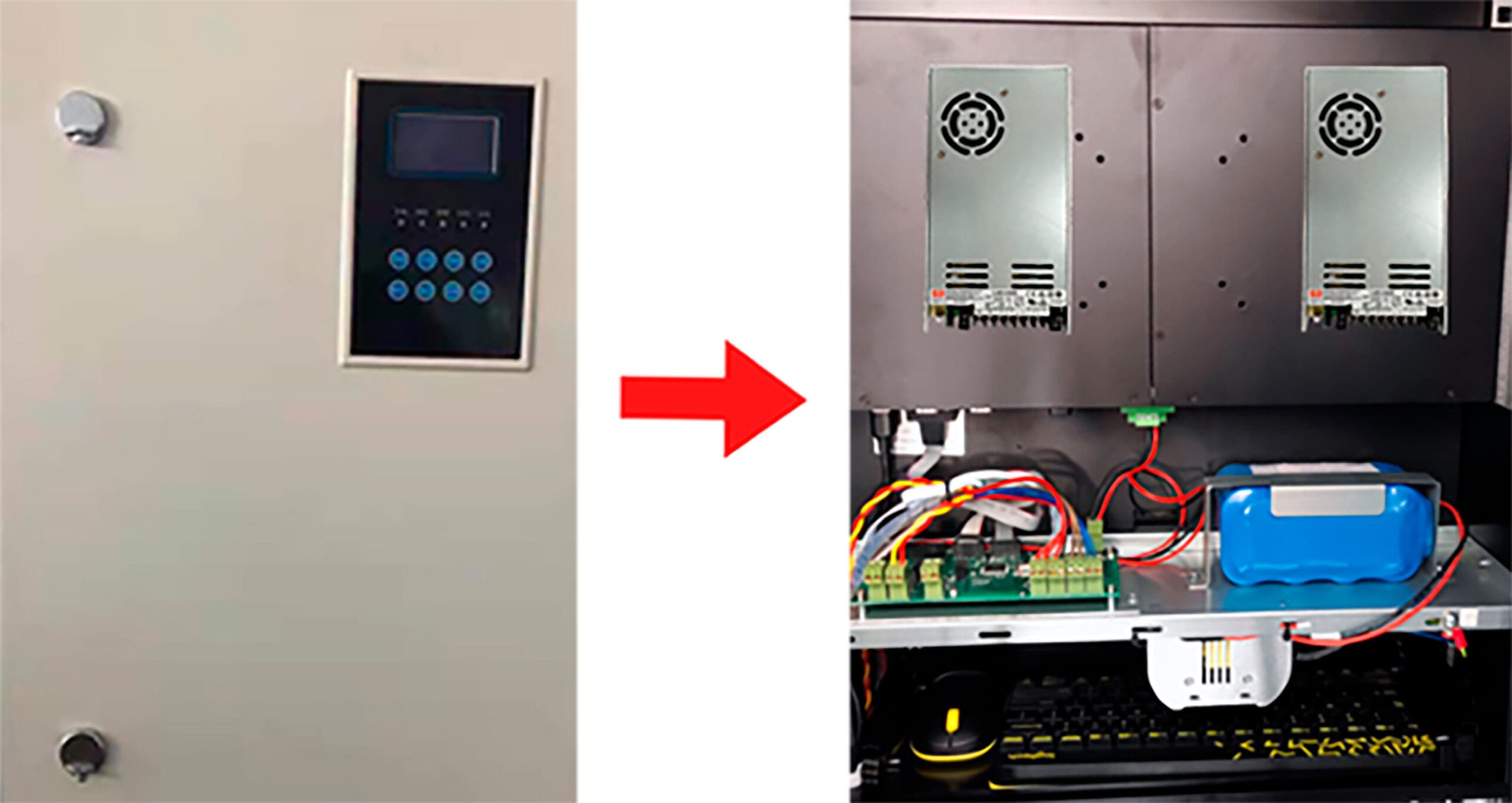

Red eléctrica activa (funcionamiento normal): Cuando la red eléctrica principal está funcionando correctamente, el equipo de respaldo (como alarmas, sensores o sistemas de monitoreo) se alimenta a través del LAD-360.
Red eléctrica desconectada (función de UPS): Cuando la red eléctrica se apaga (por ejemplo, debido a un corte de energía), la función de UPS (Sistema de Alimentación Ininterrumpida) del LAD-360 se activa automáticamente. El LAD-360 conmuta a la batería interna y suministra energía al equipo de respaldo. Esto garantiza que el sistema de protección contra incendios siga funcionando incluso durante un corte de energía.
En resumen, el LAD-360 proporciona una solución fiable para mantener el funcionamiento continuo del sistema de protección contra incendios, asegurando la seguridad y la detección temprana de cualquier emergencia. Dispositivo que podrás encontrar en la web de Electrónica OLFER, que cuenta con una amplia gama de producto.
