Autor: Willard Wu, Centro de Servicio Técnico de MEAN WELL
Traducción: Departamento de Marketing de Electrónica OLFER
En los últimos años, con el rápido crecimiento de las energías renovables y su creciente integración en la red eléctrica, los sistemas de energía han evolucionado progresivamente, pasando de la generación centralizada tradicional a gran escala a arquitecturas distribuidas en diversas ubicaciones. Sin embargo, las fuentes de energía renovable son inherentemente intermitentes, lo que incrementa la necesidad de una gestión flexible y de mayor estabilidad en la red.
Para garantizar esa estabilidad y disponer de una infraestructura eléctrica más adaptable, las fuentes de alimentación bidireccionales han pasado de ser simples dispositivos de conversión a convertirse en el núcleo de la gestión moderna de activos energéticos.
Las fuentes de alimentación bidireccionales son tecnologías clave para:
- V2G (comunicación vehículo‑red)
- Micro redes
- Almacenamiento de energía residencial en la red
A medida que se redefine el uso de la energía, las fuentes bidireccionales dejan de ser opcionales y se convierten en herramientas esenciales para transformar la electricidad de un “consumible” a un “activo” gestionable.
Serie BIC‑5K de MEAN WELL: estabilidad, eficiencia y control avanzado
La serie BIC‑5K de MEAN WELL, disponible en el catálogo de Electrónica OLFER, cumple con la norma internacional de conexión a la red IEC 50549‑1 y proporciona el rendimiento crítico necesario para la estabilización del sistema eléctrico. Entre sus características principales destacan:
- Conmutación ultrarrápida: tiempo de cambio CA/CC inferior a 1ms, permitiendo una gestión flexible de la red
- Eficiencia de conversión bidireccional de hasta el 93,5%
- Compatibilidad para alta tensión: nuevo modelo de 380V apto para aplicaciones de baterías de alto voltaje (290 a 430Vcc)
- Expansión flexible: funcionamiento en paralelo de hasta 30kW
- Comunicación inteligente: CANBus/Modbus integrado para una combinación completa con sistemas de gestión de energía (EMS)
- Seguridad mejorada: protección anti‑isla para garantizar la seguridad del personal de mantenimiento
La serie BIC‑5K integra, en una sola unidad, la fuente de alimentación CA‑CC y la inversión CC‑CA, cumpliendo con los requisitos de las aplicaciones mencionadas. Para adaptarse a distintos escenarios, ofrece tres modos de funcionamiento:
- Modo bidireccional
- Modo conectado a la red
- Modo de carga
Modo bidireccional

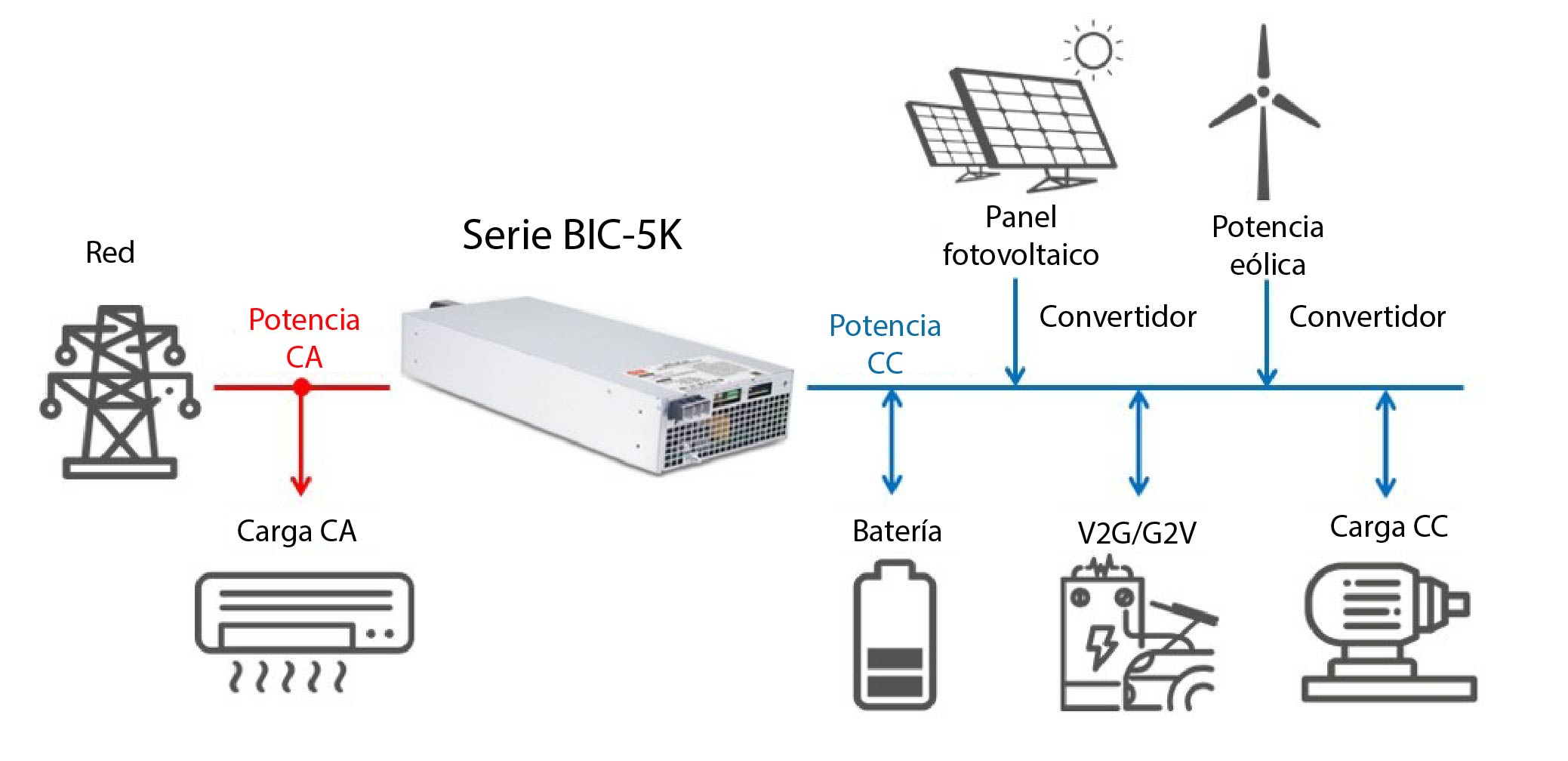

En este modo, la BIC-5K funciona como una fuente de alimentación bidireccional independiente de alta potencia. Detecta automáticamente las condiciones de tensión para invertir el flujo de corriente y también permite la conmutación mediante señales externas o comunicación CANBus/Modbus.
Admite hasta seis unidades en paralelo, alcanzando 30kW en sistemas de conversión CA/CC. Los modelos disponibles incluyen 24V, 48V, 96V y 380V, cubriendo aplicaciones de baterías tanto de bajo como de alto voltaje.
Es ideal para diversas aplicaciones como:
- Fabricación: Formación y clasificación de baterías, recuperación de energía de motores de CC, etc.

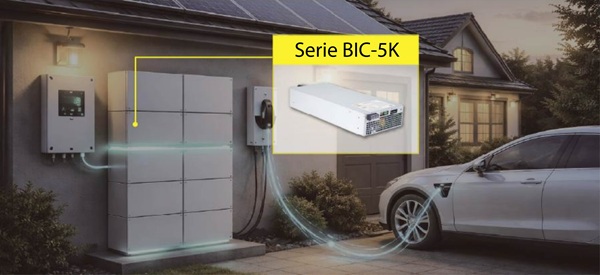

- Energía verde: Descarga y reciclaje de baterías de litio, sistemas solares residenciales, sistemas de almacenamiento de energía para el hogar, etc.
Modo conectado a la red
Conforme a la norma IEC 50549-1, la BIC-5K no solo funciona como fuente de alimentación bidireccional, sino también como parte de un sistema de Recursos Energéticos Distribuidos (RED).
En fábricas o micro redes con alto índice solar, los niveles de tensión pueden elevarse a mediodía, activando la protección contra sobretensiones en los equipos. El dispositivo puede regular la tensión a través del control de potencia activa/reactiva (Control Volt-Var), manteniendo la tensión de la red dentro de los límites normales.
En caso de caídas de tensión o sobretensiones transitorias causadas por rayos u otras perturbaciones, la fuente BIC-5K incorpora capacidades de tolerancia a sobretensiones (HVRT) y baja tensión (LVRT). Permanece conectada durante perturbaciones breves, esperando la recuperación de la red en lugar de desconectarse.
Mediante la comunicación digital CANBus/Modbus, el dispositivo informa en tiempo real sobre el estado de la red al sistema EMS, lo cual es imprescindible para la estabilidad y la respuesta de las centrales eléctricas virtuales (VPP).
Modo de carga
El modo de carga de la fuente de alimentación BIC-5K va más allá de ser un simple cargador de alta potencia. Los parámetros de carga, incluyendo perfiles de carga de 2 o 3 etapas, pueden configurarse mediante comunicación. Además, se puede combinar con el modo conectado a la red. Cuando ambos modos operan simultáneamente, el BIC-5K monitoriza continuamente el voltaje de la batería mientras está conectado a la red.
Si la tensión de la batería cae por debajo de un umbral crítico, cambia automáticamente al modo de carga. Una vez cargada por completo, regresa automáticamente al modo conectado a la red para suministrar energía a la misma.
Esta combinación elimina la necesidad de un cargador adicional en los sistemas de almacenamiento de energía, reemplazando la configuración tradicional de inversor + cargador. El resultado es una reducción significativa del tamaño y la complejidad del sistema. La fuente de alimentación BIC-5K actúa como la protección final contra la descarga excesiva de energía.
