Relés electromagnéticos y de estado sólido de Relpol

Los relés son los componentes más importantes de la mayoría de los sistemas de control. Permiten controlar el funcionamiento de grandes cargas (motores, calentadores, bombas, lámparas) mediante sistemas compactos de ahorro energético basados ​​en microcontroladores y otros elementos digitales. Lo invitamos a familiarizarse con la oferta de relés Relpol. Incluye elementos clásicos (electromagnéticos) y módulos SSR modernos.

Al buscar relés adecuados para una aplicación determinada, independientemente de si se trata de una instalación extensa o de un solo proyecto, siempre tenga en cuenta que un relé es un elemento sujeto a cargas muy pesadas, así como a picos repentinos de tensión y corriente. Teniendo en cuenta la vida útil de todo el dispositivo, vale la pena recurrir a fabricantes que brinden soluciones comprobadas y fabricadas de acuerdo con altos estándares. Uno de esos proveedores es la empresa Relpol, que se especializa en el diseño y fabricación de componentes electromecánicos desde hace varias décadas. Se caracterizan no solo por la calidad, sino también precios competitivos.

Relés electromagnéticos

Primero, veamos la oferta de relés «clásicos», equipados con contactos movidos por un electroimán. La división básica de esta oferta es la distinción entre artículos dedicados a la industria y artículos en miniatura (que se encuentran en circuitos de control). Relpol, además de los propios relés, también suministra accesorios para los mismos – por ejemplo bases para montaje en carril DIN o módulos de protección contra sobretensiones.

Relés industriales

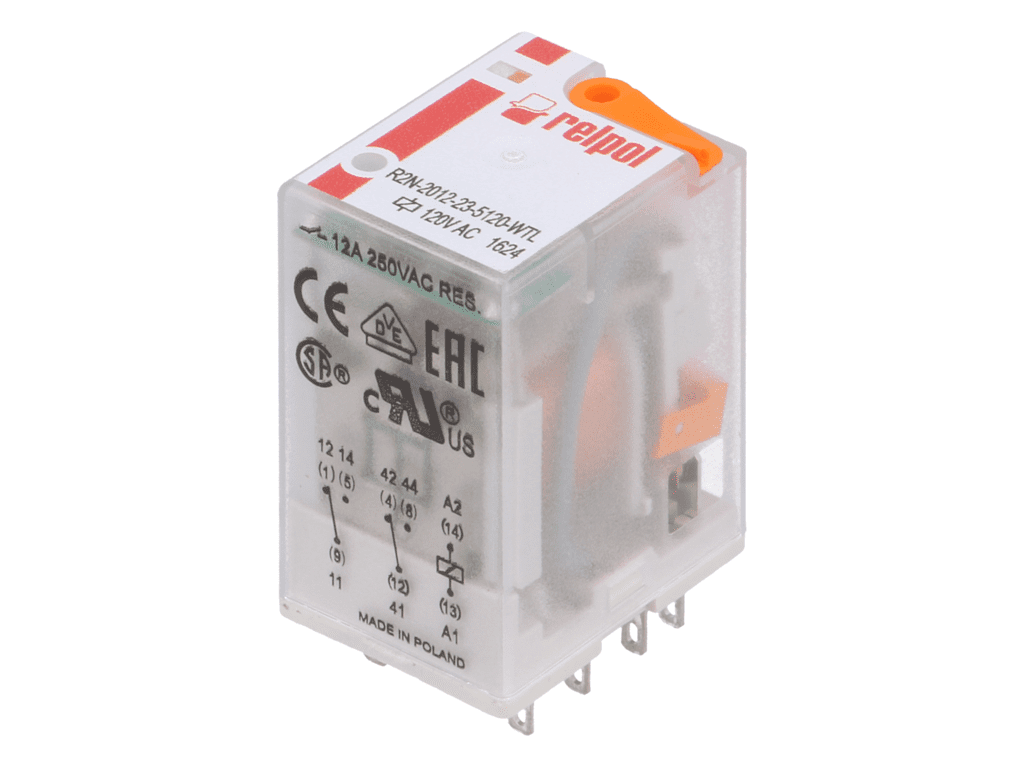

La selección de relés industriales Relpol es popular en el catálogo de TME. Se trata de elementos con configuraciones de contacto DPDT (serie R2N), 3PDT (R3N) y 4PDT (R4N) previstos para montaje en base (enchufe). Los productos están diseñados para controlar cargas típicas de red (250 V AC) en el rango de 6 A a 12 A (corriente máxima hasta 24 A), así como voltaje de 24 V DC en el mismo rango de corrientes (según el modelo). Utilizando varios pares de contactos, los productos R4N se pueden utilizar para cerrar circuitos de 440 V AC. Los componentes están alojados en cuerpos translúcidos para facilitar la inspección durante el mantenimiento de rutina o el diagnóstico de fallas. Además, los relés están equipados con un botón de prueba (palanca en la parte superior del cuerpo), que permite el bloqueo de contactos. Los modelos están disponibles con voltajes desde 6 V DC y 12 V AC hasta 220 V DC y 230 V AC, lo que significa que pueden funcionar en casi cualquier circuito de control típico. El consumo de energía de la bobina es de 0,9W o 1,6VA.



Relés miniatura

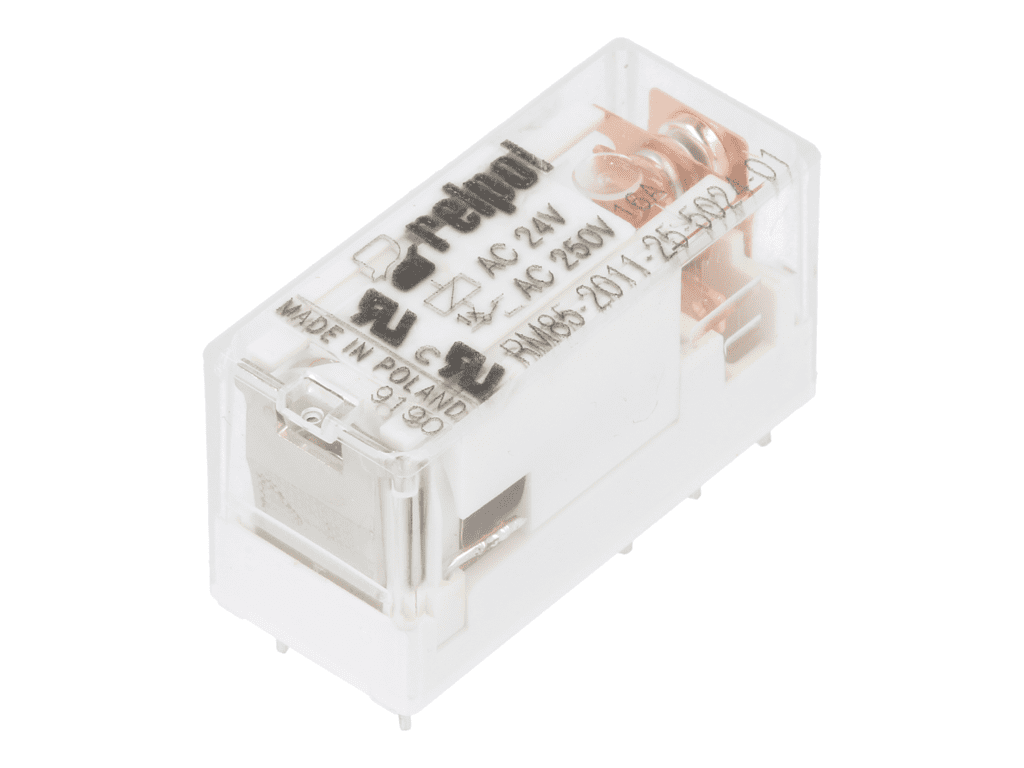

Los relés miniatura Relpol son componentes fabricados para aplicaciones típicas en controladores, electrodomésticos, automatización industrial y arquitectónica (iluminación, puertas automáticas, intercomunicadores). En comparación con muchas marcas populares, se distinguen por un precio y una calidad competitivos. Como en el caso de la oferta para la industria, también en esta categoría del catálogo los clientes encontrarán elementos con un amplio abanico de parámetros y funcionalidades. Los relés tienen contactos en las configuraciones DPDT, SPDT y DPST, SPST en la variante normalmente abierta. La tensión nominal de las bobinas es de 3V a 110V para DC y de 12V a 230V AC, cubriendo las características de casi cualquier diseño estándar. La mayoría de los modelos tienen una clasificación IP67, es decir, están totalmente protegidos contra el polvo y la penetración de agua (y otros líquidos no corrosivos). La corriente máxima de contacto es de hasta 24A, y su capacidad de carga es de 16A a 250V AC y 24V DC. También cabe destacar que los elementos han sido adaptados para trabajar a temperaturas de -40°C a 85°C.



Relés de interfaz

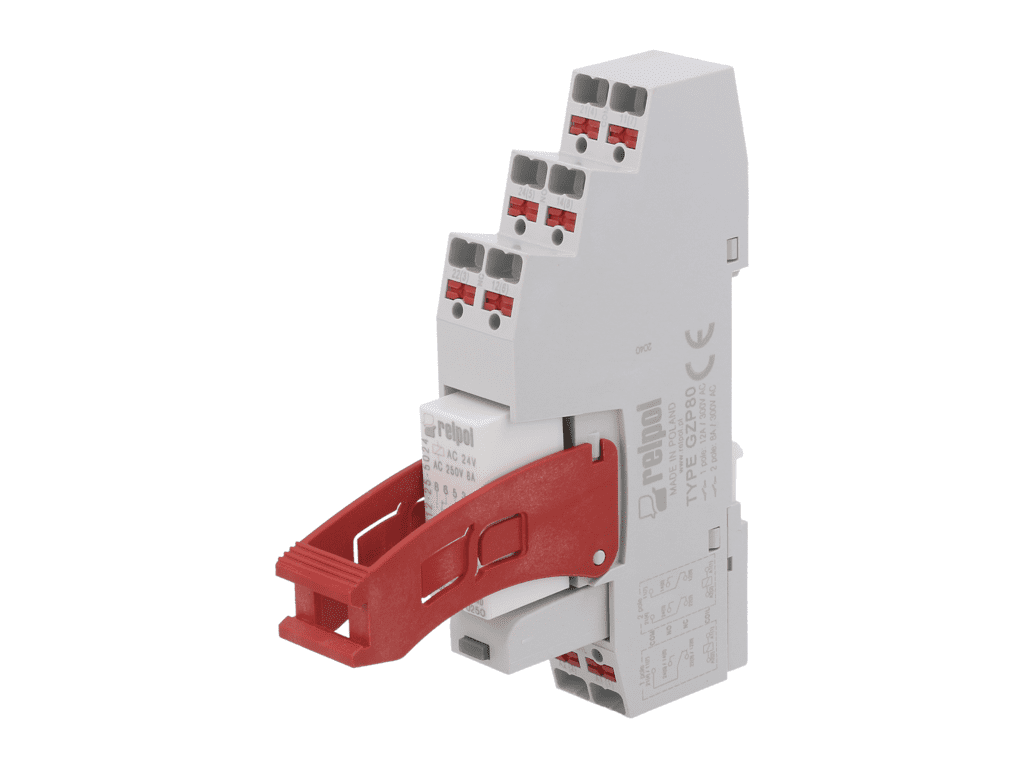

El relé de interfaz es un dispositivo modular que consta de cuatro elementos. El básico es el relé electromagnético (por ejemplo, la serie RM84, que forma parte de la oferta descrita en el párrafo anterior). El segundo elemento es un corpus adaptado para montaje en carril DIN (35mm), con casquillo para montaje del relé (estándar GZP80). Tiene terminales de tornillo conectados a sus cables. Se adjunta una palanca al cuerpo que presiona el relé (y acelera su reemplazo). A continuación se muestra el módulo de señalización/protección contra sobretensiones.

El relé de interfaz le permite integrar fácilmente relés electromagnéticos estándar en circuitos de red. Esta funcionalidad es deseable en muchos tipos de instalaciones, principalmente aplicaciones en el campo de control indirecto y automatización (incluidos los sistemas de alarma). Una característica importante de los módulos es su compatibilidad con accesorios como conectores de peine.



Accesorios

Los accesorios Relpol para relés del catálogo TME son principalmente los elementos que componen los relés de interfaz – palancas y bases para montaje en carril DIN (con terminales para empotrar minirelés). Esta categoría también incluye zócalos de relé para montaje en PCB (THT). Los circuitos hechos con su uso se pueden reparar fácilmente mediante el reemplazo rápido del elemento de conmutación.

Módulos SSR

Los módulos SSR son, en otras palabras, relés de estado sólido. La abreviatura SSR proviene de Solid State Relay. En relés de este tipo se han sustituido elementos electromecánicos por componentes semiconductores de alta potencia, lo que permite obtener: rápido tiempo de respuesta, funcionamiento silencioso y excelentes parámetros eléctricos.

Relés monofásicos de estado sólido

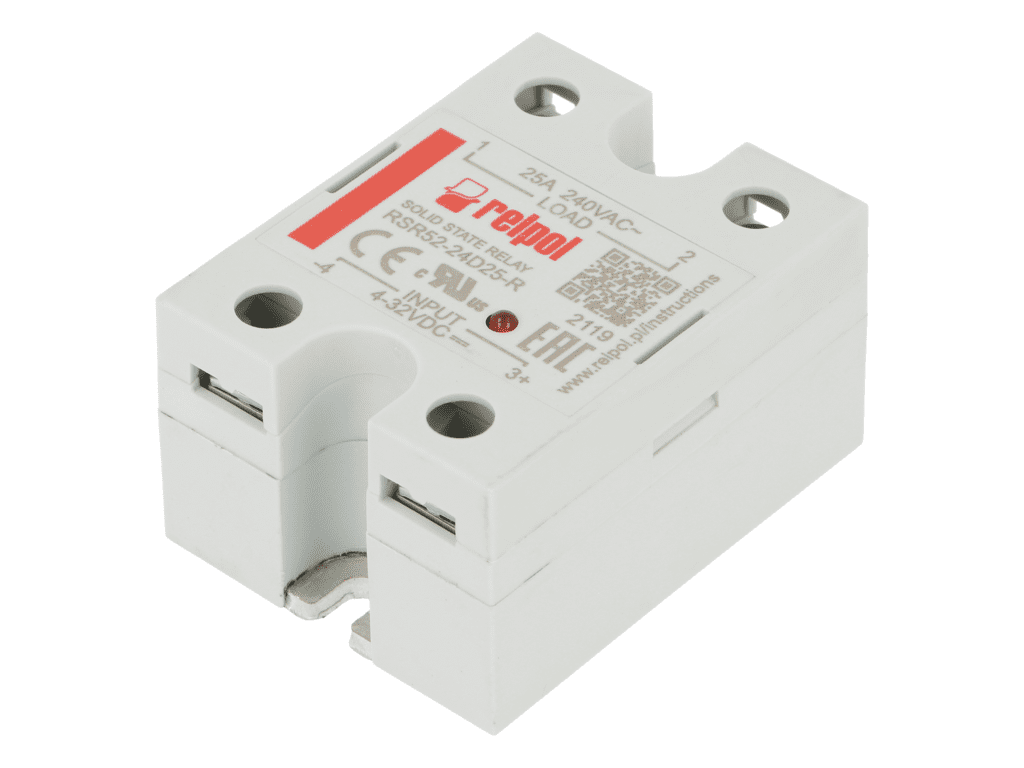

Los módulos SSR de Relpol se dividen en monofásicos y trifásicos. El primero puede trabajar con corrientes desde 10A hasta 80A. Están disponibles en variantes instantáneas y puestas a cero (lo que se traduce en una menor emisión de interferencias y vida útil de las cargas inductivas). La tensión de conmutación mínima para estos módulos es de 24 V (y puede llegar hasta los 660 V AC). El voltaje de control, según el modelo, puede provenir de una fuente de DC o AC. En el caso de la corriente continua, se admiten valores a partir de 4V, que corresponde a los parámetros de muchos drivers basados ​​en microcontroladores (gran parte de ellos funcionan con voltajes de 5V). Los modelos AC se activan con aplicación de 90V a 280V AC. Los relés de la serie RSR72 están encapsulados con disipadores de calor, que sirven para disipar el calor y mejorar las características térmicas de los elementos (funcionamiento a temperaturas -30…80°C).



Relés trifásicos de estado sólido

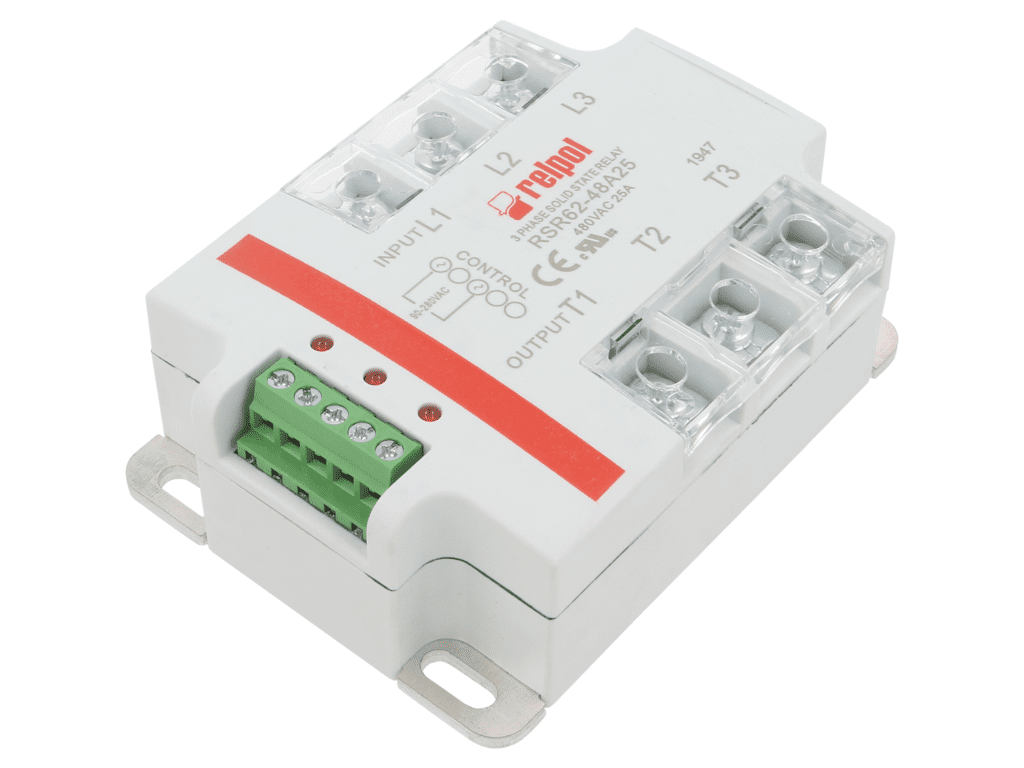

Los relés SSR trifásicos permiten manejar cargas pesadas (hasta 660V AC y 80A) – motores, hornos y otros elementos industriales. Al igual que los elementos monofásicos, se pueden controlar con tensiones de 4V a 32V DC y de 90V a 280V AC. El circuito de control está aislado ópticamente. El cuerpo del módulo cierra en tamaño 78x105x38mm. También en este grupo de productos están disponibles relés energizados a cero. Los productos tienen un indicador LED que indica la activación.
