Autor: Norman Röder, ingeniero de marketing de productos, Toshiba Electronics Europe GmbH
Desde los inicios de la distribución eléctrica, los fusibles han desempeñado un papel fundamental en la protección de los circuitos frente a condiciones de sobrecorriente. Si bien los fusibles tradicionales ofrecían simplicidad, carecían de flexibilidad e inteligencia. Las aplicaciones modernas, que abarcan desde la automatización industrial hasta la electrónica de consumo, requieren funciones de protección avanzadas, como límites de corriente ajustables, desconexión térmica y respuesta rápida ante fallos. Este artículo analiza cómo los fusibles basados en silicio satisfacen estas exigencias, proporcionando una protección de circuitos más inteligente, segura y eficiente que las soluciones convencionales.
Limitaciones de los fusibles convencionales
Los fusibles han servido durante mucho tiempo como dispositivos sencillos y sacrificables para proteger los circuitos frente a condiciones de sobrecorriente. Diseñados para fallar y, de ese modo, interrumpir el flujo de corriente durante una avería, evitan daños en las fuentes de alimentación, así como en el resto del circuito y los equipos conectados, reducen el riesgo de incendio por conductores sobrecalentados y protegen a los usuarios contra descargas eléctricas en sistemas de alta tensión. Sin embargo, una vez que un fusible se funde, es necesario inspeccionar el sistema y sustituir el fusible, lo que supone un inconveniente menor en dispositivos accesibles, pero un reto costoso en instalaciones selladas o remotas.
Los fusibles rearmables, como los dispositivos de coeficiente de temperatura positivo polimérico (PPTC – Polymeric Positive Temperature Coefficient), resuelven parcialmente este problema. Aumentan la resistencia en condiciones de fallo para restringir el flujo de corriente y vuelven a una resistencia casi normal tras enfriarse, lo que los hace adecuados para aplicaciones como los puertos USB. Sin embargo, los PPTC tienen inconvenientes: tiempos de reacción lentos (a menudo varios segundos), flujo de corriente residual incluso cuando se disparan y sensibilidad a la temperatura ambiente, lo que requiere un análisis cuidadoso de la reducción de potencia térmica.
Aparte de su diseño de un solo uso, los fusibles convencionales tienen otras limitaciones. Sus tiempos de reacción suelen superar el segundo. También adolecen de problemas de tolerancia, ya que la corriente de disparo puede variar en un ±25 %, lo que complica la protección precisa. El manejo de las corrientes de irrupción también plantea retos, ya que a menudo se requieren fusibles temporizados para hacer frente a las sobretensiones de arranque.
Los sistemas electrónicos modernos exigen algo más que una simple protección contra sobrecorrientes. Los fusibles tradicionales y los PPTC carecen de precisión, adaptabilidad y capacidades de control remoto, características que son cada vez más críticas en aplicaciones que van desde la electrónica de consumo hasta la automatización industrial. Para hacer frente a estos retos, los fusibles electrónicos basados en silicio (eFuses) han surgido como una alternativa más avanzada, combinando la fiabilidad del estado sólido con diversas funciones de protección de alto rendimiento y alta precisión que no son factibles con los fusibles estándar, y con diagnósticos de fallos integrados.
Cómo funcionan los eFuses
Un eFuse utiliza un interruptor o switch MOSFET de baja resistencia controlado por circuitos integrados de detección de corriente (Figura 1). Cuando la corriente supera un límite predefinido, el interruptor se abre en unos pocos microsegundos, evitando así el sobrecalentamiento y los daños en las fuentes de alimentación, el cableado y los equipos conectados, de forma mucho más eficaz que las soluciones convencionales. A diferencia de los fusibles tradicionales, los eFuses son reiniciables, ya sea automáticamente o mediante una señal de un microcontrolador, lo que permite una rápida recuperación y reduce el tiempo de inactividad.

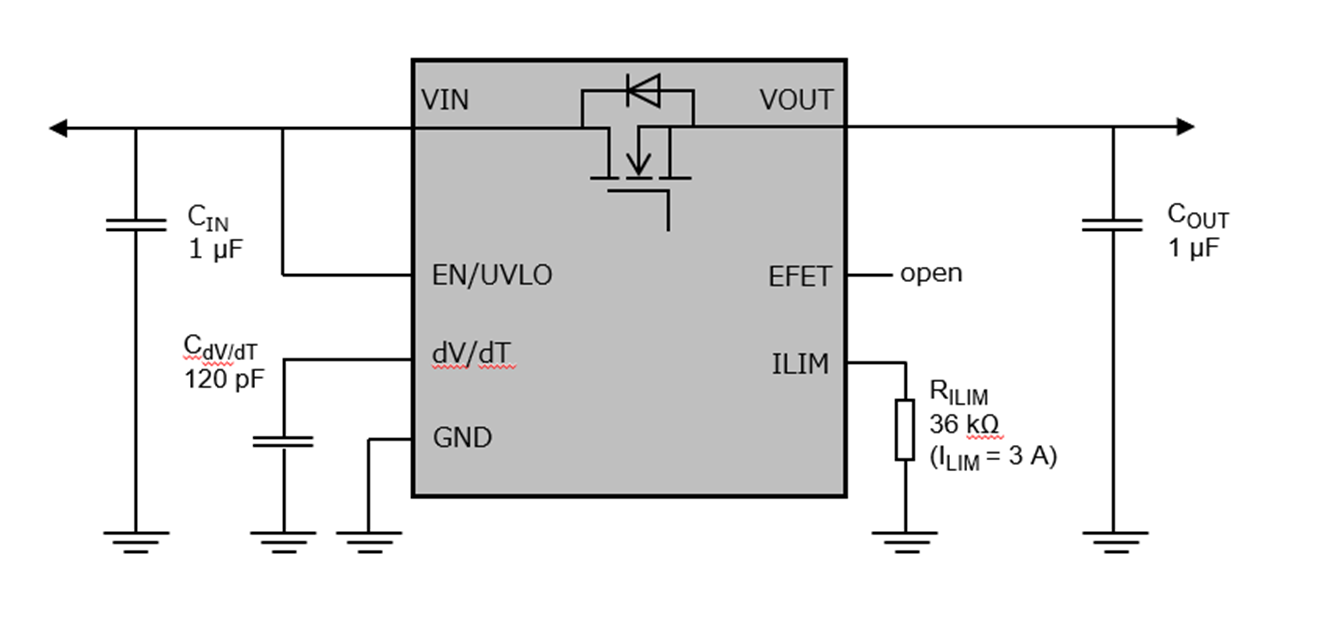

Figura 1. Ejemplo de circuito de aplicación para una solución de protección con eFuse [Fuente: Toshiba]
Como dispositivos semiconductores, los eFuses ofrecen una amplia gama de funciones configurables más allá de la protección básica. Entre ellas se incluyen el control de la corriente de arranque con una velocidad de respuesta ajustable para evitar picos de corriente en el arranque, un limitador de tensión para mantener la tensión de salida por debajo de un umbral de seguridad y un bloqueo por sub-tensión (UVLO Under-Voltage Lockout) para garantizar el funcionamiento solo dentro de rangos de entrada válidos. También ofrecen protección contra la corriente inversa para evitar el reflujo hacia la fuente, límites de corriente ajustables adaptados a los requisitos del sistema y apagado térmico para evitar el sobrecalentamiento. Además, los eFuses cuentan con retroalimentación de estado y una interfaz de control para la supervisión y el reinicio remoto. En conjunto, estas capacidades avanzadas hacen que los eFuses sean ideales para sistemas que exigen alta fiabilidad, diseño compacto y gestión inteligente de fallos.
Dónde marcan la diferencia los eFuses
Los sistemas electrónicos modernos suelen suministrar electricidad a dispositivos externos que no fueron diseñados originalmente por el fabricante, lo que crea riesgos potenciales de sobre-corriente, cortocircuitos y anomalías de tensión. Entre los ejemplos típicos se incluyen las interfaces USB y SATA en PCs y portátiles, equipos de prueba y medida con alimentación por sonda o baterías recargables, y sistemas industriales como los PLC que alimentan extensiones modulares (Figura 2). En todos estos casos, los eFuses proporcionan una protección rápida, precisa y configurable, garantizando la fiabilidad del sistema y la seguridad del usuario.

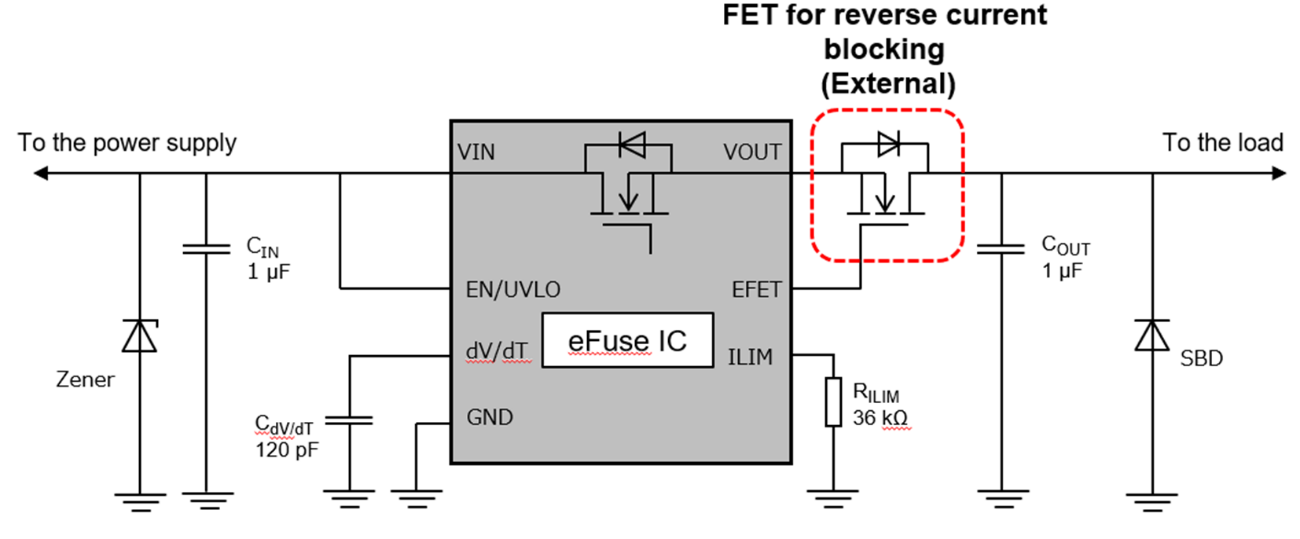

Figura 2: Protección de una toma de carga USB mediante el eFuse TCKE805NA de Toshiba [Fuente: Toshiba]
La integración de un eFuse es sencilla: los ingenieros pueden establecer el límite de corriente con una resistencia externa, configurar el control de corriente de arranque con un condensador y gestionar la habilitación y el UVLO a través de un único pin para la interfaz con el microcontrolador. Estos sencillos pasos de diseño permiten a los ingenieros aprovechar una protección avanzada sin una complejidad significativa.
Resumen y perspectivas
Con la introducción de la primera serie de eFuses de Toshiba en 2020, la empresa ha transformado la protección de circuitos de una medida de seguridad pasiva a una solución inteligente y configurable. En comparación con los fusibles tradicionales, los eFuses no son sacrificables, ofrecen una limitación de corriente precisa e integran características avanzadas como la protección contra sobretensión y sub-tensión, el apagado térmico y el control de la corriente de arranque. Combinan la capacidad de reinicio de los PPTC con la velocidad y la precisión de la tecnología de estado sólido, todo ello en un formato compacto de montaje en superficie que requiere un mínimo de componentes externos. El cumplimiento de normas como la IEC 62368 y la UL simplifica aún más la certificación del producto final.
Toshiba ha ampliado constantemente su cartera de eFuses para responder a las necesidades cambiantes del mercado. La serie TCKE8 sirve de base, proporcionando una protección compacta e inteligente. Partiendo de esta base, la serie TCKE9 está optimizada para aplicaciones de consumo e IoT que requieren una alta capacidad de manejo de corriente y un formato compacto. Por el contrario, la serie TCKE6 está diseñada para sistemas industriales de 24 V, con una capacidad nominal de hasta 40 V. El desarrollo futuro se centrará en productos diseñados para entornos de alta tensión de 48 V, dirigidos a aplicaciones de automatización industrial y distribución de energía.
A medida que los sistemas de alimentación se vuelven cada vez más complejos debido a tendencias como el IoT, la Industria 4.0 y las arquitecturas de mayor tensión, la demanda de soluciones de protección más inteligentes, rápidas y integradas seguirá creciendo. Es probable que las futuras generaciones de eFuses cuenten con rangos de tensión ampliados para los sectores industrial y de automoción, interfaces de diagnóstico y comunicación mejoradas para el mantenimiento predictivo, y la integración con la supervisión a nivel de sistema para una gestión de la energía totalmente conectada. Al adoptar los eFuses hoy, los diseñadores pueden garantizar que sus sistemas estén preparados para una mayor fiabilidad, seguridad y escalabilidad en el mundo conectado del mañana.
