Dentro de las PCB, los condensadores cerámicos multicapa (MLCC) son probablemente los componentes más ubicuos y, a la vez, los que más sorpresas pueden dar en el banco de pruebas. Es una escena común: un condensador de 10 µF que, una vez sometido a la tensión de trabajo, se comporta como si apenas ofreciera 3 µF. Esta pérdida de capacidad no es un defecto de fabricación, sino un comportamiento físico inherente que a menudo se pasa por alto.
Este fenómeno es uno de los más subestimados en el diseño electrónico. Entender por qué ocurre esta caída de capacitancia, qué riesgos reales supone para la estabilidad del sistema y cómo anticiparse desde la selección de componentes marca la diferencia entre un diseño teórico y un hardware fiable.
Este artículo aborda, de forma didáctica y sin asumir conocimientos profundos previos, qué es el DC Bias, por qué ocurre, qué consecuencias reales tiene sobre un diseño de PCB y, sobre todo, cómo podemos anticiparnos y mitigarlo desde la fase de selección de componentes.
1. ¿Qué es un MLCC y por qué se usa tanto?

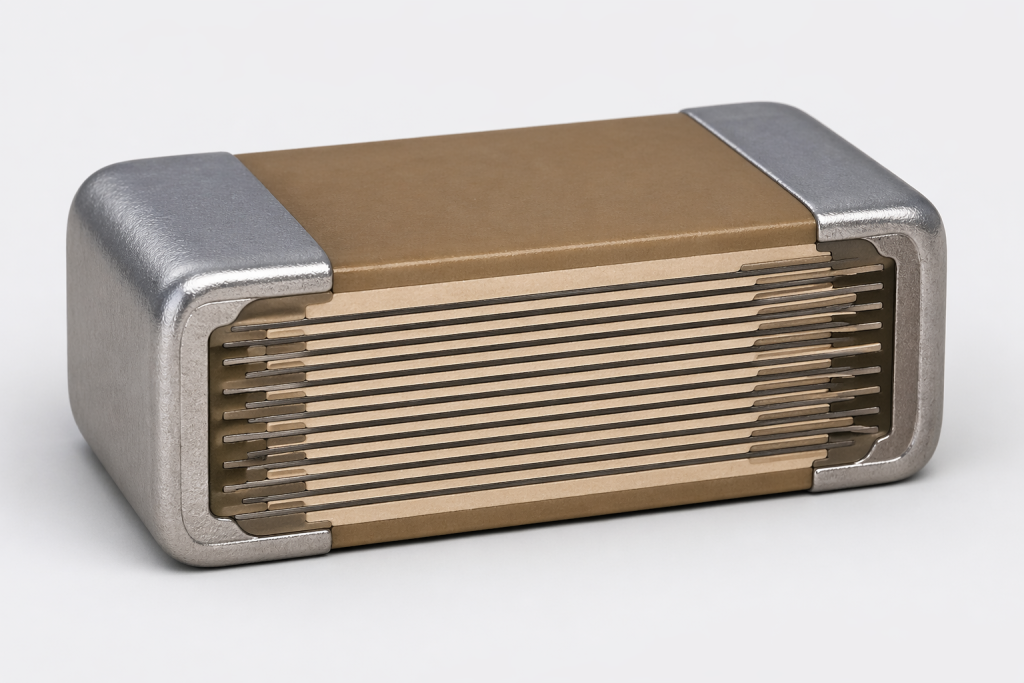

Un MLCC (Multi-Layer Ceramic Capacitor, condensador cerámico multicapa) es el componente pasivo más utilizado en la electrónica actual. Su estructura consiste en la estratificación de capas alternas de material cerámico (el dieléctrico o aislante) y electrodos metálicos, apilados y compactados en formatos de encapsulado SMD que pueden ser minúsculos (como 0805, 0603, 0402, 0201 y menores) o no tan pequeños (como 1206, 1210, 1808, 1812 y mayores).
Su popularidad no es casualidad; ofrecen una combinación difícil de batir: un tamaño extremadamente reducido, un coste de producción muy bajo y un rendimiento excelente en alta frecuencia gracias a su baja resistencia e inductancia parásitas (ESR y ESL). Por eso, es raro encontrar hoy en día un rail de alimentación, un filtro o una etapa de acoplo de señal que no dependa de ellos para funcionar.
Sin embargo, esa versatilidad tiene una «letra pequeña» técnica que suele pasarse por alto en las primeras fases de diseño: el DC Bias.
Figura 1. Cuatro aplicaciones habituales del MLCC en diseño electrónico.
2. El fenómeno DC Bias explicado
2.1. ¿Qué es exactamente?
El DC Bias, también llamado voltage coefficient of capacitance, es la reducción efectiva de la capacitancia de un MLCC cuando se le aplica una tensión continua. Dicho de otro modo: un condensador marcado como 10 µF puede comportarse como si fuera de 4 µF, 2 µF o incluso menos, simplemente por estar polarizado con la tensión de trabajo normal del circuito.
Lo más importante de entender es esto: no es un defecto, ni un fallo, ni una tolerancia. Es una característica física inherente al tipo de material dieléctrico utilizado, y el fabricante la declara (aunque a veces hay que buscarla con lupa en la hoja de características).
Analogía para perfiles menos técnicos: imagina una esponja que, en reposo, absorbe un litro de agua. Si la comprimes con la mano mientras intenta absorber, apenas retendrá medio litro. El condensador se comporta igual: en reposo ofrece su capacitancia nominal, pero al «apretarlo» con tensión continua, su capacidad real disminuye.
Figura 2. Efecto del DC Bias sobre la capacitancia efectiva según el tipo de dieléctrico.
2.2. ¿Por qué ocurre?
La clave de este comportamiento reside en el material dieléctrico utilizado, habitualmente titanato de bario, un compuesto ferroeléctrico. En estos materiales, la estructura cristalina interna contiene dipolos eléctricos que se alinean de forma espontánea. Sin embargo, al aplicar una tensión continua (DC), el campo eléctrico resultante fuerza a estos dipolos a orientarse en una dirección fija, «bloqueando» parte de su movilidad. Como la capacidad de un condensador depende directamente de la capacidad de estos dipolos para responder a variaciones de tensión, este «endurecimiento» interno se traduce en una pérdida efectiva de los microfaradios que el componente es capaz de ofrecer al circuito a medida que la tensión aumenta.
Los MLCC se clasifican en dos grandes familias:
- Clase I (por ejemplo, C0G / NP0): utilizan dieléctricos paraeléctricos muy estables como el titanato de magnesio. Apenas sufren variación con la tensión, la temperatura o el envejecimiento (pérdidas del 2% de la capacidad, aproximadamente). Su inconveniente es que ofrecen capacitancias relativamente bajas y precios más altos por unidad de capacitancia.
- Clase II (por ejemplo, X5R, X7R, X7S, Y5V…): utilizan dieléctricos ferroeléctricos basados mayoritariamente en titanato de bario. Permiten capacitancias mucho más altas en tamaños muy pequeños, pero a cambio presentan una dependencia importante con la tensión, la temperatura y el envejecimiento.
Figura 3. Diferencia microscópica entre dieléctricos paraeléctricos y ferroeléctricos.
El DC Bias es, en esencia, un fenómeno casi exclusivo de los condensadores de clase II. Al aplicar una tensión continua, los dominios ferroeléctricos del material se polarizan y pierden su capacidad de responder a variaciones adicionales de campo eléctrico. Resultado: la permitividad efectiva cae, y con ella la capacitancia.
Como regla práctica, cuanto más compacto es el encapsulado para una misma capacitancia y tensión nominal, mayor suele ser el efecto del DC Bias. Un 10 µF / 25 V en formato 0402 degradará mucho más su capacitancia bajo tensión que el mismo valor en un formato 1210.
3. Impacto real en el diseño
La consecuencia más directa es obvia: la capacitancia efectiva en el circuito es menor, a veces mucho menor, que la capacitancia nominal. Y esto tiene implicaciones que, si no se anticipan, se traducen en problemas reales:
- Desacoplo de alimentación deficiente: si colocamos 10 µF junto a la alimentación de un microcontrolador y, bajo la tensión de trabajo, esos 10 µF se convierten en 3 µF, el circuito no dispondrá de la reserva de carga prevista. Esto puede provocar caídas de tensión transitorias, resets espurios o comportamientos erráticos.
- Filtros con frecuencia de corte desplazada: un filtro LC o RC diseñado para una capacitancia determinada verá su frecuencia de corte modificada, degradando el filtrado de ruido o el comportamiento dinámico.
- Inestabilidad en convertidores DC-DC: la mayoría de reguladores conmutados requieren un rango concreto de capacitancia de entrada y salida para garantizar la estabilidad del lazo de control. Un DC Bias severo puede sacar al convertidor de su zona de operación estable, provocar oscilaciones o incluso rizados inaceptables.
- Bulk capacitance insuficiente: en etapas de alimentación con alto consumo transitorio (procesadores, etapas de potencia, LEDs conmutados…), la capacitancia de reserva real puede ser claramente inferior a la prevista, con caídas de tensión que no se observan en simulación si no se modela el DC Bias.
4. Consecuencias en el circuito al trabajar cerca de la tensión nominal
La elección de un condensador cuya tensión nominal está muy ajustada a la de trabajo tiene un impacto directo en el rendimiento del sistema. En materiales de Clase II, como el X7R o el X5R, esta proximidad reduce drásticamente la capacidad real disponible, lo que afecta especialmente a los raíles que alimentan la electrónica digital. Al disminuir esta reserva de carga, el raíl puede presentar un rizado superior al previsto, comprometiendo la estabilidad de la tensión que reciben los pines de alimentación (VDD) de los circuitos integrados.
Lo más complejo de este fenómeno es que suele pasar desapercibido durante las fases de depuración. Al no ser un fallo catastrófico evidente, es fácil atribuir un comportamiento errático a otras causas, como ruidos externos o errores lógicos, cuando, en realidad, el origen es una selección de componentes que no ofrece la capacidad necesaria bajo las condiciones reales de funcionamiento.
Figura 4. Degradación del desacoplo cuando la capacitancia efectiva cae por DC Bias.
5. Cómo mitigar o evitar el problema
La buena noticia es que el DC Bias es predecible y gestionable. No es un fenómeno aleatorio, y con una selección adecuada de componentes el impacto puede minimizarse drásticamente.
5.1. Selección adecuada del voltaje nominal
La regla empírica más extendida es no trabajar nunca por encima del 50 % de la tensión nominal del condensador, e idealmente mantenerse por debajo del 30–40 %. Esto implica escoger siempre una tensión nominal entre dos y tres veces superior al voltaje de trabajo. En aplicaciones críticas, este margen debe ser aún mayor. De hecho, es una práctica estándar en la industria emplear condensadores de 100 nF con una tensión nominal de 50 V para desacoplar líneas de baja tensión, asegurando así que la capacidad efectiva se mantenga lo más cerca posible del valor nominal.
5.2. Sobredimensionar la capacitancia
Si se sabe que el DC Bias va a reducir la capacitancia efectiva, una solución directa es especificar un valor nominal superior. Por ejemplo, si el diseño necesita 10 µF efectivos a 5 V de polarización, podría ser razonable especificar un 22 µF o incluso un 47 µF nominal, dependiendo del dieléctrico y el formato.
5.3. Elegir dieléctricos más estables
Cuando la estabilidad es crítica (filtros de precisión, lazos de realimentación, referencias…), conviene utilizar dieléctricos clase I (C0G/NP0), que prácticamente no sufren DC Bias. Su capacitancia disponible es menor, pero ofrecen un comportamiento extraordinariamente estable.
Dentro de clase II, también hay diferencias: los dieléctricos con mejor comportamiento térmico (tipo X7R, X7S) suelen tener también una curva de DC Bias algo más favorable que los menos estables (tipo Y5V).
5.4. Uso de encapsulados más grandes
Para una misma capacitancia y tensión nominal, un encapsulado mayor suele presentar menor degradación por DC Bias, ya que dispone de más volumen de dieléctrico. Pasar de un 0402 a un 0603 o 0805 puede marcar una diferencia notable.
5.5. Combinación de condensadores
En raíles de alimentación es común combinar condensadores de distintos valores y tecnologías: un electrolítico o tantalio para bulk, varios MLCC de clase II para valores medios y MLCC de clase I de bajo valor para alta frecuencia. Esta estrategia reparte el esfuerzo y reduce la sensibilidad global del diseño al DC Bias.
5.6. Revisar las curvas del fabricante
Este es, quizá, el consejo más importante: no basta con mirar la capacitancia nominal en la hoja de características. Es importante consultar las curvas de Capacitance vs. DC Voltage (y también vs. Temperature y vs. Frequency) que los fabricantes publican para cada referencia.
Estas curvas muestran, de forma directa, qué capacitancia real puede esperarse bajo las condiciones concretas del diseño. Dos componentes con la misma capacitancia nominal, tensión y tolerancia pueden comportarse de manera radicalmente distinta bajo polarización continua.
6. Buenas prácticas de diseño
A modo de síntesis, estas son algunas recomendaciones prácticas para minimizar sorpresas:
- Diseñar pensando en capacitancia efectiva, no en capacitancia nominal. La capacitancia que importa es la real en condiciones de trabajo.
- Dejar margen de tensión abundante. Seleccionar MLCC cuya tensión nominal sea, como mínimo, el doble de la tensión de trabajo.
- Usar clase I cuando la precisión lo requiera. En filtros, lazos de control y circuitos analógicos sensibles, la estabilidad del C0G/NP0 compensa su mayor coste y menor densidad.
- Favorecer encapsulados mayores cuando haya espacio en el PCB y el DC Bias sea una preocupación.
- Validar en laboratorio la capacitancia efectiva y la respuesta transitoria del diseño, especialmente en las etapas de alimentación críticas.
- Documentar las decisiones de selección: ayuda a que los equipos de compras y sourcing comprendan por qué no todos los condensadores “equivalentes” en catálogo lo son realmente en el circuito.
Conclusión
El DC Bias no es un defecto: es una propiedad inherente a los dieléctricos cerámicos de alta permitividad que permiten que los MLCC ofrezcan capacitancias tan elevadas en tamaños tan reducidos.
Entender el fenómeno, revisar las curvas del fabricante, dejar margen de tensión, elegir bien el dieléctrico y combinar tecnologías permite diseñar circuitos robustos, estables y predecibles. Ignorarlo, en cambio, conduce a problemas sutiles —inestabilidades, resets esporádicos, filtros que no filtran lo que deberían— que suelen aparecer tarde, en fases de validación o, peor aún, en campo.
Para los equipos de hardware, la clave es diseñar con capacitancia efectiva en mente. Para los equipos de compras, la clave es entender que dos condensadores con la misma capacitancia nominal, tensión y tolerancia pueden no ser funcionalmente equivalentes en el circuito final. Elegir bien un MLCC no es solo cuestión de parámetros, plazo y precio: es también cuestión de dieléctrico, margen de tensión y curvas de comportamiento.
En un sector donde cada vez se exige más en menos espacio y por menor coste, conocer estos detalles marca la diferencia entre un diseño que funciona sobre el papel y uno que funciona de verdad.
