Autor: Equipo técnico de 2J Antennas y Eurotronix
Desde Eurotronix en colaboración con 2J Antennas ayudamos con la integración de antenas en dispositivos, ya sea en la fase de diseño o en el producto final.
La selección de antena puede ser una tarea complicada. Con la experiencia técnica, la gestión de proyectos y las capacidades en pruebas de certificación que aporta 2J Antennas, nuestro objetivo es facilitar el proceso de I+D, validación y fabricación. Nuestro equipo de ingenieros interno con amplia experiencia proporciona asistencia completa en el desarrollo del producto para elegir la antena correcta según los criterios de diseño del cliente.
Ofrecemos los siguientes layouts de antenas internas:
- Antenas Adhesivas Flexibles/Rígidas
- 5G NR (Sub-6 GHz)
- 4G LTE
- WiFi 2.4/5.0 GHz
- GNSS
- ISM 868/915 MHz
- Antenas de Montaje en Superficie (SMT)
- 5G NR (Sub-6 GHz)
- 4G LTE
- WiFi 2.4/5.0 GHz
- GNSS
- ISM 868/915 MHz
- Antenas de Montaje Pasante (Thru-hole)
- GNSS
- IRIDIUM (Satélite)
- ISM 868/915 MHz
- WiFi 2.4/5.0 GHz
Guía para la integración de antenas internas
- Antenas Adhesivas Flexibles/Rígidas
Recomendamos mantener la longitud original del cable de la antena o aumentarla para obtener mejor pérdida de retorno (return loss) y eficiencia. Si el cable original es demasiado largo, intente enrutar el cable dentro del dispositivo con un simple giro en U para evitar acortarlo. Si reducir la longitud del cable es la única opción, nuestro equipo de ingenieros altamente cualificados puede recomendar las mejores soluciones alternativas para maximizar el rendimiento de la antena dentro de los requisitos de la modificación.
Para un rendimiento óptimo de la antena, durante el proceso de integración se deben considerar las siguientes variables:
- Posición
- Orientación
- Enrutamiento del cable
- Longitud del cable
- Componentes de adaptación y sintonización (tuning/matching)
5G NR / LTE / GNSS / ISM / WIFI
- Busque la posición y orientación correcta de la antena.

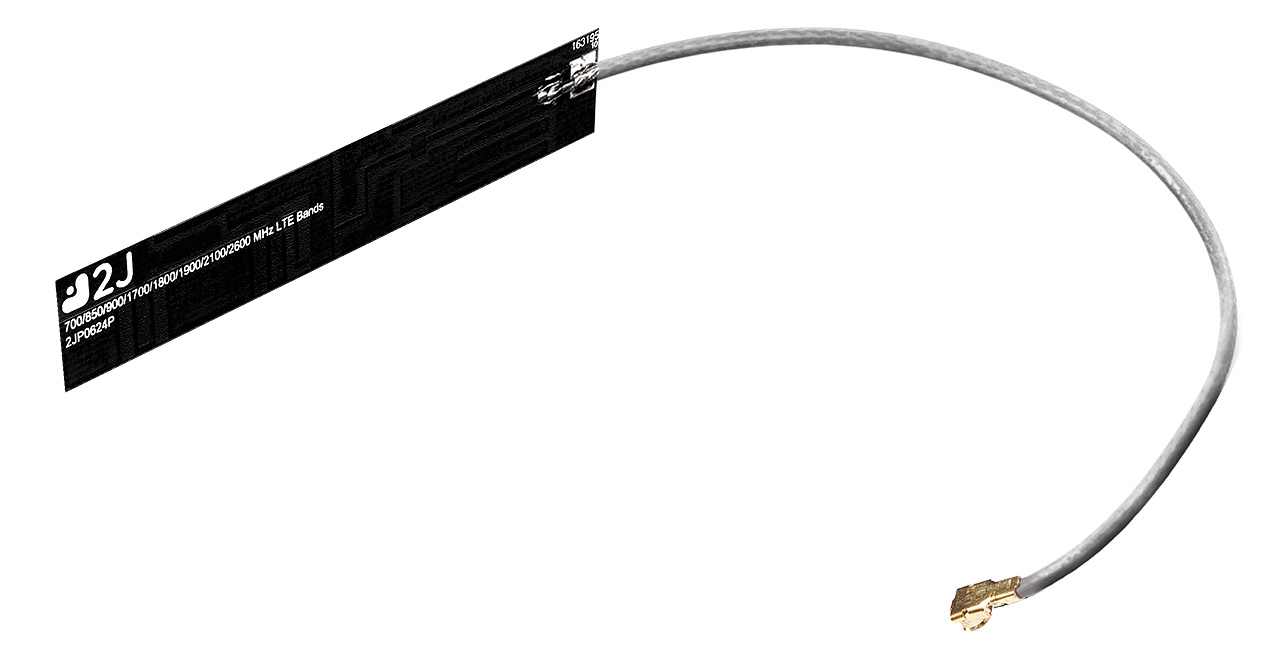

- Mantener la longitud original del cable o acortarlo mediante el método de giro en U mejorará la sintonización y adaptación. (Fig. 1)
- Realice mediciones con el cable de la antena conectado al conector del dispositivo, instalando un cable de prueba a lo largo de la línea TX hacia el módulo y abriendo la conexión del módulo. (Fig. 2)
Figura 2
- Estamos disponibles para verificar la sintonización y adaptación después de integrar la antena y determinar si son necesarios componentes adicionales de matching/tuning.
- La carcasa no puede estar hecha de materiales ferrosos, ya que el metal causará interferencias y reducirá la calidad de la señal.
5G NR / LTE / ISM
- La antena LTE o celular debe instalarse perpendicular al PCB. Evita instalaciones paralelas a la placa, ya que esto reducirá la eficiencia de radiación y/o captará todo el ruido de los componentes cercanos. (Fig. 2)
- Se requiere una distancia mínima de 15 mm a cualquier componente metálico.
WIFI / GNSS o ALTAS FRECUENCIAS
- La longitud del cable se puede ajustar, pero recomendamos mantener la longitud original y encontrar la forma de enrutar el cable dentro de la carcasa del dispositivo.
- La antena se puede instalar en paralelo o perpendicular.
- Se requiere una distancia mínima de 8 mm a cualquier componente metálico.
- Antenas SMT (Surface Mount Technology)
5G NR / LTE / GNSS / ISM / WIFI

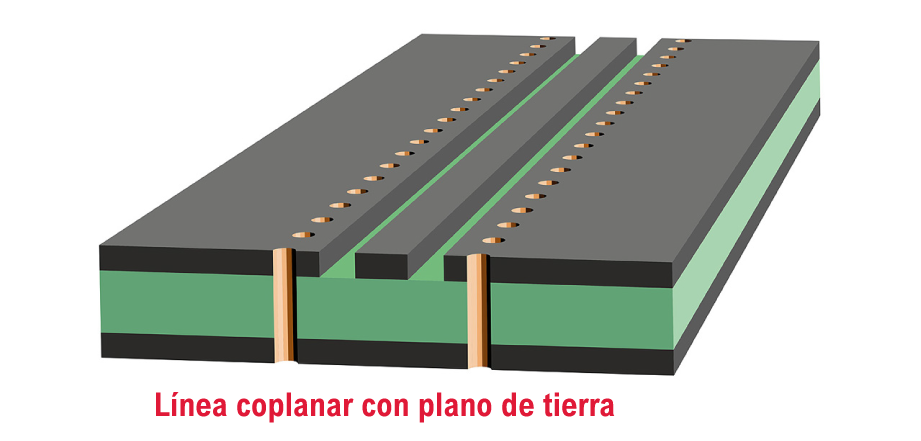

- Recomendamos utilizar una línea de transmisión corta CPW-G (coplanar waveguide grounded) en el diseño de la línea TX. (Fig. 3)
Figura 3
- Por favor, siga las instrucciones de layout especificadas en nuestras hojas de datos (datasheets): dimensiones, pads de montaje, patrones, componentes de matching/tuning, ubicación, etc., para obtener un rendimiento óptimo de la antena.
- La longitud del plano de tierra (ground plane) que se extiende hasta la antena es muy importante para una adaptación y eficiencia óptimas.
- Un área de plano de tierra más estrecha es mejor para los requisitos de instalación dentro del dispositivo. Para aplicaciones LTE, recomendamos una longitud mínima de 100 mm de plano de tierra (ejemplo 2JE18). (Fig. 4)
Figura 4
Recomendaciones de Instalación / Colocación en la Placa
| Tecnología | Posición / Área mínima de superficie (mm) |
| 5G NR / LTE / ISM | Colocar la antena en los lados más cortos de la placa para mejorar la eficiencia de radiación (ver Fig. 4) |
| WiFi / GNSS | Colocar la antena en cualquiera de los lados de la placa |
| GNSS / ISM / WiFi | Las restricciones del plano de tierra pueden variar |
| ISM | Mínimo 60 mm de área de plano de tierra |
| GNSS | Mínimo 50 mm de área de plano de tierra |
| WiFi | Mínimo 30 mm de área de plano de tierra |
- Antenas de Montaje Pasante (Thru-Hole Mount)
Las antenas patch de montaje pasante son ideales para dispositivos que requieren durabilidad en condiciones extremas, como aplicaciones automotrices o marinas. Estas antenas se instalan mejor sobre superficies metálicas que sirven como toma de tierra y ofrecen flexibilidad en la orientación y posición de la antena. Como con todas las antenas similares, siempre recomendamos confirmar la impedancia y realizar la sintonización después de cada instalación.
2J Antennas ofrece kits de desarrollo para la mayoría de nuestras antenas de montaje pasante para minimizar la necesidad de personalizaciones complicadas.
Se recomienda un plano de tierra mínimo de 40 x 40 mm para GNSS, Satélite y WIFI. Para estándares ISM recomendamos un área mínima de plano de tierra de 50 x 50 mm. Contamos con un equipo de ingenieros expertos que pueden trabajar con los clientes en caso de requerir áreas de PCB de tamaño reducido y ayudarán a encontrar la mejor solución de antena para cualquier necesidad de modificación especial.
Entendemos que la selección de antenas requiere habilidades especializadas, por lo que cuando tenga dudas, consulte a nuestros expertos. Nuestros ingenieros pueden guiarle en la elección de su antena y garantizar el éxito de su producto.
