Corriente Continua de Alto Voltaje (HVDC)

Autor: Brian Lu, Centro de Servicio Técnico de MEAN WELL

Traducción: Departamento de Marketing de Electrónica OLFER

En los últimos años, MEAN WELL ha lanzado múltiples productos de corriente continua de alto voltaje (HVDC) para diferentes aplicaciones y sectores de las nuevas energías: energía verde, ahorro de energía, almacenamiento de energía y también en campos de la industria inteligente como la generación de energía fotovoltaica, eólica y otras aplicaciones relacionadas.

A continuación, veremos dos aplicaciones HVDC: Seguidor solar y Sistemas de energía de clase 4 (FMPS: sistema de energía con gestión de fallos).

Seguidor solar

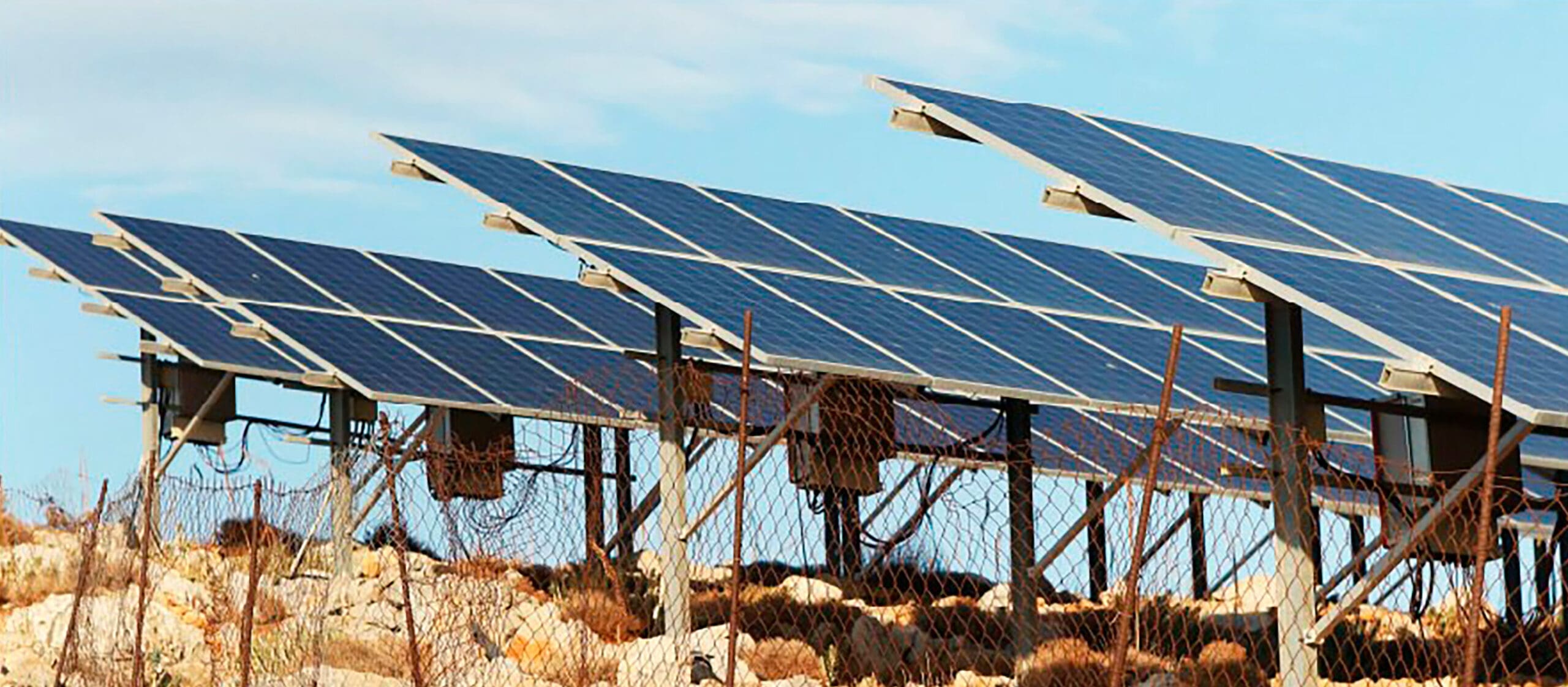

La central solar genera megavatios de potencia a través del voltaje de los paneles solares a gran escala (1000-1500Vcc). Para maximizar la potencia generada, la alta tensión entre 1000-1500Vcc se utiliza como fuente principal para girar los paneles y poder seguir los rayos del Sol.

Los convertidores CC/CC de MEAN WELL de las series RSDH-150 y RSDH-300 HVDC, distribuidas en España y Portugal por Electrónica OLFER, son una solución perfecta para que el seguidor solar reduzca el alto voltaje de 1000-1500Vcc para alimentar un motor, posicionar los paneles solares y cargar una batería que pueda restablecer la posición de los paneles solares después del atardecer.

Además, los convertidores RSDH-150/300 están diseñados con formato semi-encapsulado y pueden funcionar a temperaturas de hasta -40°C. Dos características más, que hacen que sean adecuados para su instalación en exteriores.

Sistema de energía de clase 4 (FMPS)

Los sistemas de energía con gestión de fallas transmiten energía desde un transmisor de energía, a través de cables a un receptor. Estos sistemas se caracterizan por monitorizar el circuito en busca de fallos y controlar la potencia transmitida para garantizar que la energía y la potencia entregada en caso de fallo, sean limitadas.

En la Figura 2 vemos un sistema FMPS junto con los dispositivos alimentados por el receptor.

Las ventajas del Sistema de energía de clase 4 sobre la alimentación de red (CA) son un menor coste de instalación, ya que no requiere conductos para el cableado, el monitoreo/control remoto y que es ampliable.

Para reducir la tensión y la pérdida de energía en largas distancias, el sistema de energía de clase 4 utiliza HVDC a 350-360Vcc en la entrada del transmisor y la salida del receptor.

Las fuentes de alimentación de entrada y salida HVDC de MEAN WELL juegan un papel importante para sistemas de clase 4. Por ejemplo, la solución para rack de las NCP-3200-380 con salida de 260V-400Vcc se utiliza para suministrar energía a los transmisores de clase 4. Las series DDRH-240 y RSDH-300 de alta tensión de entrada (250-1500Vcc) puede reducir la salida del receptor de clase 4 para alimentar dispositivos de bajo voltaje como PoE.

En resumen, las fuentes de alimentación HVDC de MEAN WELL brindan soluciones inmediatas tanto para aplicaciones de sistemas de energía de clase 4 como para seguidores solares: las series RSDH/DDRH reducen la alta tensión para alimentar dispositivos de baja tensión y la serie NCP convierte CA en CC de alta tensión para alimentar los transmisores. Todos estos dispositivos se encuentran en el amplio catálogo de Electrónica OLFER y puedes consultarlos en nuestra página web.

La siguiente tabla muestra las soluciones de alimentación HVDC de MEAN WELL:
