Marka 3M es conocida por muchos tipos de productos, principalmente en el ámbito de accesorios de alta calidad, aunque el proveedor también ofrece una amplia selección de conectores y cables.
A continuación, nos centramos en una parte específica del surtido 3M: conectores y cables diseñados para la robótica industrial. Es un campo que está en constante evolución, actualmente impulsado adicionalmente por la popularización del aprendizaje automático y la inteligencia artificial. Para que tales sistemas puedan funcionar con plena eficacia, es necesario utilizar conexiones de alimentación y señal de alta calidad, incluidos productos resistentes al trabajo en instalaciones dinámicas. Las soluciones de 3M facilitan su implementación, al mismo tiempo que garantizan alta durabilidad y minimización del tiempo de inactividad.
Cables CoaXPress
Los cables CoaXPress (CXP) son soluciones para aplicaciones industriales modernas. Esta interfaz se utiliza para crear conexiones de alta velocidad y rápida transmisión con cámaras, principalmente para controlar procesos en automatización y robótica. Dado que la interfaz CPX en la versión 2.0 permite la transmisión a una velocidad de 12,5Gb/s por canal, permite centralizar el control en tiempo real.
 |
 |
 |
Los cables CoaXPress vienen con conectores BNC, Micro BNC y DIN. Pueden tener una longitud de 3m a 11m (la distancia máxima de transmisión CPX-6 es de 13m). El cableado tiene un diámetro de 4,2…4,3mm, se caracteriza por buena flexibilidad y resistencia al trabajo en aplicaciones dinámicas. Para la versión 0S (ver: símbolo) la resistencia a la flexión es de al menos 10 millones de ciclos; para la versión 0G, el fabricante prevé una durabilidad que supera los 45 millones.

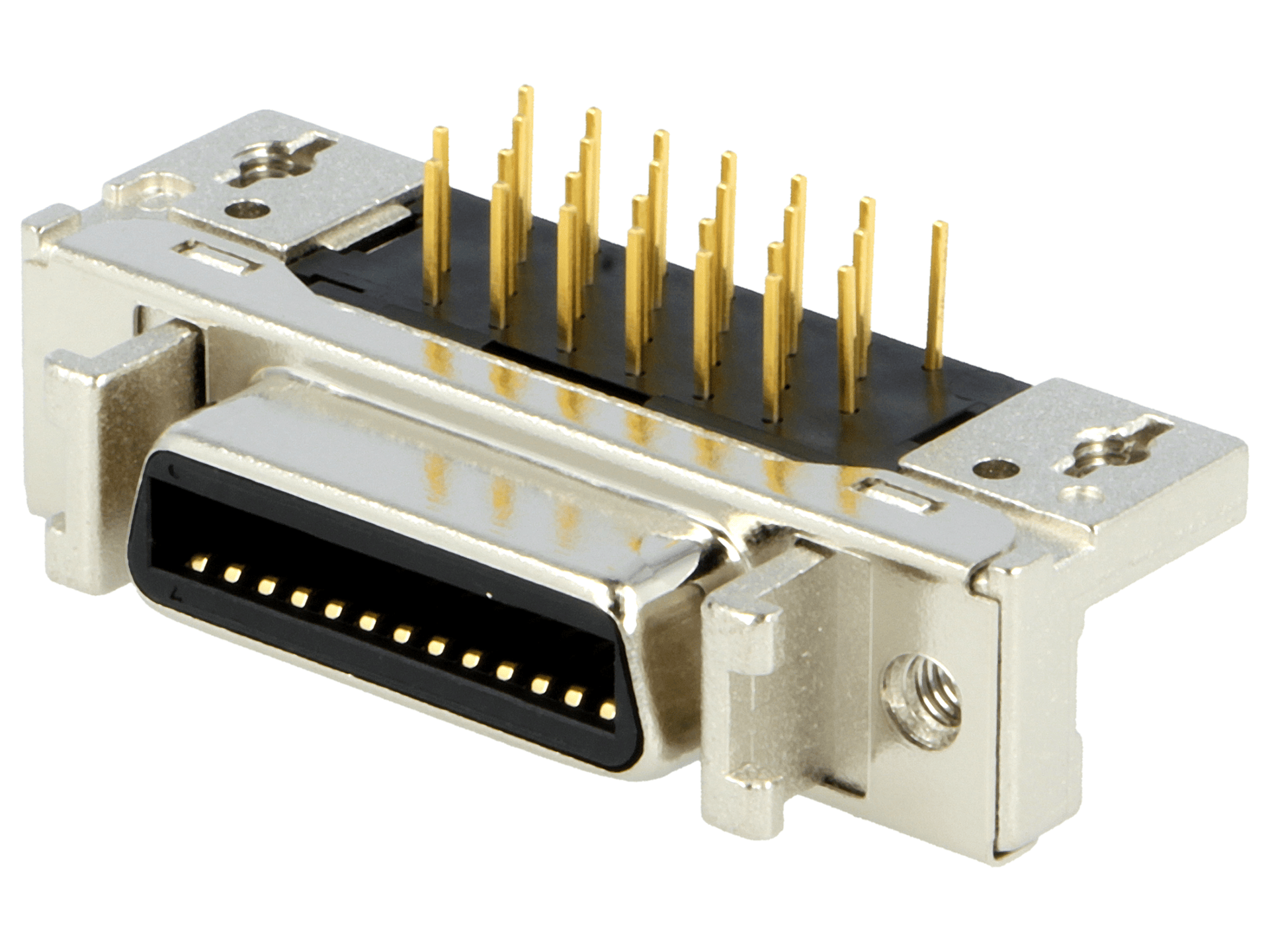

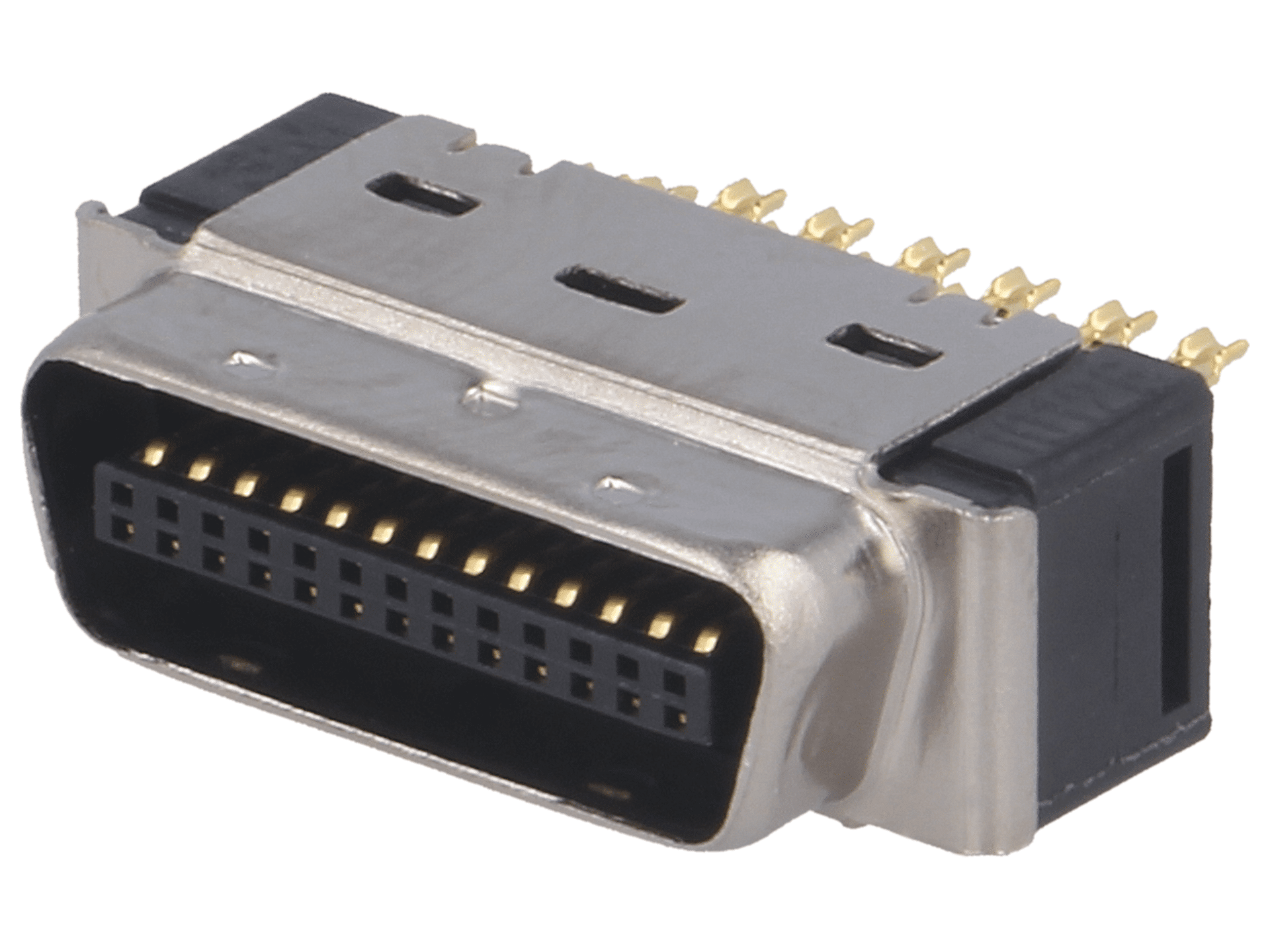

Conectores MDR
Los conectores MDR (Mini D Ribbon) encuentran una serie de aplicaciones en electrónica, incluyendo transmisión rápida de datos, sistemas de visión, automatización y robótica, dispositivos de medición. Son más pequeños y ligeros que los D-Sub, ofrecen una densidad de contactos relativamente alta, baja interferencia y buena resistencia térmica (incluso -55…105°C). Los enchufes pueden ser montados en los zócalos usando clips o tornillos (3M proporciona ambos tipos).
|
|
|
|
|

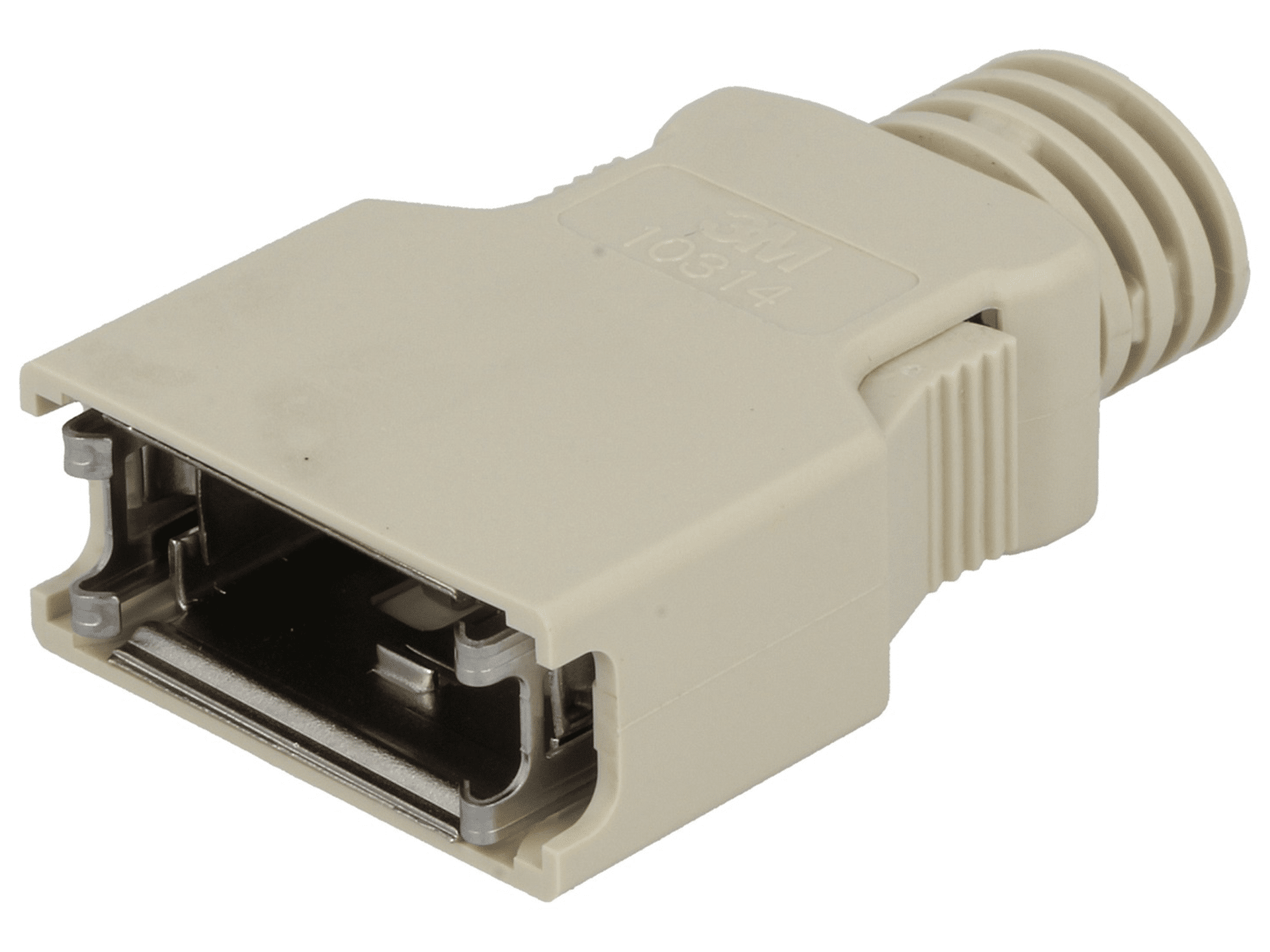

La oferta del fabricante incluye zócalos femeninos para montaje pasante y superficial (THT, SMT) así como insertos soldados y engarzados (IDC). Estos elementos tienen de 14 a 50 pines dispuestos en una matriz de 1,27mm (capacidad de corriente hasta 1A). Para completar el conector también se necesitará un cuerpo de enchufe, que se puede comprar en versiones de cierre a presión y con tornillos.

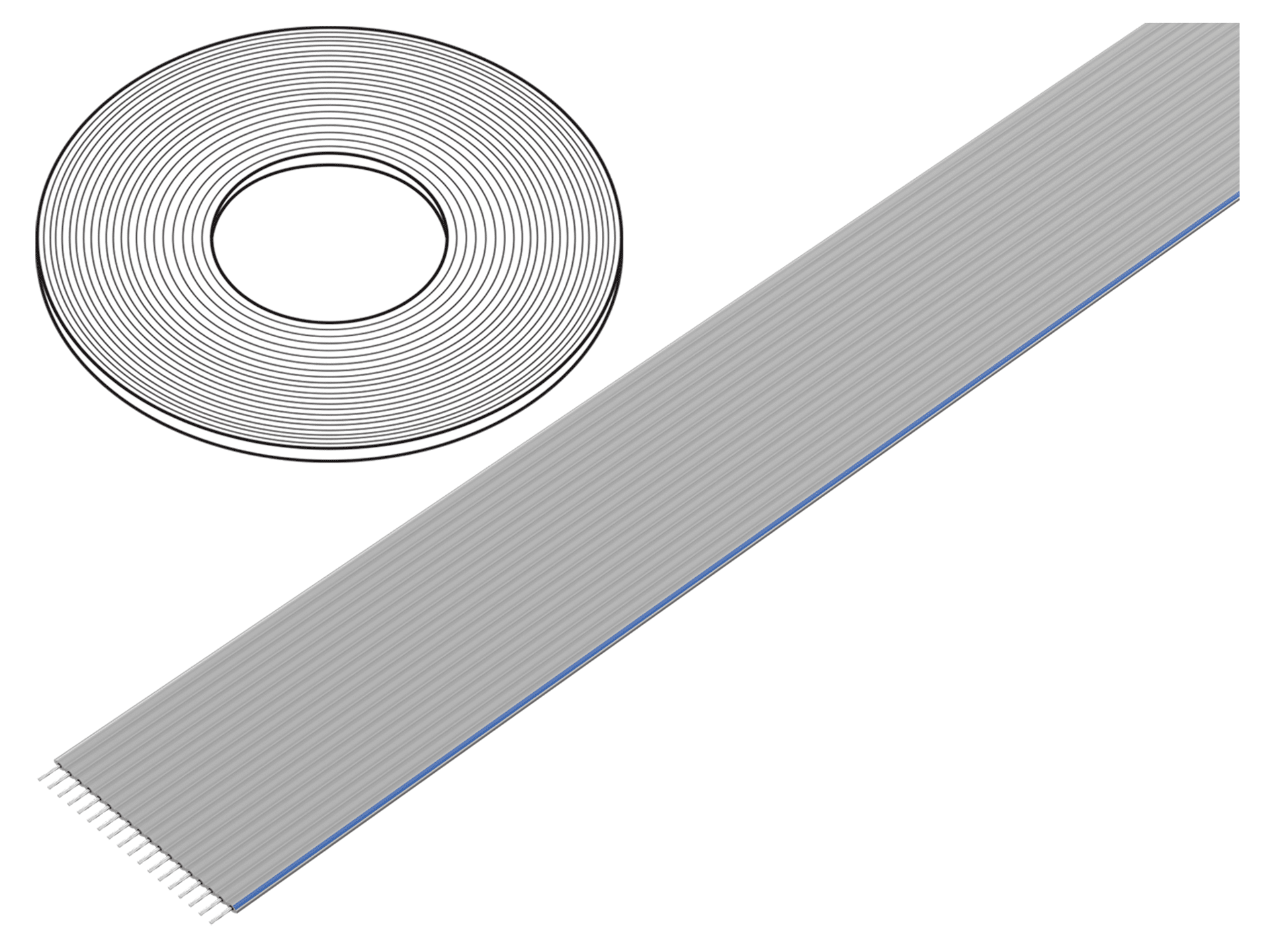

Cables de cinta
Debido a su pequeña sección transversal y facilidad de disposición, los cables de cinta todavía se usan a menudo para transmitir señales digitales, especialmente en lugares donde el riesgo de interferencia es bajo. En robótica y automatización permiten conectar controladores PLC, módulos realizados en forma de circuitos impresos, también se utilizan para crear conexiones internas en máquinas, aparatos y dispositivos de consumo (RTV, electrodomésticos). 3M proporciona cables de cinta hechos usando PO (poliolefina), PVC (policloruro de vinilo) o material con propiedades LSZH (bajo humo, cero halógenos). Esto los hace compatibles con muchas normas internacionales (incluidas VW-1, UL 21682, CSA AWM). Los productos también se caracterizan por alta resistencia térmica (máx. -40…105°C), y algunos modelos están adaptados para trabajar en movimiento continuo.
|
|
|
|
La gama de 3M incluye cables de cinta que contienen de 6 a 68 hilos dispuestos en matrices de 0,635mm, 1mm o 1,27mm. La mayoría están hechos en formato de trenza, pero también se pueden comprar cables sólidos. Los productos se suministran en rollos que contienen 30,5m (otras versiones en paquetes de hasta 100m).
Conectores de matriz
Los conectores de matriz serie Mini-Clump son elementos para crear conexiones de 3-4 líneas tipo cable-cable o cable-placa. Los contactos están dispuestos en una matriz de 2mm, y los cuerpos están equipados con clips. Estos conectores de señal pueden montarse en cables con una sección transversal de 0,14…0,25mm2 o 0,25…0,5mm2 (dependiendo del modelo). Los productos Mini-Clump son excelentes para realizar conexiones de señal dentro de los dispositivos. Importante: no requieren herramientas adicionales para el montaje.
Contenido elaborado por Transfer Multisort Elektronik Sp. z o.o.
