Conexión directa por resorte

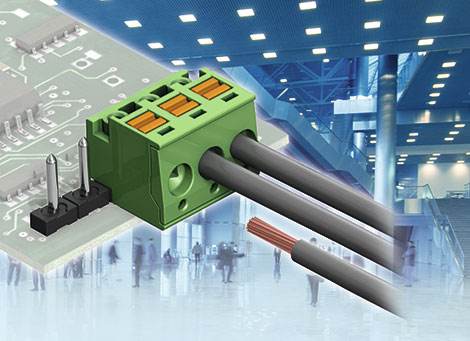

Las placas de circuito impreso (PCI) se encuentran tanto en los dispositivos para automatización de edificios como en las aplicaciones industriales. Las condiciones de funcionamiento son diferentes en ambos casos, al igual que lo son las exigencias de la tecnología de conexión. Las soluciones de conexión por tornillo siguen siendo lo que más prevalece, pero las soluciones de conexión por resorte se están haciendo cada vez más populares (figura 1, imagen principal).
Los paneles de control, las maniobras de los ascensores, la calefacción y el aire acondicionado, así como las aplicaciones de iluminación son sólo algunos ejemplos de los dispositivos utilizados en la tecnología de edificios. Todos estos productos utilizan PCIs. Se necesitan bornes de conexión para suministrarles la alimentación de la red eléctrica y para conectar otros dispositivos periféricos, tales como las pantallas. La gama de bornas disponibles en el mercado es enorme. Encontrar exactamente el borne correcto que se adapte a la tecnología de conexión del dispositivo puede ser una tarea desalentadora. Las principales características de las bornas y conectores para PCI que deben tenerse en cuenta son el tamaño y la tecnología de conexión.
La tecnología de conexión por resorte es más rápida
Los cables eléctricos se pueden conectar de forma significativamente más rápida con conectores de conexión por resorte que con los convencionales conectores de conexión por tornillo. Los cables simplemente se desaíslan y se conectan directamente (tecnología de conexión directa). Desconectar también es más rápido que con los conectores de conexión por tornillo, ya que la mayoría de los bornes de conexión por resorte tienen un mecanismo de liberación rápido que puede ser activado con la mano o con un destornillador.
Debido a estas ventajas, los conectores de conexión por resorte cada vez se utilizan más en todas las áreas de la automatización de edificios. La tecnología de conexión directa consigue un ahorro sustancial de tiempo y el cableado se hace mucho más fácil en entornos difíciles.
Enchufable y Económico
Que el diseño del dispositivo sea de fácil mantenimiento es crucial para hacer frente a un mal funcionamiento rápidamente y, en función de ello, hay muchos bornes enchufables diferentes disponibles en el mercado. En la automatización de edificios, las tiras de pines se utilizan con frecuencia como alternativa a los bornes tradicionales. En contraste con los conectores industriales convencionales, éstas no están encerradas en una carcasa de plástico. Al no existir riesgo de vibraciones, normalmente no es necesaria una carcasa de base en los ambientes de la automatización de edificios.
Por ello, las soluciones enchufables basadas en tiras de pines representan una alternativa económica para la creación de conexiones enchufables a PCI. Hasta ahora, los conectores con tiras de pines se basaban principalmente en la tecnología de conexión por tornillo. Sin embargo, con la introducción de la tecnología de conexión por resorte, los conectores ofrecen tanto un cableado rápido como la posibilidad de ser conectador en las tiras de pines.
Menos fuerza de conexión y desconexión
El nuevo conector de Phoenix Contact PTS 1.5 de conexión por resorte está diseñado para cumplir con los requisitos descritos anteriormente (figura 2). Phoenix Contact ha estado ofreciendo soluciones basadas en la tecnología de conexión por resorte y tiras de pines durante muchos años. Como resultado, el diseño del nuevo conector se ha beneficiado de la gran experiencia de la empresa.
Nuestros desarrolladores prestaron especial atención a la optimización de las fuerzas de conexión y de desconexión entre los conectores y tiras de pines. En las zonas en las que se crea un contacto entre dos superficies, el material de contacto y las propiedades de la superficie son de vital importancia. En la interacción entre el pin y la toma de contacto, tanto las fuerzas de conexión / desconexión como las propiedades eléctricas se ven afectadas. La verdadera calidad de un sistema de contacto a menudo sólo se pone de manifiesto una vez que ha estado en uso durante un período prolongado de tiempo que implica frecuentes conexiones y desconexiones. Si la fuerza mecánica entre el pin y la toma de contacto es demasiado grande, la superficie se desgasta y las áreas de contacto expuestas se vuelven susceptibles a la corrosión, lo que conduce a resistencias de contacto excesivas. Para evitar estos problemas, el desarrollo de estos conectores se acompañó de extensas pruebas de laboratorio que simulan durabilidad en diferentes condiciones ambientales. Los resultados de las pruebas se incorporaron directamente en el diseño del conector.
Tira de pines con función de bloqueo
El resultado del proceso de desarrollo es un conector de conexión por resorte monobloque para tiras de pines con paso de 5,0 mm. Las dimensiones exteriores del conector son comparables a las de los tradicionales conectores de conexión por tornillo. Esto significa que las soluciones de conexión por tornillo existentes se pueden sustituir sin tener que cambiar el diseño de la PCI. El uso del conector es fácil e intuitivo gracias a los botones de liberación con códigos de color. Los cables de hasta 2,5 mm ² de diámetro se pueden conectar directamente. Como la conexión directa no necesita aplicar un par de apriete al tornillo, el sistema de contacto no está sujeto a ningún tipo de estrés.
Cuando el cable se sujeta a través del resorte, esto crea una conexión estanca a los gases entre el cable y la superficie de contacto con resistencias de contacto constantes. Los conectores se pueden codificar para evitar conexiones erróneas en la PCI. Existe una toma de prueba en la parte frontal del conector para que la tensión se pueda medir sin necesidad de abrir el contacto.
Como característica especial, el conector también ofrece la opción de conectar en una tira de pines con función de bloqueo. Esta carcasa de base en forma de L es muy robusta y fija el conector contra la desconexión accidental. Al igual que todas las tiras de pines de Phoenix Contact, la carcasa está hecha de materiales que se pueden soldar a altas temperaturas. Esto significa que la tira de pines se puede montar utilizando la soldadura por ola, así como la soldadura por reflujo.
Centrándose en las aplicaciones
Bajo petición, la carcasa se puede equipar con el llamado pick-and-place pad y embalar con cinta. Esto hace que la robusta carcasa de base en forma de L sea adecuada para una soldadura automatizada. Cuando se trabaja con grandes cantidades de componentes, es más económico colocar las tiras de pines de forma automática y soldarlas utilizando un proceso de soldadura por reflujo. Esto puede incluso eliminar la necesidad de una soldadura selectiva o soldadura por ola. El proceso de soldadura más adecuado varía de un caso a otro.
Con características como estas, el nuevo conector de conexión por resorte PTS 1.5 es ideal para dispositivos para la automatización de edificios. Aunque los conectores por tornillo han dominado tradicionalmente esta área, este nuevo conector ofrece una alternativa viable. Se puede utilizar en una amplia gama de aplicaciones tales como la seguridad y las comunicaciones, así como los sistemas de calefacción, aire acondicionado y ventilación. Esto incluye los controladores, sensores y actuadores para la construcción de sistemas de bus, sistemas de control de acceso, termostatos, alarmas contra incendios, etc.
Los conectores con conexión por tornillo se pueden seguir utilizando como una alternativa a los conectores de conexión por resorte. Como ambos diseños son totalmente compatibles entre sí, los clientes pueden elegir libremente su método de conexión preferido (figura 3). Para el fabricante del dispositivo esto significa que podrá ser capaz de responder a las necesidades de conexión de los clientes con rapidez y flexibilidad al mismo tiempo que será capaz de satisfacer sus necesidades individuales.
Conclusión
Cableado rápido, ergonomía, estabilidad eléctrica a largo plazo, diseño atractivo – esto es lo que los clientes de la industria y los fabricantes de la tecnología de edificios esperan de los sistemas de conexión. En la actualidad, la mayoría de los conectores enchufables disponibles en el mercado sólo satisfacen uno o dos de estos criterios. Hasta ahora, no había un conector que cumpliese todos estos requisitos. Con su nuevo conector PTS 1.5, Phoenix Contact ofrece una solución de conexión que se adecua a casi cualquier situación. No sólo se pueden conectar placas de circuito impreso de forma rápida y sencilla, sino que el diseño enchufable también permite que el mantenimiento sea más fácil en caso de un mal funcionamiento
