Introducción
La demanda de experiencias inmersivas de realidad virtual (RV) y realidad aumentada (RA) continúa creciendo, impulsada por los avances en la tecnología de pantallas, la integración de sensores y el procesamiento de baja latencia. La Figura 1 muestra el tamaño del mercado de los visores de RV y RA, denominados colectivamente dispositivos de realidad extendida, en los últimos años y su crecimiento proyectado para los próximos años.

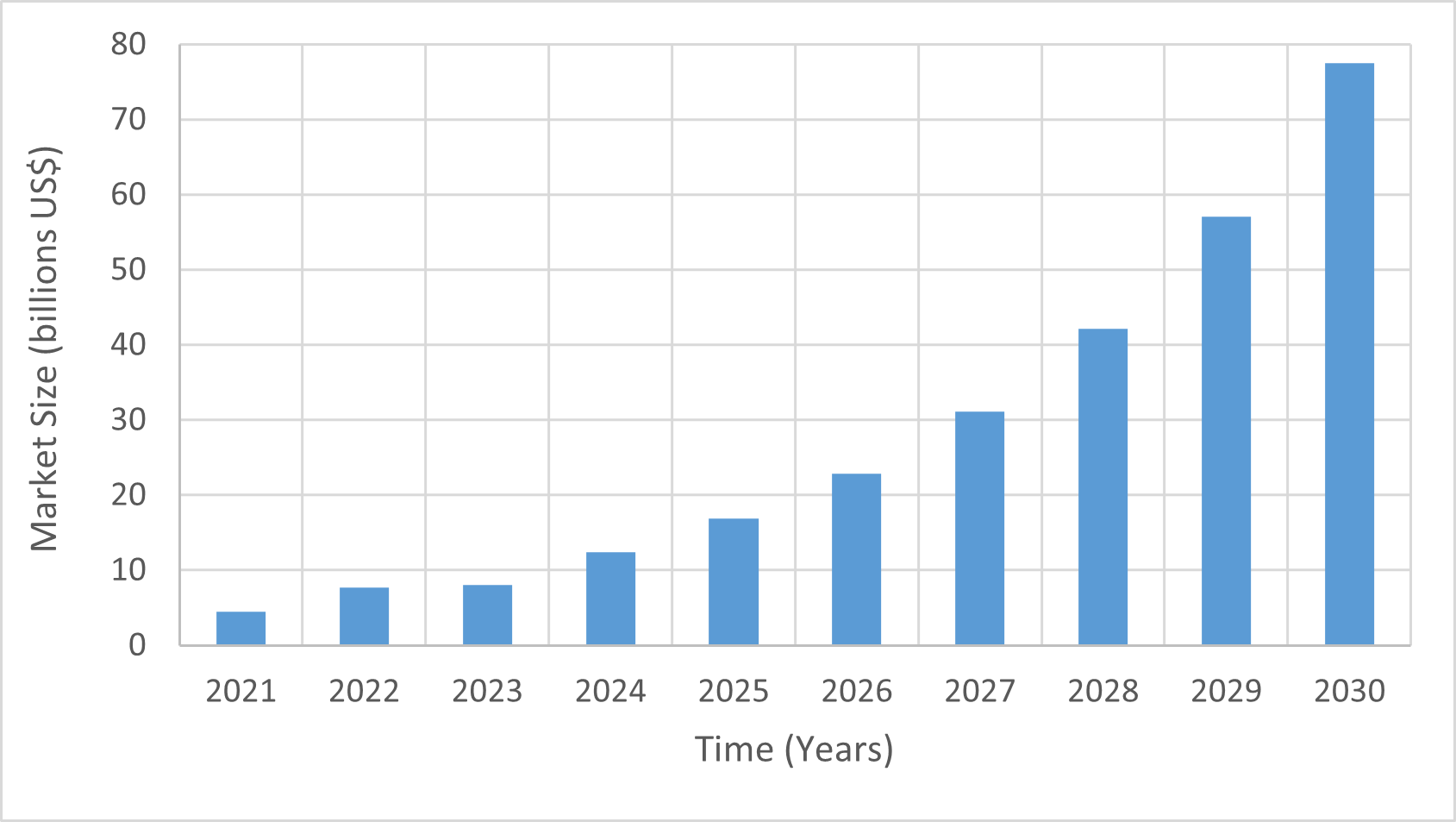

Figura 1. Tamaño del mercado de auriculares de RA y RV*. * Fuente: https://www.precedenceresearch.com/ar-and-vr-headsets-market
Los fabricantes de auriculares se enfrentan a desafíos cada vez mayores para ofrecer hardware compacto, de bajo consumo y con gran capacidad de respuesta, que además ofrezca funciones de alto rendimiento, comodidad y una mayor duración de la batería.
Los dispositivos de señal mixta programables GreenPAK™ proporcionan una plataforma versátil para abordar estos desafíos. Al integrar lógica, temporización, secuenciación de energía, traducción de interfaz y control de sensores en un único circuito integrado altamente configurable, GreenPAK reduce el número de componentes, el espacio en la placa y el consumo de energía, factores clave en los diseños de RV/RA de próxima generación.
Este artículo explora el papel de la tecnología GreenPAK™ en el diseño de auriculares de RV/RA más eficientes y rentables, destacando su capacidad para optimizar el diseño del sistema y mejorar tanto la fiabilidad como la experiencia del usuario.
Comunicación de datos y conversión de protocolo
Una aplicación importante de GreenPAK en dispositivos de realidad extendida es la comunicación de datos. Los dispositivos portátiles suelen estar limitados por su tamaño, y a menudo es necesario convertir datos de salida paralela a entrada serie y viceversa para permitir la comunicación entre diferentes componentes. En algunos casos, esto implica convertir más de una docena de líneas de datos en un único flujo serie. La conversión de protocolo también es un requisito común, ya que a menudo se necesitan protocolos especializados.
GreenPAK puede usar sus macroceldas I²C o SPI dedicadas para convertir hasta 16 líneas de datos al formato requerido y permite la implementación de protocolos de comunicación de datos personalizados (por ejemplo, protocolos como OneWire).
Para obtener más detalles, consulte las notas de aplicación «Convertidor I²C a SPI con SLG47011V» y «Convertidor serie a paralelo SPI».

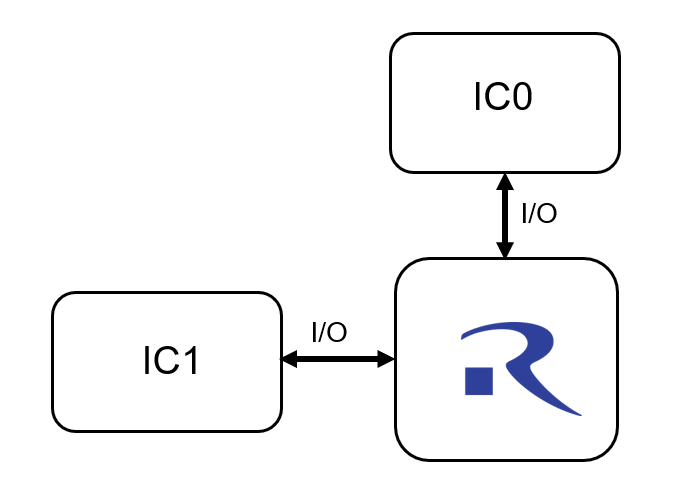

Figura 2. Diagrama de GreenPAK como enrutador de PCB y corrector de errores.
Expansor de E/S
Un expansor de E/S es un tipo de circuito que proporciona pines de entrada/salida de propósito general (GPIO) adicionales a un microcontrolador, procesador o SoC cuando el número de GPIO nativos del dispositivo es insuficiente. En lugar de rediseñar el hardware para un microcontrolador más grande, los ingenieros pueden conectar un expansor GPIO a través de un bus serie estándar (generalmente I²C o SPI) para obtener pines configurables adicionales al instante. Estos pines se pueden configurar como entradas o salidas, con funciones adicionales como resistencias pull-up/pull-down programables para facilitar el manejo de la señal y el funcionamiento a bajo voltaje, lo que resulta especialmente útil en diseños alimentados por batería.
Los expansores de E/S se utilizan ampliamente en sistemas con espacio limitado, como los cascos de realidad virtual/aumentada, donde el área de la placa de circuito impreso y el número de pines del microcontrolador son limitados.
GreenPAK es ideal para esta aplicación gracias a su macrocelda I²C. El acceso al estado de los pines de GreenPAK se realiza mediante un comando de lectura, y se pueden usar hasta 16 pines para aumentar el número de GPIO disponibles. Opcionalmente, se puede implementar un pin como interrupción para la monitorización continua de los pines.
Para obtener más información sobre esta aplicación específica de GreenPAK, consulte la sección «Expansor GPIO/Interfaz de un solo cable».
Simplificación del enrutamiento de PCB y corrección de errores
En lo que respecta al enrutamiento de PCB, el uso de GreenPAK ayuda a reducir el número de capas necesarias y, en general, simplifica la complejidad general de la PCB. El circuito integrado Renesas GreenPAK permite el enrutamiento de interconexiones complejas mediante su matriz de conexión, que requiere un espacio mínimo en la PCB y genera una latencia mínima o nula. Otra ventaja es que los errores de la PCB se pueden corregir en el diseño de GreenPAK en lugar de en la placa, eliminando la necesidad de rediseños costosos.
Gestión del ruido de la cámara
Las cámaras son otro subsistema crítico en muchos cascos de realidad virtual y aumentada, ya que proporcionan las capacidades de detección necesarias para un seguimiento preciso, percepción de profundidad y mapeo del entorno en tiempo real. Estos dispositivos suelen denominarse sistemas de realidad mixta. El rendimiento de la cámara influye directamente en la latencia, el campo de visión, la resolución y la eficiencia energética, factores que pueden afectar negativamente la experiencia general del usuario si no se tienen en cuenta.
Las cámaras son muy sensibles al ruido, ya que incluso pequeñas fluctuaciones en el suministro de energía o interferencias electromagnéticas pueden degradar la calidad de la imagen, la precisión del seguimiento y la estabilidad del sistema. La nota de aplicación «El papel del componente de ruido en la formación de la calidad de la imagen» ilustra este fenómeno en detalle.
La integración de múltiples sensores de alta resolución en diseños compactos y ligeros aumenta aún más el desafío de gestionar la integridad de la energía, al tiempo que se cumplen las restricciones de calor y espacio. La figura 3 muestra una solución convencional multi-IC en comparación con una solución Power GreenPAK.

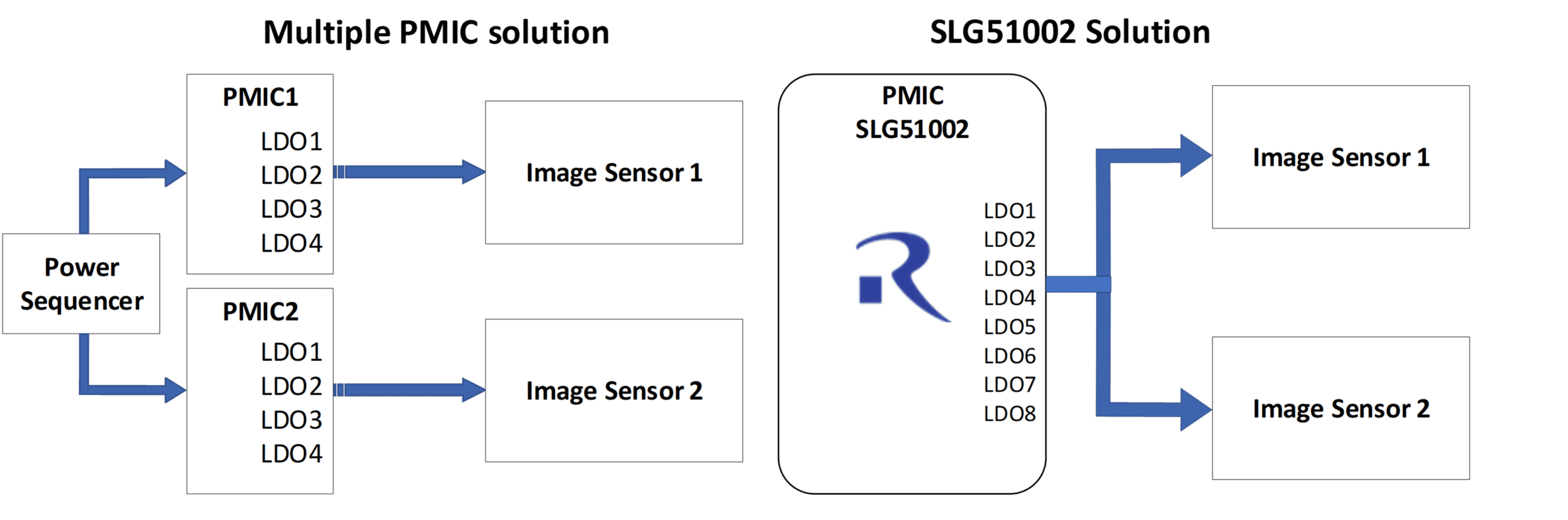

Figura 3. Comparación de múltiples soluciones PMIC con SLG51002
La subfamilia de dispositivos Power GreenPAK ofrece una solución eficiente a estos desafíos al mejorar el rendimiento térmico, minimizar el ruido térmico y garantizar una alimentación limpia y estable para los sensores de imagen, cumpliendo además con los estrictos requisitos de tamaño, eficiencia y rendimiento de los sistemas portátiles de próxima generación. Otras ventajas incluyen filtrado EMI integrado, funcionamiento con bajo nivel de ruido e integración simplificada del sistema mediante direcciones esclavas I²C seleccionables a través de la configuración de pines. Estas características pueden utilizarse para optimizar el proceso de diseño, especialmente en visores de realidad virtual y aumentada que implementan configuraciones multicámara, donde puede ser necesario utilizar varios PMIC, reduciendo el riesgo de conflictos de direcciones y garantizando una comunicación fiable con el controlador principal del sistema.
Otras aplicaciones
Además de las aplicaciones mencionadas anteriormente, GreenPAK también puede utilizarse en dispositivos de realidad extendida inmersiva, como lógica de interconexión, convertidores de nivel, temporizadores de vigilancia, secuenciadores de potencia, monitores de voltaje, controladores de modo de envío y muchos otros componentes.
Un controlador de modo de envío funciona como un monitor de botones de ultrabajo consumo que permite ahorrar batería mientras el producto no está en manos del usuario final, por ejemplo, durante el transporte o el envío. Esto facilita una mejor primera experiencia para el usuario, ya que la batería aún tendrá carga disponible al llegar. La figura 4 muestra un esquema básico de un controlador de modo de envío basado en el SLG46826, y la figura 5 muestra el diseño interno de GreenPAK.
Figura 4. Esquema básico del controlador de modo de barco.

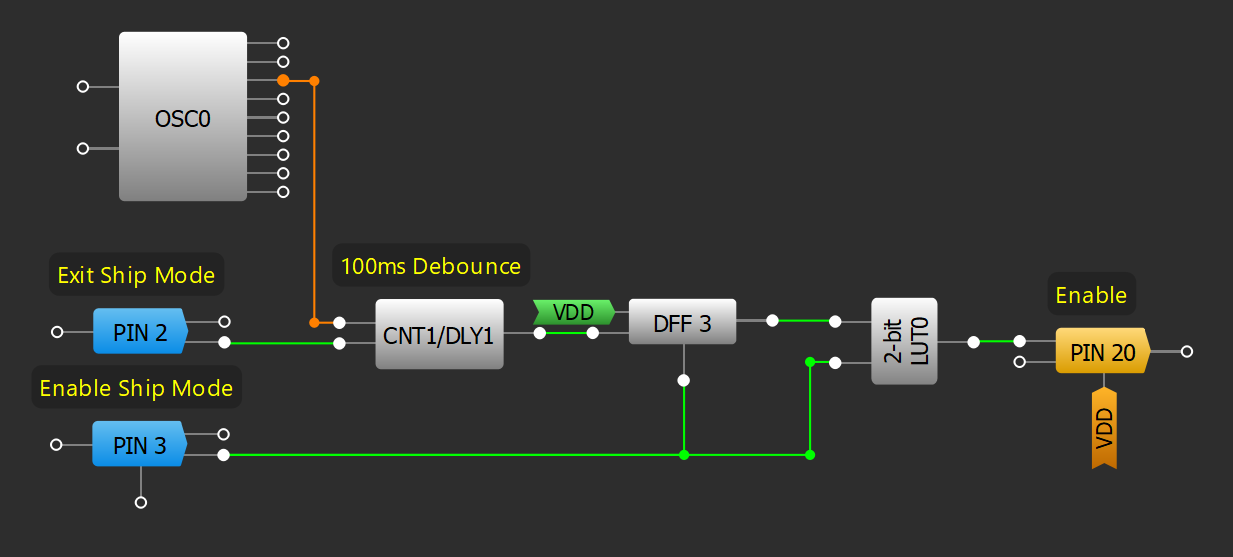

Figura 5. Diseño de un controlador de modo de envío con GreenPAK.
Cuando un dispositivo con funcionalidad de modo de envío llega al usuario final, las señales de Habilitar modo de envío y Salir del modo de envío están en ALTO, y la alimentación del dispositivo se desactiva. Al presionar por primera vez el botón del dispositivo (generalmente el de encendido), el pin 2 se pone en BAJO. Tras el filtrado de macrocelda de eliminación de rebotes y la inversión, el DFF3 se activa con el flanco ascendente y emite una señal de nivel ALTO, lo que provoca que LUT3 emita una señal de nivel ALTO, activando el transistor externo T1 y, por lo tanto, habilitando la alimentación.
La implementación de un convertidor de nivel con GreenPAK se describe en detalle en el documento técnico «Circuitos convertidores de nivel: fundamentos de diseño y aplicaciones».
La plataforma GreenPAK ofrece un proceso flexible para diseñar un circuito integrado de reinicio del sistema totalmente personalizable. Otros circuitos integrados complejos basados en código suelen ser vulnerables a bloqueos, lo que puede causar problemas como una menor satisfacción del usuario, daños en el hardware, riesgos de seguridad e incluso un impacto negativo en las ventas del producto. Para abordar este problema, Renesas proporciona instrucciones detalladas sobre cómo implementar una solución de circuito integrado de reinicio, disponibles en el siguiente recurso: GreenPAK Reset IC.
Todas estas aplicaciones y muchas más están disponibles en el GreenPAK Cookbook.
Conclusión
A medida que los visores de realidad virtual y aumentada avanzan hacia un mayor rendimiento y eficiencia, la tecnología GreenPAK ofrece una solución práctica a los principales desafíos de diseño. Su capacidad para integrar múltiples funciones, como la interfaz de sensores, la secuenciación de energía y la monitorización del sistema, en un dispositivo compacto y de bajo consumo, ayuda a reducir el número de componentes, ahorrar espacio en la placa y agilizar el desarrollo. Al permitir un diseño de sistema eficiente y flexible, GreenPAK facilita la creación de visores más ligeros, duraderos y con mayor capacidad de respuesta, contribuyendo así a la próxima generación de experiencias de realidad extendida inmersivas y centradas en el usuario.
