Yokogawa Test & Measurement presenta nuevos módulos de aislamiento y potencia con mayores capacidades de offset DC y precisión de forma de onda
Los nuevos módulos satisfacen las necesidades de validación y evaluación de potencia de las crecientes industrias de la e-movilidad y la IA

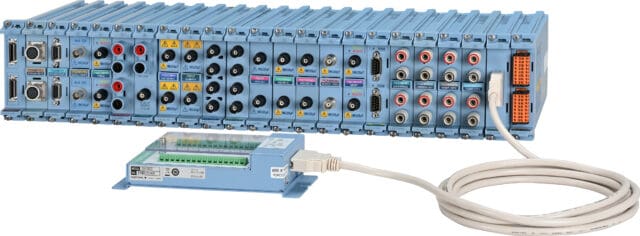

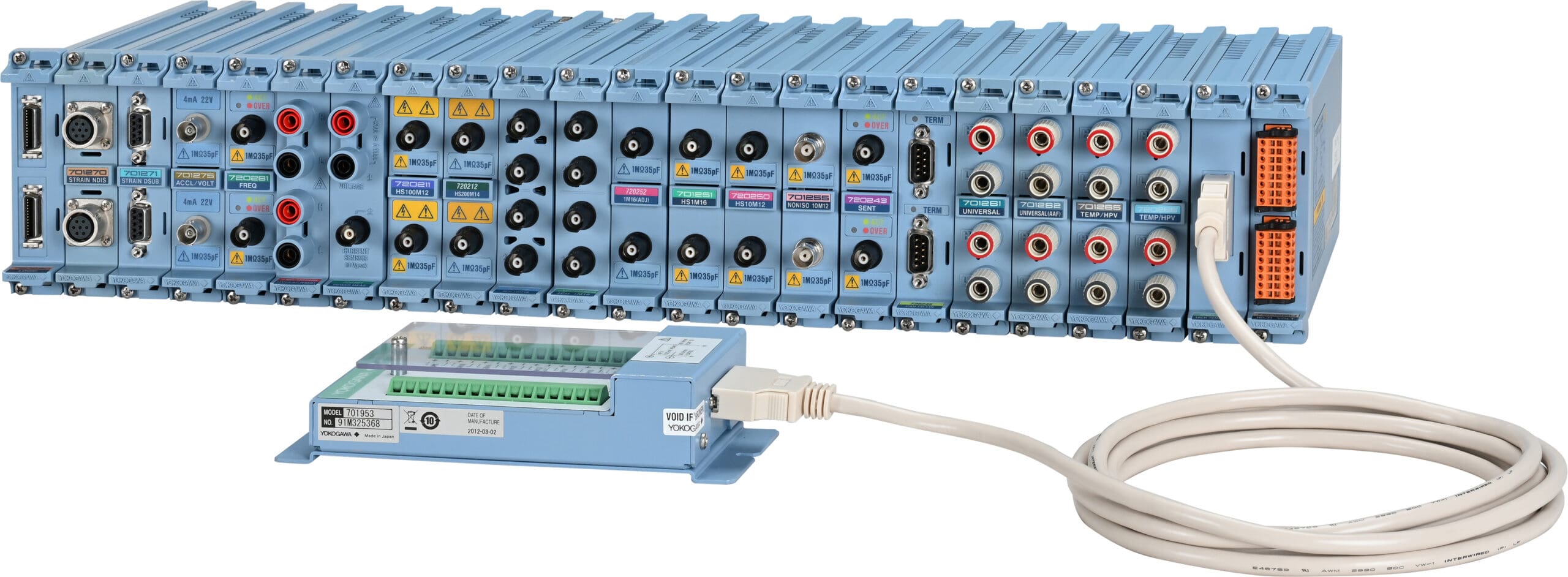

Yokogawa Test & Measurement Corporation anuncia sus nuevos módulos: el 720252 de aislamiento de 1 MS/s y 16 bits, con capacidad de ajuste de offset DC de amplio rango, y el módulo de medición de potencia 720301, que ofrece precisión garantizada en formas de onda DC/AC.
Evolución del modelo 701251 existente, el 720252 cubre un rango de ajuste de offset más amplio que los osciloscopios digitales convencionales, permitiendo la medición precisa incluso de los cambios más pequeños en voltaje y corriente DC provenientes de baterías o sensores. Su función de ajuste de offset es capaz de cancelar un amplio espectro de polarización DC, como el voltaje de batería, voltaje DC y corriente DC. El módulo también permite la observación simultánea de niveles DC y fluctuaciones de microvoltaje, tan bajas como 1 mV/div para aplicaciones de baterías. Otra mejora significativa introducida por el 720252 es su modo de impedancia de entrada Hi Z (> 1 GΩ), capaz de reducir el efecto de carga del circuito de entrada sobre una celda de batería.
El 720301 reduce la complejidad de configuración, proporcionando una solución todo en uno que correlaciona el consumo y la generación de energía con parámetros como temperatura, deformación, aceleración y sonido. El módulo cuenta con una entrada directa de voltaje y una entrada para sensor de corriente, integrándose con las funciones de análisis de potencia de los sistemas DL950 o SL2000 para garantizar la máxima precisión en la medición de formas de onda de voltaje/corriente tanto en DC como en AC. Estas características se complementan con un periodo de medición configurable por el usuario para cálculos de potencia (desde 0,1 ms), cálculos ciclo a ciclo y funciones de disparo sobre parámetros de potencia y órdenes armónicos.
Desarrollo
La infraestructura de almacenamiento de energía, desde baterías para vehículos eléctricos hasta sistemas UPS (Uninterruptible Power Supply) en centros de datos, está creciendo rápidamente, impulsada por el proceso de electrificación y la carrera por la IA. Evaluar y validar el rendimiento de los sistemas de almacenamiento energético, con offset DC y mediciones precisas, es fundamental para lograr la transición hacia una economía sostenible y baja en carbono. Aquí es donde entran en juego los nuevos módulos 720252 y 720301.
El 720252 se desarrolló para responder a la demanda de análisis de fluctuaciones de alta resolución en celdas de baterías de vehículos eléctricos (~4,2 V). Además, su impedancia de entrada > 1 GΩ minimiza el impacto de la medición en celdas con resistencia interna del orden de mili-ohmios, lo que permite un I+D y control de calidad eficaces en toda la cadena de suministro de la e-movilidad y el almacenamiento de energía. Este módulo también satisface las necesidades de aplicaciones como sistemas de IA y fuentes de alimentación de centros de datos, que requieren la observación de pequeñas fluctuaciones de voltaje y corriente superpuestas a señales DC.
El 720301 se desarrolló para responder a la demanda de precisión AC en la medición de voltaje, corriente y potencia en aplicaciones de adquisición de datos de alta velocidad, desde vehículos eléctricos hasta sistemas UPS. Este módulo todo en uno simplifica la medición sincronizada de potencia, voltaje y corriente con precisión garantizada, junto con señales como sonido, vibración, aceleración y diversos protocolos de comunicación en vehículo (incluyendo CAN-FD, LIN y SENT). Además, su cálculo de potencia ciclo a ciclo de alta velocidad, con un intervalo mínimo de 0,1 ms, permite capturar con precisión las fluctuaciones de potencia durante operaciones de respaldo en sistemas UPS y generadores de emergencia.
Características principales
Módulo de aislamiento 720252 1 MS/s 16 bits (con ajuste de offset):
• Amplio rango de ajuste de offset que permite medir con precisión los cambios más pequeños de voltaje y corriente DC en baterías o sensores; la función de acoplamiento DC y ajuste de offset, con pendiente muy pronunciada, permite observar variaciones de baja frecuencia (0–10 Hz).
• Compatible con la serie ScopeCorder: SL2000, DL950 y DL350.
• Mantiene las funciones clave del módulo existente 701251.
Módulo de medición de potencia 720301:
• Un solo módulo admite tanto entrada directa de voltaje como entrada de sensor de corriente para medición de potencia, simplificando la configuración.
• Mide formas de onda de voltaje y corriente con precisión garantizada en DC/AC.
• Permite mediciones precisas de RMS y potencia utilizando las funciones de análisis de potencia del DL950/SL2000 (opción /G05 o /MT1).
Principales mercados objetivo
Módulo 720252 1 MS/s 16 bits (con ajuste de offset):
• E-movilidad
• Baterías, incluidas celdas, módulos y packs de baterías secundarias (por ejemplo, ion-litio, estado sólido, pilas alcalinas)
• Sistemas de IA
• Fuentes de alimentación para centros de datos
Módulo de medición de potencia 720301:
• Generación de energía de emergencia y sistemas UPS
• Sistemas de almacenamiento de energía
• Electrónica como electrodomésticos y sistemas de aire acondicionado
• Mecatrónica, como dispositivos industriales
Aplicaciones
Módulo 720252 1 MS/s 16 bits (con ajuste de offset):
• Análisis de fluctuaciones de alta resolución en celdas de baterías de vehículos eléctricos (~4,2 V).
• Compensación de offset DC y análisis de variaciones de muy baja frecuencia (0–10 Hz) en sistemas de IA y fuentes de alimentación de centros de datos.
• Aplicaciones donde es crítico minimizar el impacto de la medición en celdas con resistencia interna de mili-ohmios, como I+D y control de calidad.
Módulo de medición de potencia 720301:
• Análisis de transitorios en aplicaciones como motores de vehículos eléctricos y sistemas de respaldo energético.
• Captura sincronizada de potencia y señales multifísicas en múltiples aplicaciones dentro del vehículo.
• Captura de fluctuaciones de potencia durante operaciones de respaldo en sistemas UPS (Uninterruptible Power Supply) y generadores de emergencia.
