Yokogawa Test & Measurement lanza el sensor de corriente de núcleo partido CT1000S CA/CC
Para aplicaciones de gran ancho de banda y alta corriente en la industria del automóvil y otros sectore

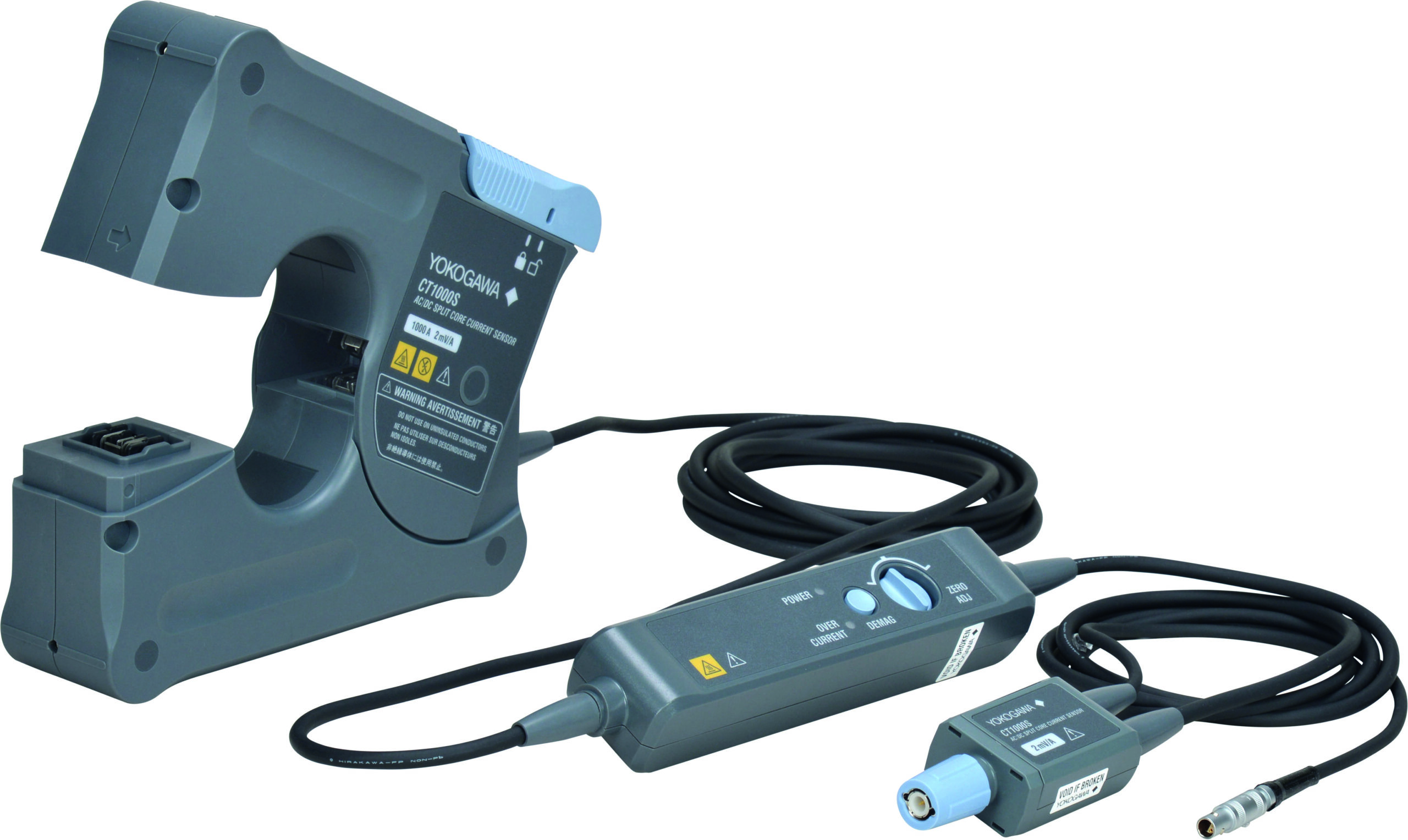

Yokogawa Test & Measurement Corporation anuncia el lanzamiento del sensor de corriente de núcleo partido CA/CC CT1000S. El CT1000S combina la precisión de los sensores de corriente convencionales de Yokogawa con la comodidad de diseño tipo pinza, presenta una elevada CMRR (Common Mode Rejection Ratio) y excelentes características en frecuencia, incluso en medidas de 10 kHz o superiores. Como tal, el CT1000S es una solución ideal para aplicaciones de ensayos que requieren medidas de gran ancho de banda y alta corriente.
Antecedentes de Desarrollo
La creciente importancia de la eficiencia energética en todas las industrias está impulsando la demanda de medidas de potencia cada vez más precisas en aplicaciones de alta corriente como vehículos eléctricos, trenes y sistemas de energías renovables. Aunque los sensores de corriente convencionales de la serie CT de Yokogawa pueden utilizarse en combinación con herramientas como los analizadores de redes de la empresa para realizar mediciones multicanal de grandes corrientes CA/CC y proporcionar información valiosa necesaria para cumplir los objetivos de eficiencia, su instalación y retirada requieren la desconexión de los cables. Con su diseño de pinza, el CT1000S es una herramienta de medida de gran ancho de banda y alta corriente, cómoda y muy precisa, que elimina la necesidad de desconectar los cables.
Características Principales
Medición de gran ancho de banda y alta corriente
El CT1000S es capaz de medir corrientes CA y CC de hasta 1000A y tiene un amplio rango de frecuencia de medida de CC a 300 kHz. Una elevada CMRR y una excelente linealidad de las características de frecuencia garantizan una medida precisa de la potencia en aplicaciones de alta frecuencia que tienen cambios drásticos en los niveles de corriente y, por tanto, requieren un amplio rango dinámico, mientras que la alta resistencia al ruido electromagnético garantiza lecturas más precisas.
Emparejable con analizadores de potencia e instrumentos de medición de forma de onda
Para tareas como la evaluación de los componentes de frecuencia fundamental de la portadora del inversor y las pérdidas de la reactancia que requieren anchos de banda amplios y la medida de grandes corrientes, el CT1000S puede emparejarse con analizadores de potencia e instrumentos de medida de forma de onda de Yokogawa.
Ejemplos de emparejamiento:
El CT1000S puede utilizarse con el DL950 ScopeCorder para realizar medidas en el rango de kHz para el análisis de componentes de frecuencia fundamental y frecuencia portadora.
El CT1000S puede utilizarse con el analizador de potencia de precisión WT5000 para realizar mediciones de potencia de alta precisión. La función de evaluación de motores utiliza las salidas de par y encoder para evaluar simultáneamente hasta cuatro unidades.
Facilidad de instalación
Gracias a un diseño de pinza que elimina la necesidad de desconectar cables, el sensor de corriente CT1000S es fácil de instalar y desmontar. Para garantizar mediciones estables y mejorar la reproducibilidad, la unidad del sensor CT1000S y el cable pueden fijarse en su posición. Hay disponibles longitudes de cable de 3 m, 5 m y 10 m.
Principales mercados objetivo
Automoción
Energías renovables
Construcción naval, infraestructuras ferroviarias
Aplicaciones
Evaluación y ensayo de inversores, motores, acondicionadores de potencia y otros componentes
Desarrollo y evaluación de vehículos eléctricos
Pruebas de grandes motores inversores utilizados en barcos y trenes
