Choques de modo común compactos y de altas prestaciones para aplicaciones CAN de automoción e industriales de hasta 10 Mbit/s
A medida que aumentan las velocidades de transmisión de datos y mejora la conectividad, los requisitos de compatibilidad electromagnética de los sistemas de comunicación son cada vez más exigentes. En particular, las redes CAN y CAN-FD deben garantizar una elevada integridad de señal incluso en entornos expuestos a interferencias. Por ello, existe una creciente necesidad de componentes capaces de suprimir de forma fiable las interferencias de modo común, soportar esfuerzos mecánicos y ofrecer una integración flexible en distintos sistemas de bus.

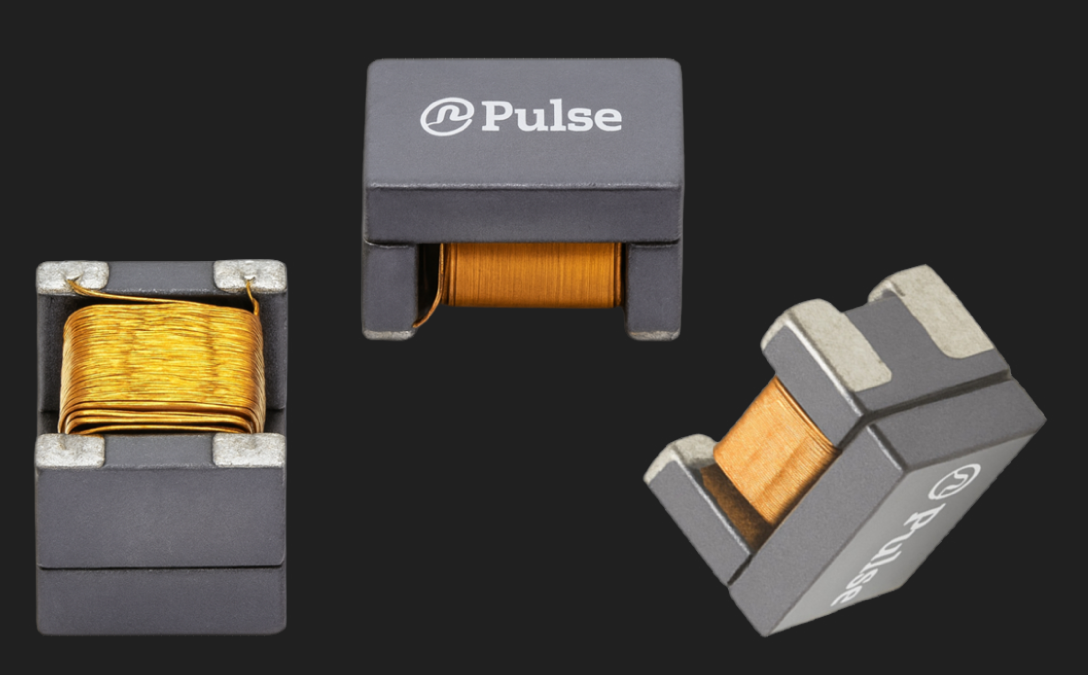

Para responder a estos requisitos, YAGEO Group presenta la serie AC1210, una gama compacta de choques de modo común de dos líneas y altas prestaciones, alojados en un encapsulado 1210 (3225). Estos componentes permiten una supresión fiable de las interferencias EMI en una amplia variedad de canales de comunicación CAN-FD.
Los choques están diseñados para redes CAN y CAN-FD con velocidades de transmisión de datos de hasta 10 Mbit/s y son compatibles con DCMR CAN Clase 2 y Clase 3 para cargas de hasta 300 mA, dentro de un amplio rango de temperaturas. El diseño se basa en estándares industriales actuales, entre ellos IEC 62228-3 y CiA 110. Esto hace que la serie resulte adecuada para buses de comunicación destinados a entornos exigentes de automoción e industriales.
Mayor flexibilidad para los desarrolladores
La amplia gama de interfaces compatibles permite utilizar una única serie de choques para responder a diferentes requisitos de sistemas de bus, proporcionando una mayor flexibilidad a los desarrolladores. Esto puede reducir el número de variantes necesarias y simplificar el diseño de los circuitos.
La serie está disponible con valores de inductancia de 11 µH, 22 µH, 51 µH y 100 µH. Dependiendo de la versión, el rango de temperatura de funcionamiento abarca desde -55 hasta +150 °C o desde -40 hasta +125 °C.
Su diseño resistente a vibraciones y golpes permite utilizar estos componentes en condiciones ambientales exigentes. La serie está cualificada para aplicaciones de automoción e industriales y cumple con las principales normas de compatibilidad electromagnética (EMC). Las distintas variantes para diferentes interfaces de bus facilitan a los desarrolladores la selección del choque más adecuado para cada arquitectura de comunicación.
Características principales
- Encapsulado 1210 (3225)
- Valores de inductancia de 11 a 100 µH
- Altas prestaciones; compatible con DCMR CAN Clase 2 y 3
- Alta capacidad de corriente en un formato compacto, para cargas de hasta 300 mA DC
- Amplio soporte para aplicaciones con interfaces de hasta 10 Mbit/s
- Amplio rango de temperatura de funcionamiento: de -55 a +150 °C
- Diseño robusto, resistente a vibraciones y golpes
- Cualificado por fabricantes de automóviles (OEM) y organismos de normalización
Amplio abanico de aplicaciones en los sectores de automoción e industrial
La serie AC1210 resulta adecuada para numerosas aplicaciones basadas en CAN-FD, entre ellas:
- Sistemas avanzados de asistencia al conductor (ADAS)
- Sistemas de iluminación
- Unidades de control del motor y de la carrocería
- Módulos de cámara
- Sistemas de airbag y seguridad
- Sistemas de monitorización de la presión de los neumáticos (TPMS)
- Sistemas GPS
- Redes CAN/CAN-FD industriales
El abanico de aplicaciones abarca desde las unidades de control tradicionales hasta las funciones de vehículo conectadas en red y los sistemas de bus industriales. El producto está especialmente orientado a aplicaciones que requieren una comunicación de datos fiable en condiciones de funcionamiento exigentes.
Las bobinas de choque de modo común CAN-FD de la serie AC1210 del Grupo YAGEO ya están disponibles en www.rutronik24.com
