Los dispositivos reducen el ruido y aumentan la eficiencia del control independientemente del tipo de motor

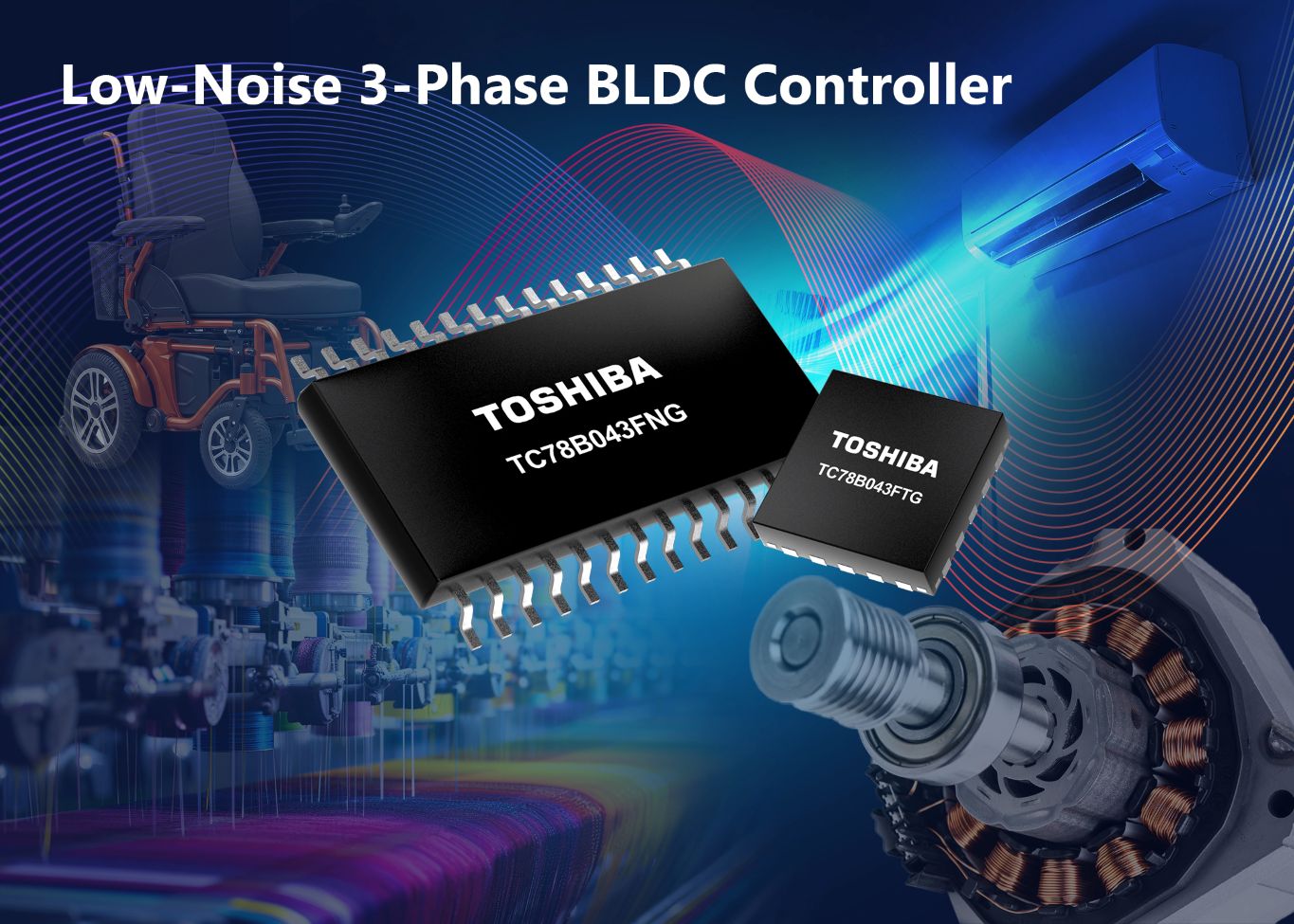

Toshiba Electronics Europe GmbH («Toshiba») ha lanzado dos controladores de accionamiento de modulación por ancho de pulso (PWM) de onda sinusoidal, el TC78B043FNG y el TC78B043FTG, para motores trifásicos de corriente continua sin escobillas (BLDC), que pueden admitir tanto motores de imán permanente superficial (SPM) como motores de imán permanente interior (IPM) con bajo nivel de ruido y alta eficiencia.
En los últimos años, se ha observado una tendencia creciente a utilizar tipos IPM en lugar de tipos SPM para motores BLDC trifásicos con el fin de lograr un bajo coste, un alto rendimiento y par. Entre las aplicaciones típicas se incluyen los electrodomésticos, como aires acondicionados y purificadores de aire, así como una amplia gama de equipos industriales. Sin embargo, los motores IPM son propensos a generar vibraciones y ruido, por lo que existe una gran demanda de controladores de motor que reduzcan el ruido y mejoren la eficiencia del control.
Los dispositivos recién lanzados incorporan un accionamiento de onda sinusoidal de alta resolución y admiten el arranque de onda sinusoidal, lo que ayuda a reducir las vibraciones y el ruido. Además, según las características y el uso del motor, se pueden programar varios ajustes de velocidad en la memoria no volátil (NVM) integrada a través de la interfaz periférica serie (SPI). Esta capacidad permite un control del motor de alta eficiencia mediante el ajuste de parámetros como el control del ángulo de avance.
Una diferencia clave entre los dos dispositivos es que la NVM del TC78B043FNG viene preprogramada con los ajustes iniciales del perfil de velocidad para motores comunes. Esto elimina la necesidad de programarla o configurarla manualmente antes de usarla, lo que acelera el tiempo de desarrollo. Además, el TC78B043FNG tiene cuatro terminales: terminal FGC, terminal LATYPE, terminal LAOFS y terminal LA. Los ajustes de voltaje de estos terminales también permiten un reajuste más detallado de los parámetros de control del motor en la NVM sin la interfaz SPI, como el control del ángulo de avance del motor.
Estos controladores de motor, que funcionan con una alimentación de entre 6 V y 23 V, operan en un amplio rango de temperaturas, desde -40 °C hasta +115 °C. También integran apagado térmico, bloqueo por subtensión, limitador de corriente, detección de sobrecorriente y protección de bloqueo. Ambos dispositivos incluyen reguladores de 5 V integrados, que proporcionan una alimentación estable para componentes externos como sensores Hall o circuitos lógicos, lo que reduce la necesidad de un regulador de tensión adicional en el diseño del sistema.
El TC78B043FNG se aloja en el popular paquete HTSSOP28 (6,3 mm x 9,9 mm), lo que facilita su montaje en la placa gracias a su paquete de terminales. Por otro lado, el TC78B043FTG se presenta en un paquete compacto sin plomo WQFN20 (3,0 x 3,0 mm), lo que permite la miniaturización de la placa de circuito y el montaje en espacios limitados.
Puede encontrar más información sobre ambos dispositivos aquí
