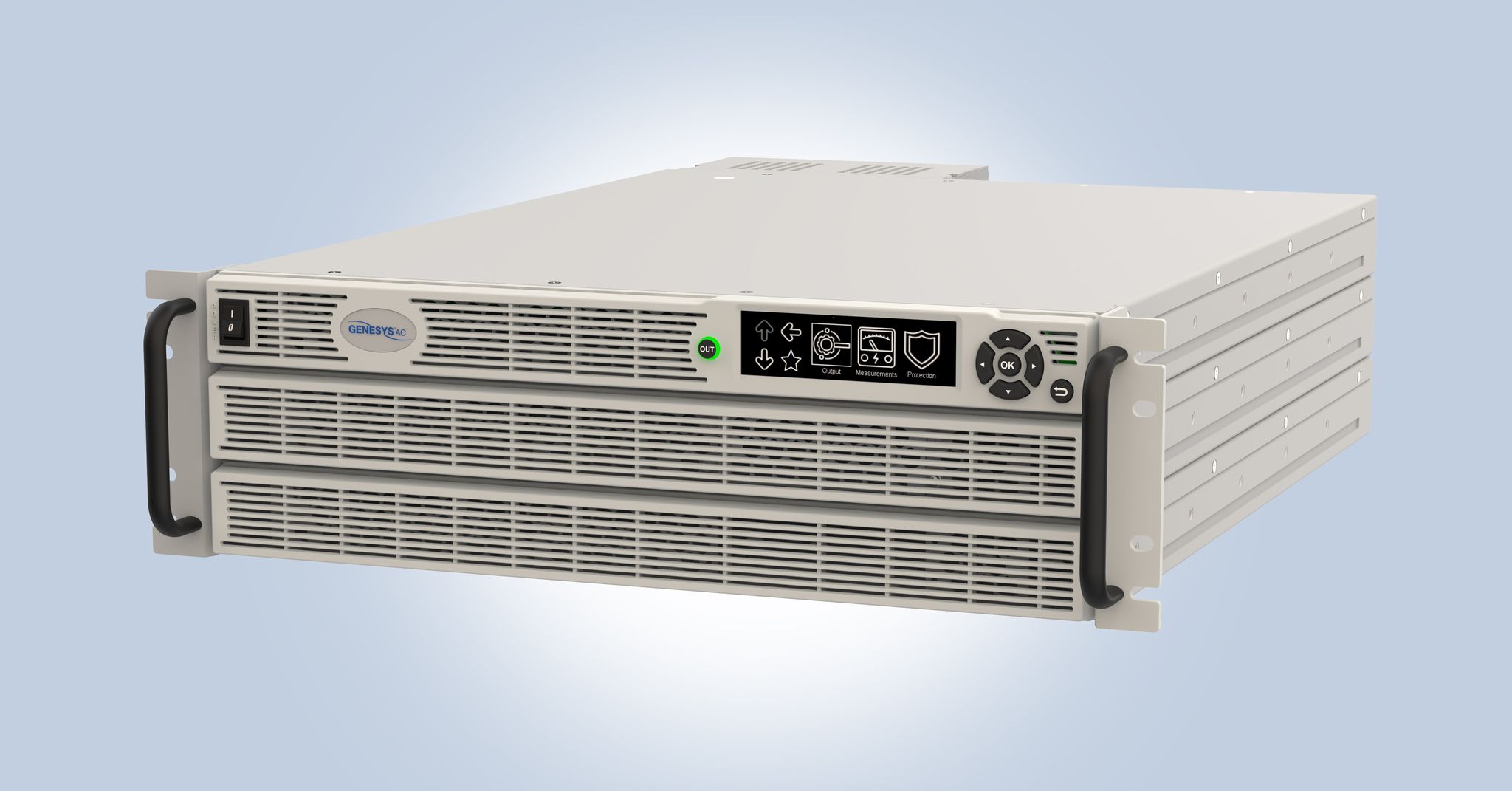

TDK Corporation (TSE 6762) anuncia la expansión de las series TDK-Lambda GENESYS™ AC (GAC) y GENESYS™ AC PRO (GAC-PRO) con fuentes de alimentación programables de CA ahora con calificaciones de 6kVA y 9kVA. Estos formatos complementan los modelos recientemente introducidos de 2kVA y 3kVA, mejorando las capacidades de prueba y medición para la actual serie GENESYS™ de fuentes de alimentación DC programables de 750W a 90kW. Con un chasis de 3U de altura, el GAC y el GAC-PRO proporcionan una densidad de potencia extremadamente alta para una fuente de alimentación AC programable completa.
Los modelos GENESYS™ AC PRO (GAC-PRO) permiten operar en CA, CC o en operación combinada AC+DC. En modo DC (±500V), las fuentes de alimentación pueden funcionar a máxima potencia y corriente, con funciones avanzadas como generación de formas de onda y análisis de armónicos como estándar. El modelo GENESYS™ AC PRO también incluye funcionalidad de control analógico en tiempo real, una característica necesaria para escenarios de prueba más complejos, incluyendo hardware-in-the-loop (HIL). Otras aplicaciones del modelo GENESYS™ AC PRO incluyen equipos de prueba automatizados, aviónica, equipos aéreos, energía eléctrica de aeronaves, defensa (RTCA, Boeing, Estándares Airbus), automoción, movilidad eléctrica y pruebas de fuentes de energía.
Además, la serie GENESYS™ cuenta con un sistema paralelo avanzado que proporciona características operativas comparables a las de una única fuente de alimentación. Los modelos de 2kVA, 3kVA, 6kVA y 9kVA pueden combinarse con el usuario para aumentar la potencia o para ofrecer salidas trifásicas o multifásicas.
Como estándar, se proporcionan interfaces LAN, USB, RS232, RS485 y programación / monitorización analógica. El software de interfaz GUI remoto incluido permite al usuario un control total y la programación de secuencias. Cada modelo GAC y GAC-PRO viene equipado con una interfaz WEB integrada, controladores USB y soporte para comandos SCPI. Los modelos GENESYS™ AC PRO incluyen estándares opcionales de prueba preprogramados para pruebas comunes de IEC (IEC), aeroespaciales y marinas, accesibles a través de la interfaz gráfica. Estas normas reducirán drásticamente el tiempo de prueba, la consistencia y el coste laboral en comparación con los montajes manuales tradicionales.
Los modelos GAC06 y GAC09 miden 423 mm de ancho, 649,7 mm de profundidad y 132,5 mm de alto (3U de alto), pesando menos de 25 kg. La serie de garantía de cinco años está certificada en seguridad según IEC/EN/UL 61010-1 con las marcas CE y UKCA según las directivas de Bajo Voltaje, EMC y RoHS. Los modelos también cumplen con la norma IEC 61204-3 para la inmunidad EMI conducida y radiada (Clase A) y EMC.
Se puede encontrar más información sobre toda la serie GENESYS AC en www.emea.lambda.tdk.com/gac
Aplicaciones principales
- Equipos de prueba automatizados, aviónica (equipos aéreos, energía eléctrica de aeronaves), defensa (RTCA, Boeing, Estándares Airbus), cargadores a bordo de automóviles, e-movilidad y pruebas de fuentes de energía
- Pruebas de final de línea de productos de consumo y comerciales según estándares globales de energía
- Pruebas previas al cumplimiento para IEC61000-4-13
Características principales y beneficios
- 3U de alto, proporcionando una densidad de potencia muy alta para una fuente de corriente alterna completa
- Interfaz intuitiva de panel táctil a todo color
- LAN, USB, RS232, RS485 e interfaces analógicas aisladas como estándar
- Configuración paralela Maestro/Esclavo para aumentar la potencia
- Las unidades pueden combinarse para una configuración multifásica
- Software de interfaz geográfica remota incluido, controladores USB y Labview, programabilidad SCPI
- Bibliotecas de aviónica y pruebas IEC disponibles
- Garantía de cinco años
Datos clave
| Modelo | GAC06 | GAC09 | |
| Potencia de salida | kVA | 6 | 9 |
| Tensión de salida | V | 0 – 350Vac, ±500Vdc (GAC-PRO) | |
| Corriente de salida (máx.) | A (RMS) | 60 | 90 |
| Frecuencia de salida | Hz | 16 – 1200 (16 – 5000 disponibles en GAC-PRO) | |
| Rango de tensión de entrada | Vac | Trifásica 100-240 o 200-480 | |
| Eficiencia | % | Hasta 82,5 | |
| Certificaciones de seguridad | – | IEC/EN/CSA/UL 61010-1 | |
| Tamaño (Ancho x Re x Alto) | mm | 423 x 649,7x 132,5 (19» 3U) | |
| Peso | Kg | < 25kg | |
| Otras características estándar | – | LAN, USB, RS232, RS485 y analógico aislado | |
| Garantía | – | Cinco años | |
