Simulador de paneles solares

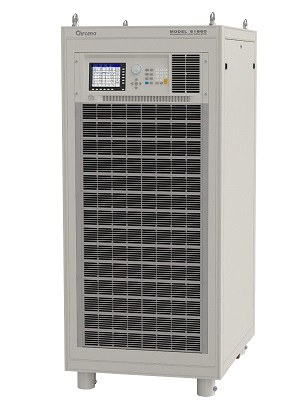

Instrumentos de Medida, S.L. presenta el nuevo simulador de paneles solares modelo 62000H-S de Chroma. Proporciona simulación de curva IV programable con una respuesta transitoria increíblemente rápida para la evaluación del rendimiento de MPPT en dispositivos inversores PV.

Medición de alta velocidad y precisión

La serie 62000H-S tiene muchas ventajas únicas que incluyen circuitos de medición de digitalización de alta velocidad y precisión con una curva I-V controlada de 100 kHz A / D, 25kHz D / A y un mecanismo de filtro digital. El Simulador de paneles solares puede simular una curva I-V con precisión y eliminar el efecto dominó del inversor fotovoltaico. Además, con el modelo SAS I-V incorporado en la unidad independiente puede programar fácilmente los parámetros Voc, Isc, Vmp e Imp para la simulación de curvas I-V, sin un controlador de PC.

Simulación de curva IV

Un conjunto solar real está influenciado por diversas condiciones climáticas como la irradiación, la temperatura, la lluvia y la sombra de los árboles o las nubes, lo que afectará la salida de la curva I-V. El 62000H-S es capaz de almacenar hasta 100 curvas I-V en la memoria del simulador, con un intervalo de tiempo programado de 1-15,000 segundos. Puede simular la curva I-V desde la mañana hasta el anochecer para la prueba del inversor fotovoltaico o la prueba dinámica de la curva I-V transitoria. El 62000H-S tiene un control digital incorporado de 16 bits y circuitos de precisión de medición de voltaje y corriente con una precisión de voltaje de 0,05% + 0,05% FS y una precisión de corriente de 0,1% + 0,1% F.S. Es ideal para el análisis MPPT en tiempo real y el seguimiento de seguimiento de inversores fotovoltaicos a través de nuestro panel de software. El usuario también puede habilitar la función de grabación de datos en el panel durante la prueba de rendimiento de MPPT estática.

Fuente de energía simuladora de curva solar IV

El simulador de paneles solares puede programar fácilmente los parámetros Voc, Isc, Vmp e Imp para simular las diferentes salidas características I-V de varios materiales de células solares con un tiempo de respuesta extremadamente rápido. Además, el modo TABLE es capaz de guardar una matriz de 128 puntos de tensiones y corrientes programadas por el usuario a través de una interfaz remota. Puede crear una curva I-V sombreada, y el modo PROGRAMA I-V puede guardar hasta 100 curvas I-V e intervalos de tiempo de permanencia (1-15,000s) en la memoria. Estas ventajas proporcionan condiciones de control estables y repetitivas que son necesarias para el diseño del inversor fotovoltaico y para las pruebas de verificación. Simulador de paneles solares que es ideal para probar lo siguiente:

  • Diseño y verificación del circuito de seguimiento de potencia máxima y el algoritmo del inversor fotovoltaico.
  • Verifique el límite alto / bajo de voltaje de entrada de funcionamiento permitido para el inversor fotovoltaico.
  • Verifique el límite alto / bajo del voltaje de entrada de funcionamiento permitido para el punto de máxima potencia del inversor.
  • Verifique la eficiencia de seguimiento del punto de máxima potencia estática del inversor fotovoltaico.
  • Mida y verifique la eficiencia general y la eficiencia de conversión del inversor fotovoltaico (* Requiere un medidor de potencia adicional).
  • Verifique el rendimiento de seguimiento del punto de máxima potencia del inversor para curvas dinámicas. (EN50530, Sandia, estándar CGC / GF004)
  • Verifique el rendimiento de seguimiento del punto de máxima potencia del inversor en diferentes condiciones de tiempo, desde la mañana hasta el anochecer.
  • Verifique el mecanismo de seguimiento del punto de máxima potencia del inversor para la curva I-V cuando la matriz solar está sombreada por nubes o árboles.
  • Simule la curva I-V bajo las temperaturas ambientales reales dentro de la sala de quemado para realizar pruebas de quemado del inversor.
