Nexperia lanza diodos de protección ESD para USB4 y Thunderbolt, que garantizan la integridad de la señal más allá de 10 GHz.

La serie de protección de 1 V ofrece un rendimiento de RF excepcional y flexibilidad para diferentes diseños

Nexperia presentó hoy una nueva serie de cinco diodos de protección de 1 V de alto rendimiento que proporcionan protección optimizada para líneas de transmisión de radiofrecuencia (RF) acopladas a CA contra descargas electrostáticas (ESD), sobrecorrientes y cortocircuitos. Estos diodos, como los PESD1V0C1BSF y PESD1V0H1BSF, son ideales para proteger las interfaces USB4® y Thunderbolt™ que se encuentran en diversas aplicaciones, como teléfonos celulares, dispositivos electrónicos portátiles, sistemas de comunicación, así como computadoras y otros periféricos.

Dado que las velocidades de datos para las interfaces USB4 y Thunderbolt superan los 10 GHz, la protección ESD debe ofrecer un rendimiento de RF superior, a la vez que protege eficazmente los circuitos integrados sensibles contra eventos ESD y pulsos de sobretensión, en particular los causados por posibles cortocircuitos entre Vbus y TX/RX en interfaces USB Tipo-C no compatibles. La elección óptima del dispositivo de protección ESD depende de la disposición individual de la placa de circuito impreso (PCB). Si bien las placas con pistas más cortas entre el CI del transceptor y el dispositivo de protección se benefician de una menor inductancia parásita, esto tiene la consecuencia no deseada de reducir la robustez general del sistema contra ESD. Por otro lado, las placas con pistas más largas presentan menos problemas de sujeción (debido a la mayor inductancia), pero los problemas de integridad de la señal pueden convertirse en un problema. «Con esta nueva serie de diodos de protección, Nexperia ofrece a los diseñadores la flexibilidad de seleccionar el dispositivo más adecuado para la disposición específica de su placa, ofreciendo así el máximo nivel de protección», afirma Stefan Seider, gerente sénior de producto de Nexperia. Nexperia también ofrece modelos de simulación de RF y SEED (ESD) para optimizar la elección del dispositivo.

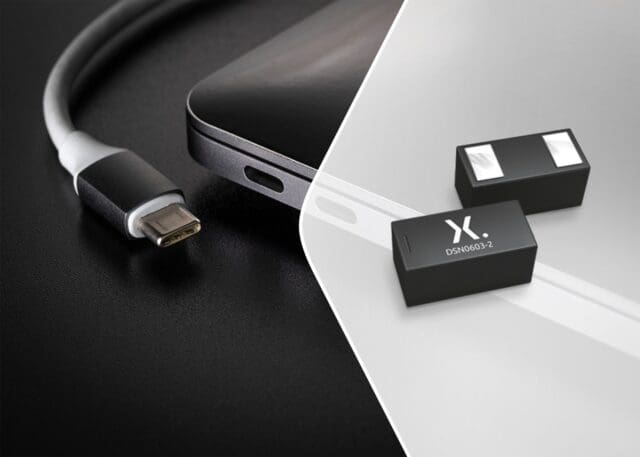

Estos diodos protegen las interfaces USB4 y Thunderbolt contra eventos ESD de hasta +/-18 kV, a la vez que ofrecen la mejor resistencia a sobretensiones de su clase (hasta Ipp = 9,6 A en promedio). La capacitancia ultrabaja de estos diodos, alojados en el encapsulado DSN0603-2 (SOD962-2) de Nexperia, de inductancia ultrabaja y sin conductores, de eficacia probada en la industria, se traduce en pérdidas de inserción mínimas (hasta -0,21 dB a 12,8 GHz) sin resonancia hasta 40 GHz.

Para obtener más información sobre la cartera de dispositivos de protección ESD de Nexperia para interfaces de alta velocidad, visite la página de productos de Nexperia.
