Melexis amplía su oferta de sensores de posición inductivos de última generación

Melexis presenta el MLX90513. Este CI de sensor inductivo con una precisión excepcional está diseñado especialmente para aplicaciones de pedales y dirección en automoción. Gracias al MLX90513, esta tecnología de vanguardia ya no está reservada a un público selecto. Esta interfaz de sensor ASIL C incorpora procesamiento digital de señales en chip para mejorar las prestaciones sin retardo.

Para muchas aplicaciones de detección de posición, la combinación de alta precisión y completa inmunidad a campos parásitos es el santo grial. Por fin se ha acabado su búsqueda.

RENDIMIENTO

El nuevo sensor de posición MLX90513 de Melexis ofrece una precisión de ±0,1% a escala completa (±0,36˚ en una implementación rotatoria con un rango de 360˚). Además, su latencia inferior a 20 µs, que puede reducirse a cero mediante programación, permite implementar un bucle de control rápido, lo que garantiza una capacidad de respuesta superior del sistema. Este ASSP inductivo presenta inmunidad nativa a los campos electromagnéticos parásitos (requisitos de la norma ISO 11452-8). Al mismo tiempo, la sensibilidad de este sensor no se ve afectada por la deriva térmica.

SALIDA FLEXIBLE

La posibilidad de configurar la salida permite suministrar los datos de detección de posición como señales ratiométricas analógicas, PWM, SENT o SPC. Esto significa que se pueden abordar protocolos de salida relacionados con numerosos criterios de aplicación diferentes. Es el único sensor de posición inductivo del mercado que dispone de una salida SPC. La opción con un tiempo de tick de 0,5 µs (SENT o SPC rápido) es otro elemento diferenciador, que ningún otro sensor inductivo puede ofrecer actualmente. La capacidad de realizar la conformación de impulsos en los modos PWM, SENT y SPC resulta muy valiosa, ya que permite reducir las emisiones electromagnéticas.

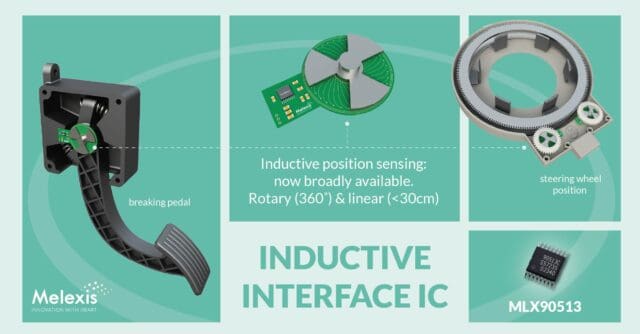

APLICACIONES

Entre los usos del MLX90513 se encuentran:

• posicionamiento del pedal del acelerador/acelerador/freno
• posicionamiento del ángulo del volante de dirección
• posicionamiento en ángulo de válvulas o actuadores
• aplicaciones lineales de gran longitud de carrera (hasta 30 cm).

Se ha tenido en cuenta la importancia de la seguridad funcional (ISO 26262), siendo el sensor compatible con la integración de sistemas hasta ASIL D. Además, el MLX90513 puede utilizarse junto con los sensores magnéticos de Melexis para proporcionar redundancia al sistema, ya que estos dispositivos no interferirán entre sí (generando diafonía).

ROBUSTEZ

El MLX90513 se suministra en un encapsulado compacto TSSOP-16. Su rango de temperatura de trabajo va desde -40oC a +160oC permite su instalación en entornos de aplicación adversos. La disposición trifásica de las bobinas mejora la linealidad gracias al filtrado de armónicos. La linealización de 32 puntos del dispositivo permite igualar los errores de no linealidad angular. La protección contra sobretensión y polaridad inversa subraya aún más su robustez operativa. Gracias al uso de métodos de medición inductivos, las implementaciones de sistemas pueden ser mucho más ágiles y la integración resulta más sencilla.

«Los proveedores de primer nivel quieren tener acceso a una tecnología de detección de posición de alta precisión», señala Lorenzo Lugani, Director de Producto de Sensores Inductivos de Melexis. «A través de nuestro dispositivo MLX90513, las soluciones de detección inductiva de posición están disponibles para un público más amplio».
