CIs sensor magnético Micropower robustos que maximizan la vida útil de la batería y mejoran la eficiencia del Sistema

Allegro MicroSystems Europe ha anunciado el lanzamiento de una familia de circuitos integrados interruptor Micropower de efecto Hall: el APS11700 y el APS11760, diseñados específicamente para aplicaciones alimentadas por batería en entornos adversos industriales y de automoción. La gestión automática de energía permite una corriente de alimentación promedio tan baja como 6µA mientras funciona directamente desde la batería de un vehículo u otra fuente no regulada. La gestión de energía se realiza en segundo plano y es transparente para el sistema host, lo que los convierte en una actualización inmediata para los interruptores de efecto Hall existentes o en un reemplazo de estado sólido para los microinterruptores mecánicos o interruptores de láminas.

“Gracias a la combinación única de robustez y potencia ultrabaja del APS11700 / 760, finalmente hay una actualización fiable y de estado sólido para reed y microinterruptores, incluso en las aplicaciones más sensibles a la energía donde el sensor se conectará directamente a la batería “, explica Jim Judkins, director de línea de productos para circuitos integrados de sensores de posición de Allegro.

Estos dispositivos monolíticos incluyen una placa de Hall estándar o una placa de Hall vertical, un amplificador de pequeña señal, estabilización chopper, un disparador Schmitt, un controlador automático de gestión de energía y un transistor de salida NMOS. El APS11700 utiliza un elemento de detección de efecto Hall planar estándar, mientras que el APS11760 implementa la tecnología AVHT en forma de un elemento sensor vertical de efecto Hall basado en silicio. Los dispositivos APS11760 son, por lo tanto, sensibles al flujo magnético paralelo a la cara del encapsulado CI, imitando la sensibilidad en el plano de los interruptores de láminas comunes.

Los dispositivos APS11700 / 760 vienen pre-configurados con la sensibilidad magnética, los umbrales y la polaridad del usuario; También hay una opción de salida activa-alta o activa-baja para facilitar la integración en subsistemas electrónicos. Estos circuitos integrados están calificados para AEC-Q100 Grado 0 y cumplen con la norma ISO 26262: 2011 ASIL A cuando se aplican correctamente, lo que los hace adecuados para la automoción y otros sistemas de seguridad. Pueden tolerar hasta 40V y la temperatura de unión hasta 165 ° C. Además, están protegidos internamente contra sobretensión, batería inversa, volcado de carga, cortocircuitos de salida, ESD modelo cuerpo humano hasta ± 11kV y otras condiciones de EMC.

Las aplicaciones típicas incluyen:

  • Sensores de apertura / cierre / bloqueo para puertas de automóviles, tapas, baúles, pantallas LCD, iluminación interior, etc.
  • Elevadores, pedales y otros controles del conductor / Interfaces hombre-máquina (HMI)
  • Detección de nivel de fluidos
  • Sensores de vuelco (ángulo de banco), pata de cabra y HMI en vehículos de 2 y 3 ruedas
  • Electrodomésticos / pequeño electrodoméstico.
  • Movimiento inteligente, por ejemplo, robótica, máquinas expendedoras, equipos de ejercicios, persianas / cortinas motorizadas, etc.

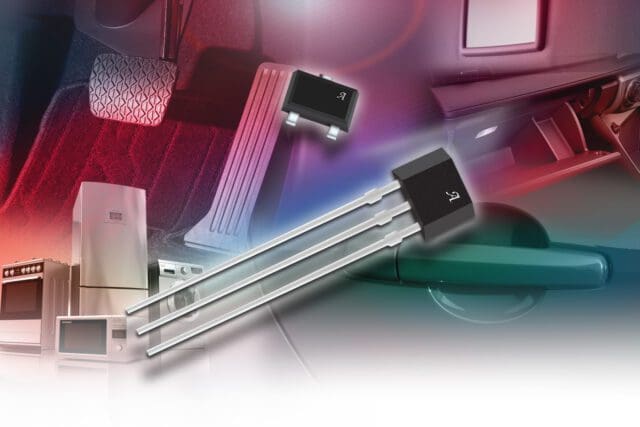

Dos estilos de encapsulados están disponibles; El encapsulado LH de Allegro es de bajo perfil, estilo SOT-23W, para aplicaciones de montaje en superficie; La UA es un encapsulado en línea (SIP) ultra-mini, de 3 clavijas, para montaje en orificio pasante. Ambos encapsulados están libres de plomo (Pb), con un revestimiento de plomo de estaño 100% mate.

Haga clic aquí para descargar una copia de la hoja de datos del sensor magnético de micro potencia APS11700 y APS11760.



Por favor, haga click aquí para descargar una copa de la hoja de características de los CIs sensor magnético Micropower APS11700 y APS11760.



Acerca de Allegro MicroSystems

Allegro MicroSystems, (Allegro) es un líder en el desarrollo de semiconductores de potencia y detección de alto rendimiento. Las soluciones innovadoras de Allegro sirven a las aplicaciones de alto crecimiento dentro del mercado automotriz, con un enfoque adicional en soluciones industriales y de consumo / computación. Allegro tiene su sede en Manchester, New Hampshire (EE. UU.) Con diseño, aplicaciones y centros de soporte de ventas ubicados en todo el mundo. Para obtener más información, visite www.allegromicro.com



Sobre Allegro Microsystems Europa

Allegro Microsystems Europa, con sede en Chertsey, Reino Unido, es la oficina operativa de ventas y comercialización europea, y opera una red de representantes y distribuidores en toda Europa. Allegro cuenta con centros técnicos y de marketing en Heidelberg en Alemania. Allegro también dispone de un centro de ingeniería de diseño en el centro de Edimburgo, en Escocia y un centro técnico y de marketing en Annecy en Francia.
