CC/CC de 2W genera tensiones de polarización de accionamiento de compuertas programables para dispositivos IGBT, SiC, Si y GaN en cascada.

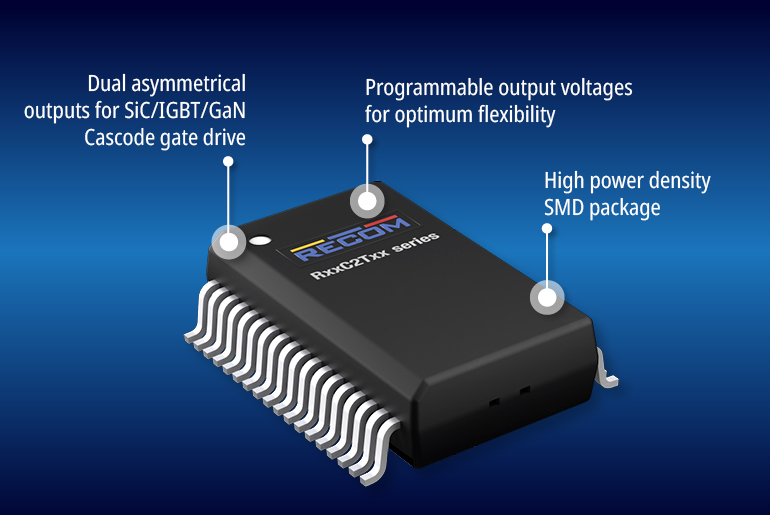

Con su nuevo convertidor CC/CC R24C2T25, RECOM simplifica la generación de tensiones de polarización de accionamiento de compuertas para una amplia gama de tipos de conmutadores. Disponible en un práctico y rentable encapsulado SSOP de 7,5 x 12,83mm y 36 patillas, la pieza funciona con una entrada de 21-27VCC y proporciona tensiones de salida dobles, asimétricas, reguladas y programables, adecuadas para los controladores de compuerta de los conmutadores en cascada IGBT, Si, SiC y GaN. El R24C2T25 de 2W puede ajustarse mediante redes de resistencias externas para proporcionar un rango de +2,5 a +22,5VCC en una salida y de -2,5 a ‑22,5VCC en la segunda, con una suma global de tensiones de 18 a 25VCC, por ejemplo +15/-3V, para accionar compuertas MOSFET de SiC de forma eficiente. Las tensiones se mantienen dentro de +/-1,5% y previenen el riesgo de sobretensión y daños.
El aislamiento del R24C2T25 es de 3kVCA/1min con una capacitancia de acoplamiento ultrabaja de 3,5pF y una inmunidad transitoria en modo común de +/-150V/ns. Esto hace que estas piezas sean ideales para alimentar accionamientos de compuerta de lado alto con bordes de conmutación de tensión y corriente rápidos.
La temperatura nominal es de hasta 82°C ambiente a 2W de salida con 2,5W disponibles hasta 75°C. También se dispone de potencia útil reducida hasta el máximo del paquete de 125°C.
El R24C2T25 está totalmente equipado, con arranque suave, bloqueo por sobretensión y subtensión de entrada, apagado térmico y protección de sobrealimentación de salida. También se proporciona bloqueo por sobretensión y subtensión de salida para garantizar que los dispositivos de potencia no puedan verse sometidos a tensiones de compuerta no válidas. Se proporciona una señal de «power-good» junto con un control ON/OFF para poner el dispositivo en modo de espera con un consumo de corriente inferior a 700µA.
«Proporcionar voltajes de accionamiento de compuerta de precisión es vital, especialmente para los dispositivos de última generación con brecha ancha», comenta Matthew Dauterive, Director de producto CC/CC de RECOM. «El R24C2T25 puede ajustarse a los niveles de tensión óptimos para obtener la mejor combinación de eficiencia y seguridad del sistema»«.
La R24C2T25 cuenta con una garantía de tres años y está disponible a través de todos los distribuidores autorizados de RECOM o mediante contacto directo con el fabricante. Se pueden solicitar muestras a través del sitio web de RECOM.
