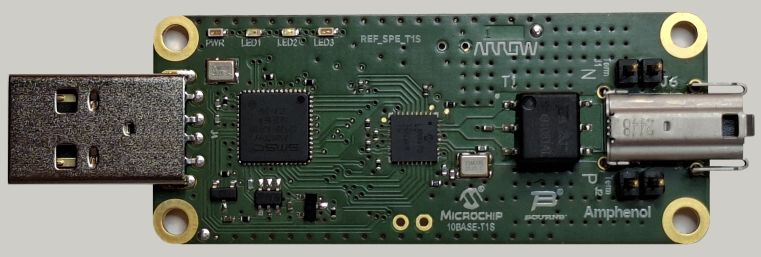

Arrow Electronics ha anunciado el lanzamiento de una nueva plataforma de evaluación, diseñada en colaboración con Microchip Technology, Bourns y Amphenol: la placa de diseño de referencia 10BASE-T1S REF_SPE_T1S. Este diseño de referencia ayuda a los ingenieros a adoptar Ethernet de un único par de hilos (SPE) abordando la conexión magnética que vincula los datos al cable físico y permite la evaluación a nivel del sistema de la integridad de la señal, el comportamiento CEM y la inmunidad al ruido en aplicaciones del mundo real.
El rendimiento SPE (Single Pair Ethernet) se define no solo por el PHY, sino por la calidad de la interfaz magnética que lo conecta al cable. Basado en el PHY LAN8670 10BASE-T1S de Microchip y el conector SPE compatible IEC 63171-6 de Amphenol, este diseño demuestra cómo los transformadores de aislamiento integrados y los componentes magnéticos de choque de modo común (CMC) de Bourns (modelo SM91081AL) desempeñan un papel esencial en la capa física.
Al mejorar significativamente el rechazo de ruido en modo común y el aislamiento galvánico, especialmente a bajas frecuencias, la placa ayuda a mantener la integridad de la señal y la estabilidad de la conexión en entornos industriales y de automatización de edificios eléctricamente ruidosos.
Impulsando la conectividad industrial
A medida que las industrias se alejan de los sistemas heredados como CAN o RS-485, se produce una creciente necesidad de conectividad Ethernet fiable en la periferia de la red, incluyendo sensores y actuadores. Mediante la utilización de un diseño de transformador integrado en lugar de enfoques tradicionales de aislamiento basados solamente en condensadores, esta placa de evaluación ofrece una claridad de señal y conectividad mejorada, particularmente por medio de una atenuación superior del ruido de baja frecuencia y una inmunidad mejorada a las interferencias conducidas y radiadas.
Este enfoque proporciona un margen de error necesario contra el ruido eléctrico común en entornos industriales y respalda un mejor rendimiento en CEM (Compatibilidad Electromagnética) y emisiones, ayudando a los ingenieros de diseño a cumplir con los requisitos de cumplimiento normativo de manera más eficiente.
Evaluación e implementación
Ya sea para automatización de fábricas, sistemas HVAC o controles de edificios, esta plataforma SPE alimentada por USB proporciona una demostración en vivo de la robustez de la red. Los ingenieros pueden comparar directamente el aislamiento basado en transformadores contra el aislamiento de condensadores, observar el comportamiento de supresión de ruido en modo común y evaluar el rendimiento de CEM y emisiones.
Arrow proporciona esta herramienta como una solución esquemática de referencia para nuevos diseños que también permite a los diseñadores medir la estabilidad de la red en configuraciones punto a punto y multipunto 10BASE-T1S, validando la estabilidad de la red y el rendimiento del canal SPE antes de finalizar el diseño del producto final.
El centro de soluciones de ingeniería (ESC) de Arrow ofrece servicios avanzados de asistencia técnica y personalización.
Disponibilidad
El diseño de referencia 10BASE-T1S REF_SPE_T1S está disponible ahora a través de Arrow. Para más información, visite https://www.arrow.com/
