Álava Ingenieros de la mano de Yokogawa Test & Measurement y Cinergia lanza la nueva generación de instrumentación para aplicaciones de Electrónica de Potencia

El analizador de potencia más preciso y versátil del mercado

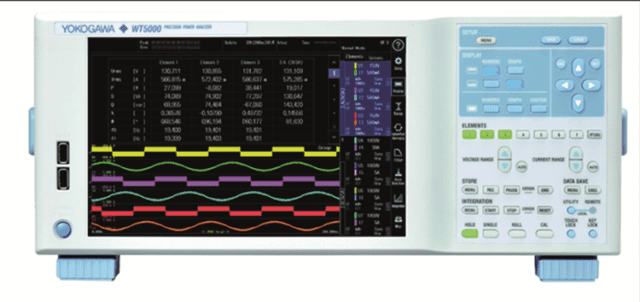

El nuevo YOKOGAWA WT5000 es el primero de una nueva generación de analizadores de potencia que ofrece una precisión de medida de potencia excepcional de ± 0,03% en 50/60 Hz que, combinado con la estabilidad, la inmunidad del ruido y la flexibilidad modular, permite cubrir las necesidades de medición más exigentes de hoy en día. Sus 7 módulos de entrada de potencia permiten medir armónicos en sistemas trifásicos, además de visualizar los armónicos de dos funciones simultáneamente, cada uno de ellos hasta el orden 500 y hasta 300kHz de la frecuencia fundamental. Las entradas de 30 A y 5 A se pueden intercambiar para realizar pruebas con vehículos eléctricos, vehículos de pila de combustible, algo ideal si se tiene que trabajar con una gran variedad de motores. Las opciones /MTR1 y /MTR2 del WT5000, permiten evaluar hasta cuatro motores simultáneamente sobre un mismo equipo. Gracias a estas cuatro entradas, es posible medir las fases A, B, C y Z de cada motor. No debemos olvidar que uno de los elementos esenciales para determinar el rendimiento de un instrumento de medida de potencia es el convertidor A/D, el WT5000 utiliza un conversor de 18-bit con un frecuencia de muestreo máxima de 10 MS/s.

  • Precisión del 0,03% en 50/60 Hz en la medida de potencia (0.01% lectura+ 0.02% rango)
  • 10 MS/s 18-bit ADC
  • Hasta 7 módulos de potencia intercambiales con entradas de 30 A, 5 A y sensor externo
  • 4 entradas para evaluación de motor
  • Pantalla táctil
  • 32 GB de memoria interna

Scopecorders como solución para una adquisición de datos multicanal y flexible

El nuevo ScopeCorder DL350 de YOKOGAWA es el instrumento de medición más completo y totalmente portátil capaz de capturar, visualizar, registrar y analizar una amplia variedad de parámetros eléctricos y físicos en sectores industriales como automoción, electrónica, energía, transporte y mecatrónica. Al igual que otros modelos de la familia ScopeCorder de Yokogawa, el DL350 combina características de un osciloscopio de uso general y las de un sistema de adquisición de datos de alta velocidad en un único instrumento portátil. A diferencia de otras soluciones de medición portátiles, como los osciloscopios y los combinados osciloscopios/ multímetros, el DL350 añade niveles excepcionalmente altos de precisión en mediciones de campo, entradas aisladas ópticamente para medidas de alta tensión y gran capacidad de memoria que permiten grabar durante varias horas o incluso días. Otra característica clave del ScopeCorder DL350, y que no ofrecen otros instrumentos portátiles, es su modularidad plug&play, que le permite ser configurado indistintamente para adaptarse a una gran variedad de aplicaciones de usuario. Ya sea para realizar medidas sencillas de voltaje de alta precisión o registrar una mezcla de señales procedentes de sondas de corriente, sensores de temperatura, extensómetros, acelerómetros y buses serie (CAN-FD, LIN,…).

  • Tipo de Módulos: Hasta 18 modelos intercambiales
  • Número de Canales: Hasta 32 canales en un mismo equipo
  • Velocidad de muestreo: Hasta 100 MS/s de velocidad de muestreo
  • Memoria de Adquisición: Hasta 100 mill. de puntos por módulo
  • Aislamiento: Canales aislados ópticamente
  • Extras: Entrada GPS, Pantalla táctil, portátil con batería interna

Nueva gama PLUS de Convertidores de potencia AC/DC bidireccionales y regenerativos quede pueden operar como Fuente o como Carga en un mismo equipo

CINERGIA es una empresa española con más de 10 años de experiencia especializada en el diseño, desarrollo, fabricación y puesta en marcha de convertidores de potencia especialmente diseñados para aplicaciones académicas, de investigación y ensayos de laboratorio. El convertidor de potencia se basa en una estructura bidireccional con topología back-to-back posibilitando la regeneración de energía a la red eléctrica y las aplicaciones 2Q y 4Q, cuyos rangos de potencia unitarios van desde 7.5 a 200kVA con posibilidad de paralelización. La nueva gama PLUS de convertidores de potencia de CINERGIA, no solo ha mejorado la parte operativa y de control, sino que además proporcionan una mayor velocidad y mayor potencia de cálculo. El nuevo modelo GE/EL+ vAC/DC es el equipo más completo de su portfolio. Aúna las funcionalidades de cuatro productos en un único equipo:

  • El GE+ vAC (Emulador de Red Regenerativo 4Q Bidireccional)
  • La DCPS+ (Fuente DC Regenerativa 4Q Bidireccional)
  • La EL+ vAC (Carga Electrónica Regenerativa AC 4Q Bidireccional)
  • La EL+ vDC (Carga Electrónica Regenerativa DC 4Q Bidireccional).

La selección del tipo de operación (GE o EL) se realiza mediante el SW de arranque. La selección del modo (AC o DC) se realiza mediante un conmutador manual. Destacar que el sistema de control y el software de operación han sido desarrollados íntegramente por el equipo de ingenieros de CINERGIA, por lo que existe la posibilidad de adaptar sus soluciones a las necesidades específicas de cada aplicación.
