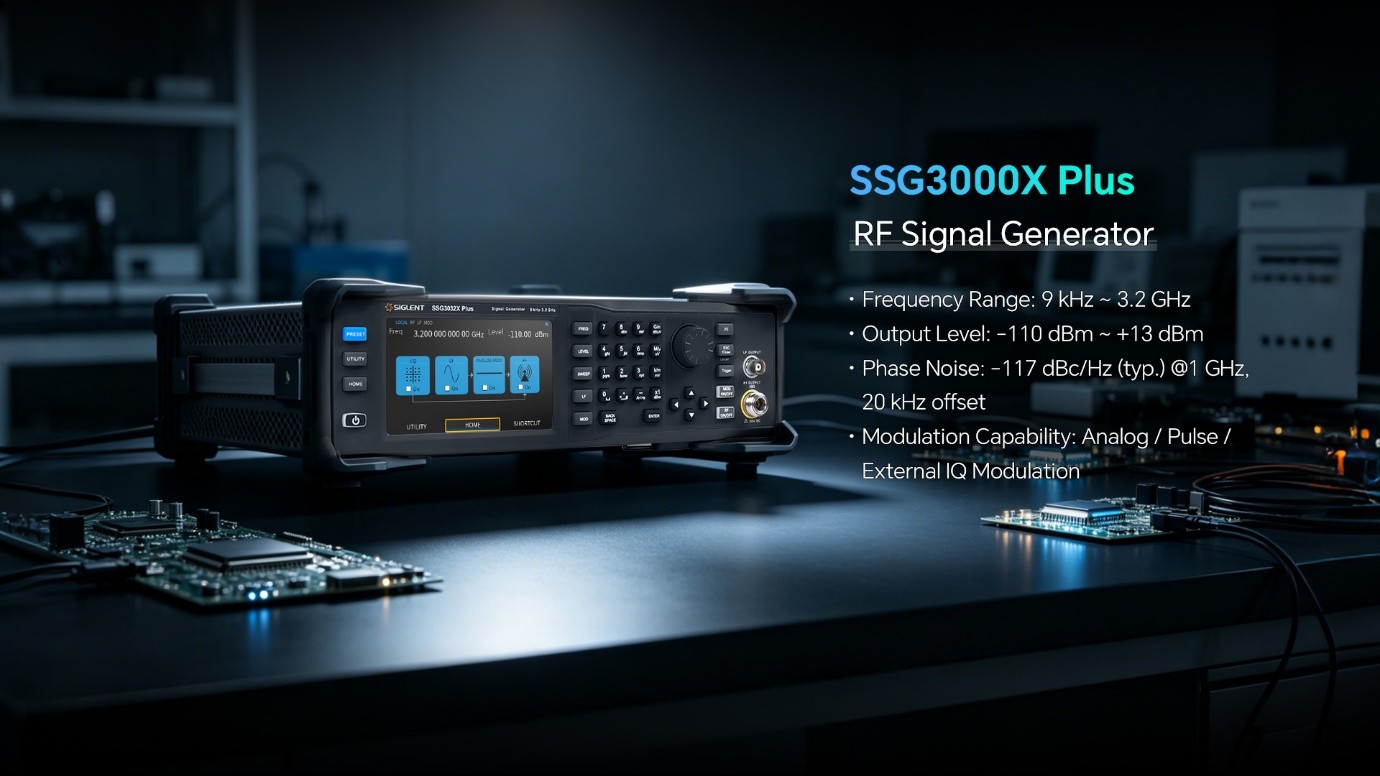

SIGLENT presenta la nueva serie de generadores de señales RF SSG3000X Plus

A medida que las aplicaciones RF continúan evolucionando, también cambian los requisitos de la generación de señales de propósito general. La conectividad inalámbrica, los dispositivos IoT, la creciente integración de componentes RF y el uso cada vez más extendido de tecnologías RF en educación, desarrollo y producción generan una mayor demanda de instrumentos de gama de entrada que ofrezcan una calidad de señal fiable, un control preciso del nivel de salida y opciones flexibles de modulación, manteniendo al mismo tiempo un manejo práctico para el uso diario.

Con la nueva serie SSG3000X Plus, SIGLENT responde a estas nuevas exigencias presentando la sucesora de su consolidada serie SSG3000X. Esta nueva generación eleva el nivel de prestaciones de los generadores de señales RF analógicos de gama de entrada de SIGLENT, manteniendo su enfoque en aplicaciones de RF de propósito general.

La serie SSG3000X Plus ofrece rangos de frecuencia desde 9 kHz hasta 2,1 GHz o 3,2 GHz, según el modelo, con una resolución de ajuste de frecuencia de 0,01 Hz. El ruido de fase típico alcanza -117 dBc/Hz con una portadora de 1 GHz y un offset de 20 kHz, permitiendo generar señales RF limpias y precisas para aplicaciones de desarrollo, educación y producción.

Los niveles de salida comienzan en -110 dBm, con prestaciones especificadas hasta +13 dBm y un nivel de salida máximo ajustable de +20 dBm. La precisión de nivel típica es ≤0,7 dB, lo que permite un control estable y repetible de la señal aplicada al dispositivo bajo prueba (DUT).

Además de la generación CW, la serie SSG3000X Plus incorpora modulación AM, FM y de fase, utilizando fuentes de modulación internas, externas o combinadas. También ofrece modulación por pulsos con una relación ON/OFF de ≥68 dBc. Un generador de trenes de pulsos opcional amplía las posibilidades de la plataforma para experimentos y configuraciones de prueba de RF pulsada más avanzados.

Para aplicaciones que requieren señales RF moduladas, los modelos SSG3000X-IQE Plus ofrecen modulación IQ externa. En combinación con una fuente IQ de banda base adecuada, como un generador de la serie SIGLENT SDG6000X, permiten generar señales moduladas en IQ con un ancho de banda RF típico de hasta 200 MHz. Esta configuración también permite aplicaciones como la generación de señales de dos tonos para pruebas de intercepción de tercer orden (TOI).

La generación Plus incorpora además funciones diseñadas para simplificar los procesos de medida de RF. Es posible integrar sensores de potencia USB para la medición de potencia y el control del nivel de salida, permitiendo que el generador ajuste su salida en función de la potencia realmente medida en el dispositivo bajo prueba. Esto resulta especialmente útil para compensar las pérdidas introducidas por cables, componentes u otros elementos situados en la ruta de la señal entre el generador y el DUT.

Una pantalla táctil capacitiva de 5 pulgadas proporciona acceso directo a las funciones del instrumento, mientras que la compatibilidad con teclado y ratón ofrece opciones adicionales de manejo. El acceso remoto mediante navegador web permite controlar el instrumento desde ordenadores y dispositivos móviles sin necesidad de software específico. Las interfaces USB y LAN se incluyen de serie, mientras que GPIB y una referencia de frecuencia OCXO de mayor precisión están disponibles como opciones.

Gracias a estas prestaciones, la serie SSG3000X Plus cubre una amplia variedad de aplicaciones RF de propósito general, desde educación y primeros trabajos con RF hasta caracterización de componentes, desarrollo, resolución de problemas y pruebas de producción.

El lanzamiento de la serie SSG3000X Plus marca la transición de SIGLENT desde la plataforma SSG3000X existente hacia una nueva generación de generadores de señales RF de gama de entrada. La serie ha sido desarrollada para ofrecer a los ingenieros de medida RF una fuente de señal con las prestaciones y capacidades necesarias para las aplicaciones prácticas del día a día.

La serie SSG3000X Plus ofrece un nuevo punto de entrada para usuarios que necesitan las funciones esenciales de generación de señales RF, con el margen necesario para aprender, experimentar y seguir avanzando.
