Serie XTR: Fuentes de alimentación trifásicas de carril DIN

    Serie XTR

    Autor: Frank Chen, Product Strategy Center de MEAN WELL

    Traducción: Departamento de Marketing de Electrónica OLFER

    Las series TDR-240/480/960 de MEAN WELL llevan más de una década en el mercado, cuentan con un amplio reconocimiento y con millones de unidades vendidas. Estos productos se han utilizado en automatización industrial, infraestructuras eléctricas, equipos de energía renovable, conmutadores de red, equipos de fabricación de semiconductores y más.

    Para ofrecer una solución aún más competitiva y rentable, MEAN WELL nos presenta su nueva serie XTR con modelos de 240W, 480W y 960W incluidos en el amplio catálogo de Electrónica OLFER.

    La serie XTR reemplaza a la serie TDR y además cuenta con mejoras en todos los aspectos: tamaño, eficiencia, características, garantía, aprobaciones de seguridad y precio.

    Principales mejoras:

    • Diseño compacto: Ocupa entre un 16% y un 28% menos de espacio (según el modelo), ahorrando un valioso espacio para la instalación
    • Más opciones de tensión: Todos los niveles de potencia ahora disponibles en salidas de 12V, 24V, 36V y 48V para satisfacer diversas necesidades de aplicación
    • Mayor eficiencia: Hasta un 96%, lo que proporciona un mayor ahorro de energía
    • Mayor rango de temperatura de funcionamiento: de -40°C a +85°C, con funcionamiento a plena carga hasta +60°C para entornos hostiles
    • Certificaciones de seguridad más amplias: compatible con más países y campos de aplicación
    • Mayor durabilidad: Componentes cuidadosamente seleccionados con una garantía extendida de 5 años (en comparación con los 3 años del TDR)
    • Más rentabilidad: Precios optimizados para ayudar a reducir los costes del sistema

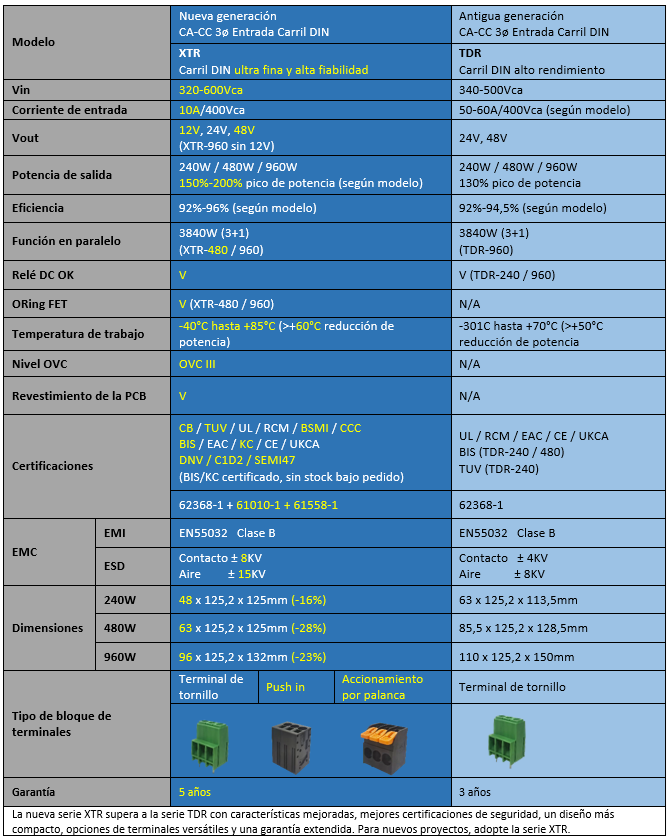

    Modelo Nueva generación

    CA-CC 3ø Entrada Carril DIN

    		 Antigua generación

    CA-CC 3ø Entrada Carril DIN
    XTR

    Carril DIN ultra fina y alta fiabilidad

    		 TDR

    Carril DIN alto rendimiento
    Vin 320-600Vca 340-500Vca
    Corriente de entrada 10A/400Vca 50-60A/400Vca (según modelo)
    Vout 12V, 24V, 48V

    (XTR-960 sin 12V)

    		 24V, 48V
    Potencia de salida 240W / 480W / 960W

    150%-200% pico de potencia (según modelo)

    		 240W / 480W / 960W

    130% pico de potencia
    Eficiencia 92%-96% (según modelo) 92%-94,5% (según modelo)
    Función en paralelo 3840W (3+1)

    (XTR-480 / 960)

    		 3840W (3+1)

    (TDR-960)
    Relé DC OK V V (TDR-240 / 960)
    ORing FET V (XTR-480 / 960) N/A
    Temperatura de trabajo -40°C hasta +85°C (>+60°C reducción de potencia) -301C hasta +70°C (>+50°C  reducción de potencia
    Nivel OVC OVC III N/A
    Revestimiento de la PCB V N/A
    Certificaciones CB / TUV / UL / RCM / BSMI / CCC

    BIS / EAC / KC / CE / UKCA

    DNV / C1D2 / SEMI47

    (BIS/KC certificado, sin stock bajo pedido)

    		 UL / RCM / EAC / CE / UKCA

    BIS (TDR-240 / 480)

    TUV (TDR-240)
    62368-1 + 61010-1 + 61558-1 62368-1
    EMC EMI EN55032   Clase B EN55032   Clase B
    ESD Contacto ± 8KV

    Aire         ± 15KV

    		 Contacto   ± 4KV

    Aire           ± 8KV
    Dimensiones 240W 48 x 125,2 x 125mm (-16%) 63 x 125,2 x 113,5mm
    480W 63 x 125,2 x 125mm (-28%) 85,5 x 125,2 x 128,5mm
    960W 96 x 125,2 x 132mm (-23%) 110 x 125,2 x 150mm
    Tipo de bloque de terminales Terminal de tornillo Push in Accionamiento por palanca Terminal de tornillo
    Garantía 5 años 3 años
    La nueva serie XTR supera a la serie TDR con características mejoradas, mejores certificaciones de seguridad, un diseño más compacto, opciones de terminales versátiles y una garantía extendida. Para nuevos proyectos, adopte la serie XTR.



    Características

    • Admite entrada trifásica de 320-600Vca para sistemas de alimentación industriales
    • Diseño ultra fino: 48-96mm de ancho según el modelo
    • Pico de potencia máxima del 150% al 200%
    • Alta eficiencia: 92%-96%, bajo consumo sin carga <2,5W~3,1W (según el modelo)
    • Amplio rango de temperatura de funcionamiento: -40°C a +85°C (reducción de potencia por encima de +60°C)
    • Función de paralelo integrada para extensión de potencia (XTR-480/960)
    • Equipado con señal DC-OK y transistor OR-ing FET (XTR-480/960) para una mayor redundancia y fiabilidad del sistema en aplicaciones en paralelo
    • Protección total: cortocircuito, sobrecarga, sobretensión y sobre temperatura
    • Cumple con los estándares OVC III
    • Altitud de operación hasta 5000 metros
    • Tensión de salida ajustable: 12V: 12-15V; 24V: 24-29V; 36V: 36-42V; 48V: 48-55V
    • Certificado para mercados globales: CB / TUV / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA
    • Cumple con diversas normas de seguridad: 62368-1, 61010-1, 61558-1, y certificaciones para entornos hostiles, equipos marinos y semiconductores
    • Múltiples opciones de instalación y terminación disponibles
    • Revestimiento de la PCB para una mayor durabilidad en condiciones húmedas o adversas
    • 5 años de garantía

    Se trata de una solución fiable y eficiente para todo tipo de proyectos de automatización industrial, iluminación, telecomunicaciones, infraestructuras y mucho más. Si tiene cualquier duda sobre este o cualquiera de nuestros productos, no dude en visitar www.olfer.com o ponerse en contacto con su técnico comercial.
