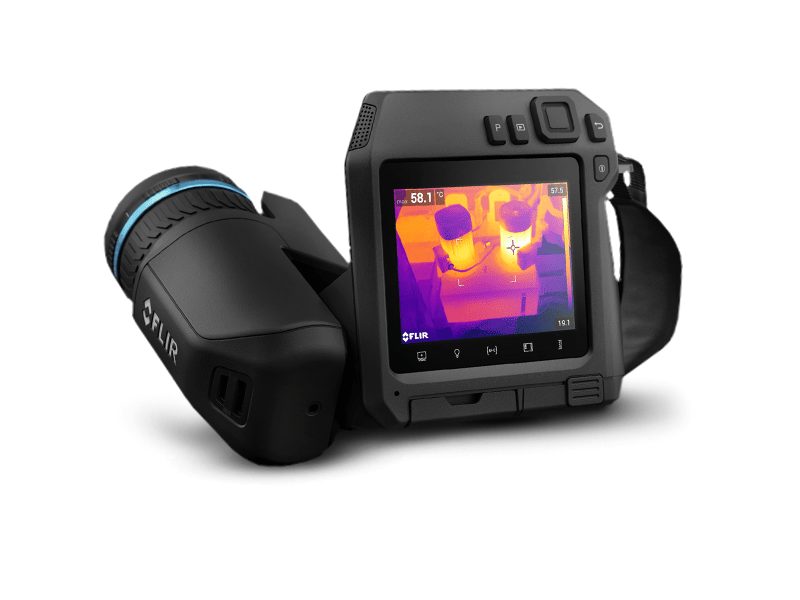

Cámaras Termográficas FLIR Serie T: Precisión Radiométrica para Investigación y Defensa

Cuando los datos térmicos son misión crítica

En entornos de investigación aplicada, laboratorios de defensa, centros tecnológicos y rangos de pruebas al aire libre, la cámara termográfica no es solo una herramienta de medida: es un instrumento científico. Los datos que captura alimentan modelos computacionales, validan prototipos, caracterizan materiales y documentan firmas térmicas con un nivel de exigencia que no admite aproximaciones.

La Serie T de FLIR ha sido concebida desde su origen para satisfacer precisamente ese nivel de exigencia. Con hasta 3,1 megapíxeles de resolución efectiva, sensibilidad térmica inferior a 20 mK y una óptica de referencia como la OSX™ Precision HDIR, estos instrumentos son utilizados por universidades, centros de I+D, organismos de defensa y empresas del sector aeroespacial en todo el mundo.

En Adler Instrumentos somos distribuidores oficiales de FLIR en España y ofrecemos a nuestros clientes del sector investigación y defensa no solo el equipamiento, sino el asesoramiento técnico especializado, la integración con sus flujos de trabajo y el soporte post-venta que exige una adquisición de esta naturaleza.

La Serie T en entornos de investigación y defensa

FLIR T1020: el instrumento de referencia

Su resolución nativa de 1024 × 768 píxeles —ampliable hasta 3,1 megapíxeles mediante la tecnología UltraMax— proporciona el nivel de detalle espacial que exigen tanto el análisis de materiales como la detección y seguimiento de objetivos.

La T1020, con una sensibilidad NETD inferior a 20 mK y capacidad de medición hasta 2.000 °C, cubre el rango dinámico necesario para caracterizar tanto materiales en condiciones ambientales como fuentes de alta temperatura: propulsores, plumas de escape, componentes de sistemas de armas o materiales sometidos a ensayos destructivos.

Incorpora la óptica OSX™ Precision HDIR, diseñada exclusivamente para esta familia y resultado de más de cincuenta años de desarrollo óptico de FLIR. Los objetivos intercambiables de 12°, 28° y 45° permiten adaptar el campo de visión a cada geometría de ensayo, desde mediciones a larga distancia en rangos exteriores hasta caracterizaciones en cámara anecoica o túnel de viento.

FLIR T800-Series (T840 / T865): versatilidad para campo e instalación

Los modelos T840 y T865 ofrecen resoluciones de 464 × 348 y 640 × 480 píxeles respectivamente, con sensibilidad inferior a 30 mK y capacidad de medición hasta 2.000 °C. Son los instrumentos idóneos para equipos de campo en operaciones de inteligencia técnica, inspección de instalaciones críticas o ensayos de materiales en entorno exterior donde la robustez y la autonomía operativa son determinantes.

El visor de color integrado y la pantalla LCD de alta luminosidad permiten operar en plena luz solar sin pérdida de referencia visual, y la opción de lente teleobjetivo de 6° posibilita mediciones precisas de pequeños objetivos desde distancias que garantizan la seguridad del operador o la discreción operacional.

Capacidades técnicas clave para I+D y defensa

Radiometría completa píxel a píxel. Cada imagen capturada por la Serie T es una matriz radiométrica completa: cada píxel contiene un valor de temperatura calibrado y trazable. Esto es fundamental para aplicaciones que requieren análisis cuantitativo posterior, como la modelización de firmas IR, la validación de códigos de simulación o la caracterización de materiales con bajas diferencias de emisividad.

Óptica intercambiable y campos de visión múltiples. La disponibilidad de objetivos de 6°, 12°, 24°, 28°, 42° y 45° —según modelo— permite adaptar la cámara a geometrías de ensayo muy diversas: desde la observación de blancos a cientos de metros en un rango abierto hasta la caracterización de microdispositivos electrónicos en laboratorio. El sistema FlexView® Dual FOV de los modelos T1K añade la posibilidad de alternar entre dos campos de visión con una sola lente, sin interrumpir la secuencia de captura.

Exportación de datos en formato radiométrico abierto. Las imágenes se almacenan en formato FLIR JPEG radiométrico, que encapsula los datos de temperatura junto con la imagen visible. Son directamente accesibles mediante la API de FLIR, SDKs de terceros y bibliotecas de análisis científico (MATLAB, Python), lo que facilita la integración en pipelines de procesado propios de entornos de investigación y sistemas C4ISR.

Sincronización y disparo externo. Los modelos T1K soportan disparo externo y sincronización con otros instrumentos de medida, lo que los hace integrables en bancos de ensayo multimodal donde la correlación temporal con otros sensores —acústicos, de presión, de vibración— es un requisito del protocolo experimental.

Autofoco láser de precisión. En ensayos dinámicos donde el objetivo se encuentra en movimiento —proyectiles, vehículos, aeronaves— el autofoco asistido por láser garantiza que cada fotograma esté en foco, preservando la integridad del dato térmico capturado.

Aplicaciones específicas en investigación y defensa

Caracterización de firmas infrarrojas. La determinación de la firma IR de vehículos terrestres, plataformas navales, aeronaves y sistemas de propulsión es una actividad central en el diseño de sistemas de contramedidas y en la evaluación de la detectabilidad de plataformas militares. La Serie T, con su alta resolución y sensibilidad, proporciona datos cuantitativos de calidad suficiente para alimentar modelos de firma IR y validar recubrimientos de baja emisividad.

Ensayos de materiales y estructuras. En laboratorios de materiales, la termografía activa —lock-in, pulsada o por vibrotermoografía— utiliza cámaras de alta sensibilidad para detectar delaminaciones, grietas subsuperficiales y defectos de fabricación en materiales compuestos, blindajes cerámicos y estructuras aeroespaciales. La Serie T proporciona la resolución espacial y la sensibilidad NETD necesarias para estas técnicas de ensayo no destructivo avanzadas.

Investigación en propulsión y balística. La visualización y cuantificación de la distribución de temperatura en plumas de propulsores, toberas y superficies aerodinámicas sometidas a calentamiento aerodinámico requiere instrumentos con amplio rango dinámico y alta resolución. Los modelos T800 y T1K, con medición hasta 2.000 °C, cubren los rangos de temperatura habituales en estos ensayos.

Electrónica de defensa y sistemas embarcados. El análisis térmico de tarjetas de circuito impreso, módulos de RF, procesadores de alta densidad y sistemas de gestión de energía en plataformas militares es una fase crítica del proceso de cualificación. La resolución espacial de la Serie T permite identificar gradientes térmicos significativos en componentes de pequeño tamaño y densidades de integración elevadas.

Seguridad perimetral e inspección de instalaciones críticas. En operaciones de seguridad de instalaciones —bases militares, puertos, plantas de energía nuclear, infraestructuras estratégicas— la Serie T proporciona una herramienta portátil de alta prestación para la inspección de perímetros, detección de intrusiones en condiciones de oscuridad y verificación del estado de sistemas de seguridad electrónica.

Pruebas de campo en rangos abiertos. En rangos de ensayo al aire libre, los modelos T800 y T1K con objetivos de largo alcance permiten registrar y cuantificar eventos térmicos a distancias significativas: impactos de proyectiles, detonaciones controladas, ensayos de supervivencia de equipos o caracterización térmica de vehículos en movimiento.

FLIR Thermal Studio Suite: de la captura al dato científico

La Serie T se integra de forma nativa con FLIR Thermal Studio Suite, que en el contexto de investigación y defensa ofrece capacidades especialmente relevantes. El módulo de análisis radiométrico avanzado permite extraer perfiles de temperatura, histogramas de distribución térmica, valores de emisividad corregidos y estadísticas de región de interés con la rigurosidad que exige la documentación científica y técnica. La posibilidad de comparar secuencias temporales facilita el análisis de fenómenos transitorios y la validación de modelos de simulación.

Para equipos que requieran integración directa en sus propias plataformas de procesado, FLIR ofrece el Science Kit y acceso a la API radiométrica, lo que permite desarrollar aplicaciones a medida sobre los datos brutos de la cámara.
