Autor: Departamento de Marketing de P-DUKE
Traducción: Departamento de Marketing de Electrónica OLFER
Desde principios de la década de los 80, los más de 100 instrumentos analógicos que componían los antiguos paneles de mando de los aviones fueron sustituidos progresivamente por pantallas modernas, lo que permitía a los pilotos visualizar los parámetros esenciales y las alertas del sistema de forma centralizada, reduciendo la dependencia de los indicadores mecánicos y luces de aviso intermitentes.
Sin embargo, para garantizar operaciones de vuelo seguras, esos monitores LED o LCD deben ser lo suficientemente robustas y capaces de funcionar bajo condiciones ambientales extremas.

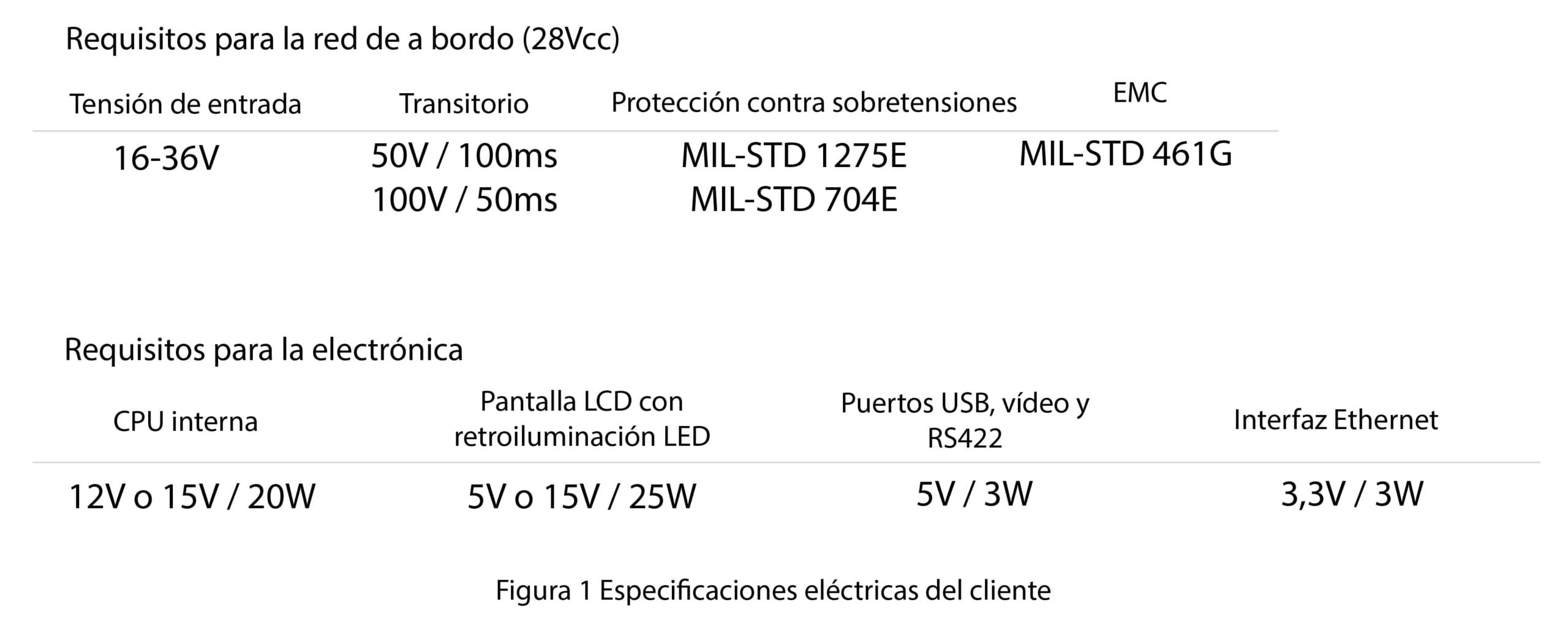

Como en cualquier aplicación aeronáutica, el peso de los dispositivos también juega un papel importante y cada componente debe ser lo más ligero posible para contribuir a la eficiencia global del avión. Para una nueva serie de pantallas, un cliente buscaba una solución de alimentación estándar y fácil de implementar que cumpliera con las siguientes especificaciones:
El sistema completo también debe cumplir con las exigentes condiciones ambientales especificadas en la norma MIL-STD-810F. Para ello, se selecciona una combinación formada por el módulo MCF028008-001, con filtro EMI y protección contra transitorios, y el convertidor RED60-24S12W que genera un bus de 12V, junto con otros convertidores CC/CC secundarios para las tensiones adicionales requeridas. Estos productos de P-DUKE, incluidos en el catálogo de Electrónica OLFER, cumplen perfectamente con los requisitos necesarios para estos proyectos.
El MCF-028008-001 incorpora protección activa frente a transitorios, limitando la tensión de salida a 36V máximo, y un filtro EMI que cumple con los requerimientos MILD-STD-461G. Además, el modulo ofrece limitación de corriente de entrada, protección frente a polaridad inversa y varios circuitos de protección adicionales.
Esta combinación constituye una solución plug-and-play que no requiere de trabajos de diseño ni de cualificación, por lo que permite al cliente reducir al mínimo los costes de ingeniería. El convertidor RED60-24S12W ofrece un amplio rango de tensión de entrada de 9-36V y, a diferencia de la mayoría de convertidores de otros fabricantes (que solo operan correctamente a partir de 16V), proporciona una potencia de salida completa aun cuando la tensión de entrada cae a 12V durante el encendido inicial (MILD-STD-1275). Puede suministrar hasta 60W y, en esta aplicación, se utiliza para generar el bus principal de 12V.
La placa CPU requiere una tensión de entrada de 12V, ya que los módulos reguladores de tensión integrados (VRM) generan las tensiones bajas necesarias para el procesador y las memorias. Las distintas pantallas LCD necesitan 3,3V o 5V y, según el tamaño de la pantalla, la potencia requerida oscila entre 15W y 25W.
El convertidor DOH30-12T no aislado de P-DUKE, incluido en el catálogo de Electrónica OLFER, es ideal para estos requisitos, ya que basta con conectar una única resistencia al pin de trimming para ajustar la tensión de salida a 3,3V o 5V.
Para evitar interferencias con otros dispositivos del avión, las tensiones de entrada de 3,3V y 5V destinadas a las interfaces de vídeo y señal se generan mediante convertidores CC/CC aislados de baja potencia, como los de la familia EDL03 de P-DUKE. Esta serie está disponible en varias tensiones de salida y, si en un futuro se necesitasen otras tensiones, se pueden obtener simplemente sustituyendo el módulo sin necesidad de rediseñar la PCB.
Todos los módulos utilizados en esta aplicación están preparados para las duras condiciones ambientales definidas en la MILD-STD-810F, y con un peso total de 78g, esta solución de alimentación representa entre el 1% y 2% del peso total de la unidad completa. Dado que todos los módulos provienen de un solo fabricante, funcionan juntos sin problemas. Junto con el modulo front-end, que está cualificado para aplicaciones aeronáuticas, el cliente recibió una solución plug-and-play que pudo integrarse en las distintas pantallas con un esfuerzo mínimo de diseño.

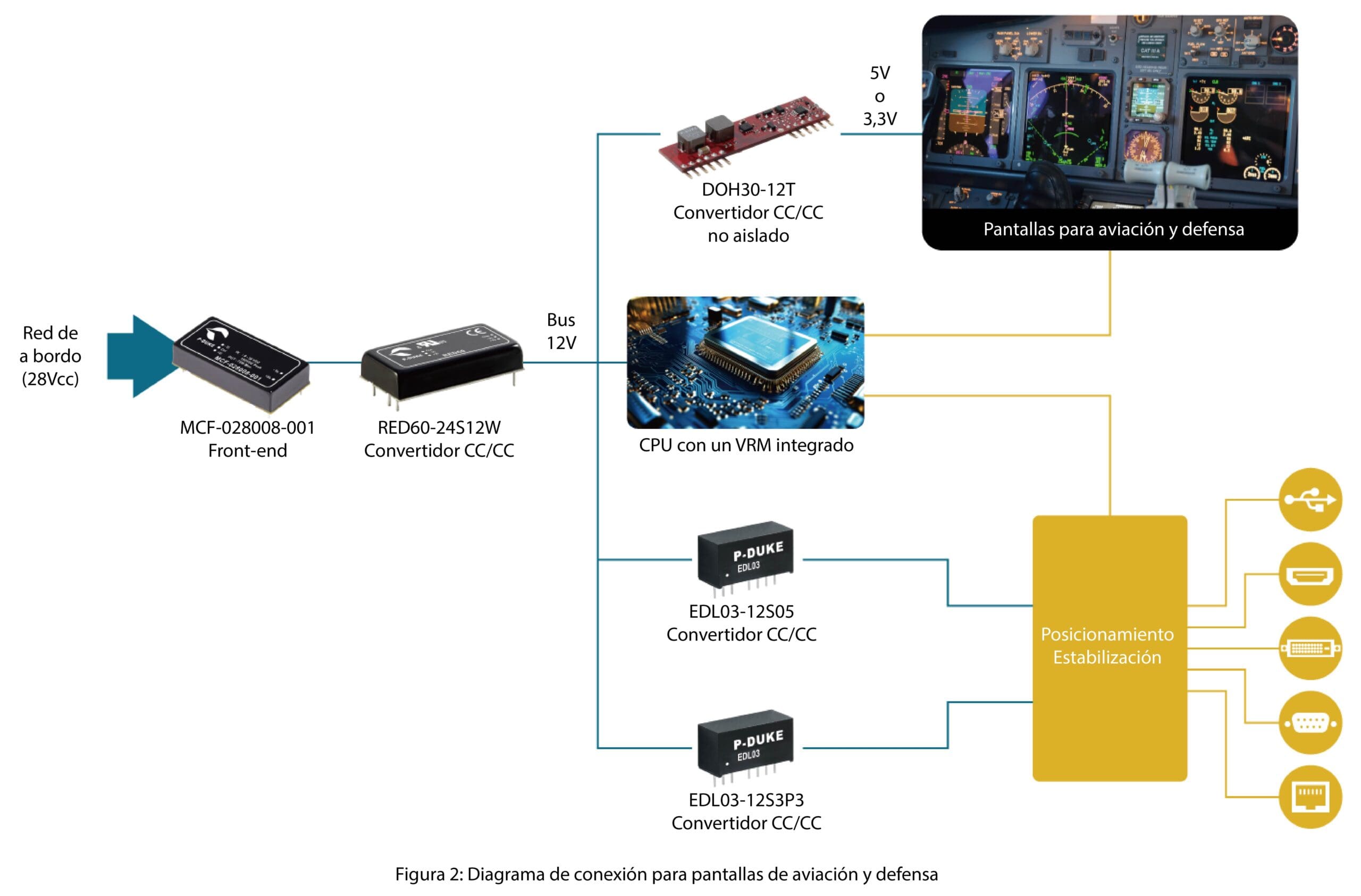

Diagrama de conexión

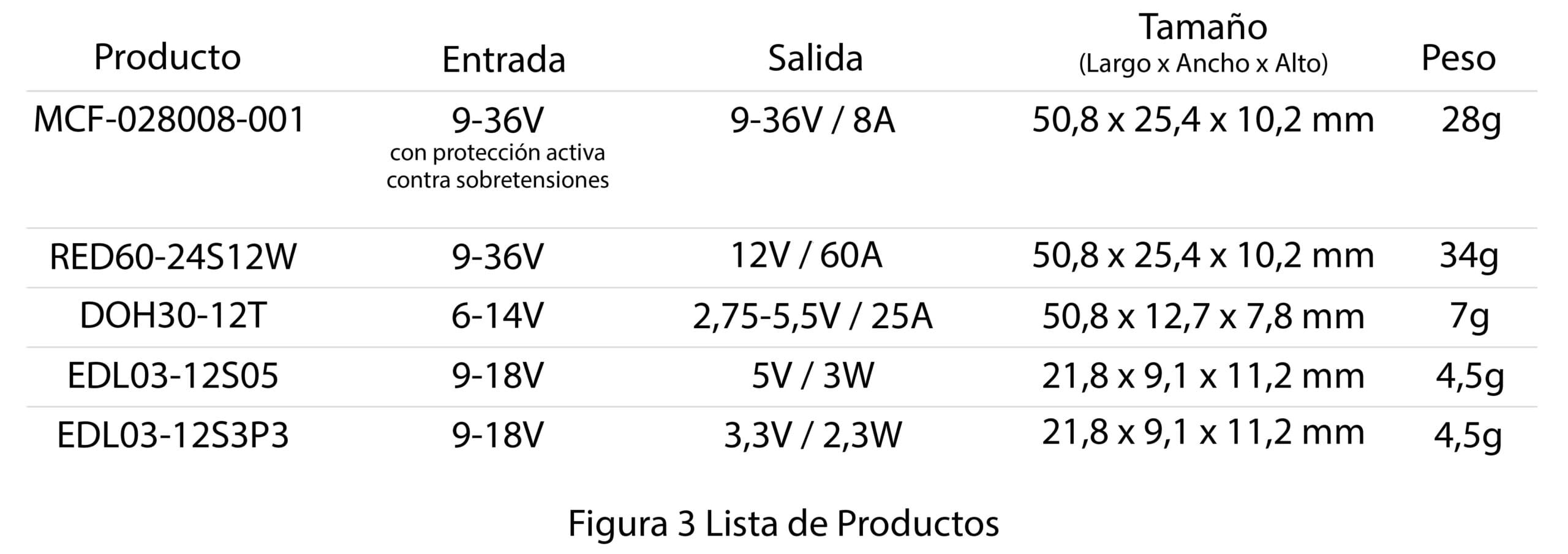

Productos
MCF-028: Módulo de protección CC frente a transitorios (5-15A) con filtro EMI, compatible con MIL-STD-461G y MIL—STD1275E. Proporciona supresión de sobretensiones, protección frente a polaridad inversa y defensa contra sobrecargas mediante modo hiccup para sistemas militares, aeroespaciales y ferroviarios.
RED60W: Convertidor CC/CC aislado de 60W con aislamiento de 3kV y amplio rango de entrada 4:1 (90-160V), eficiencia del 88-94% y con ajuste de trimming. Incluye encendido/apagado remoto, múltiples opciones de disipador térmico y protección integral. Cumple con las normas ferroviarias e industriales EN50155/EN45545-2.
DOS30/ DOH30: Convertidor CC/CC programable de 3,3-15W (SMD/SIP) con salida ajustable (0.8-5,5V) y una eficiencia del 92-93%. Incluye current share, retardo de secuenciación (sequencing delay) y capacidad de funcionamiento en paralelo con múltiples unidades. Ideal para aplicaciones industriales, telecomunicaciones y centros de datos.
EDL03: Módulo CC/CC aislado de 3W con aislamiento de 1600V y amplio rango de entrada 4:1 (4,5-75V), eficiencia del 75-86% y rizado de 75mVp-p. Dispone de protección contra cortocircuitos con auto-recuperación y encapsulado DIP para control industrial y comunicaciones.
