A medida que los hogares, las oficinas y las ciudades están cada vez más conectados, se espera que los ingenieros desarrollen diseños no solo inteligentes y seguros, sino también energéticamente eficientes y escalables. Desde la monitorización remota de la salud hasta la iluminación adaptativa y la seguridad automatizada, los sensores infrarrojos pasivos PIR siguen siendo un componente fundamental para hacer posibles entornos inteligentes.
Los sensores PIR se utilizan cada vez más en aplicaciones de bienestar no intrusivas. Por ejemplo, pueden ayudar a monitorizar a familiares mayores o a quienes viven solos, ofreciendo detección de presencia sin necesidad de recurrir a cámaras ni micrófonos. Esto permite a los diseñadores crear soluciones que aportan tranquilidad y seguridad, respetando la privacidad personal al mismo tiempo.
La demanda de estos sensores está en plena expansión. Solo en el sector de la electrónica de consumo, se estima que el mercado de detección de movimiento alcanzará los 8.500 millones de dólares, con una CAGR del 19%. Sin embargo, los ingenieros que trabajan para responder a esta demanda suelen encontrarse con dificultades al integrar la tecnología PIR convencional en diseños cada vez más compactos, alimentados por batería, e inalámbricos.
Puntos críticos de los sensores PIR convencionales
Si bien los sensores PIR llevan mucho tiempo utilizándose en aplicaciones de detección de movimiento, la estructura mecánica y los requisitos de circuitería analógica de los modelos convencionales suelen introducir limitaciones que dificultan su empleo en diseños modernos miniaturizados e inalámbricos.
Uno de los principales retos que afrontan los diseñadores con los sensores PIR es la lista de materiales (BOM) obligatoria. Los PIR convencionales requieren circuitos analógicos discretos, como amplificadores, filtros de paso de banda y comparadores. Estos componentes no solo incrementan los elementos de la BOM, sino que además requieren dominar el diseño analógico y una extensa calibración para lograr una detección precisa. Además, las complejidades del diseño van más allá del propio PIR, ya que la mayoría de los modelos PIR tradicionales son componentes del tipo dual-in-line (DIP) con montaje a través de orificios. Este encapsulado introduce complicaciones en el ensamblaje, exige montajes especializados y ocupa un espacio considerable en ambas caras de la PCB, lo que dificulta las configuraciones de alta densidad.
La razón de ser del encapsulado DIP radica en la degradación de las cerámicas piroeléctricas en los sensores PIR tradicionales cuando se someten a temperaturas de soldadura superiores a su punto de Curie. Como consecuencia, el encapsulado DIP se ha mantenido dominante, limitando la compatibilidad con las líneas de producción automatizadas SMT. En última instancia, todos estos factores se combinan para generar sensores que suelen requerir un espacio significativo en la placa y la circuitería adicional, restringiendo la flexibilidad de diseño en aplicaciones con limitaciones estrictas de espacio.
Finalmente, junto con las consideraciones de BOM y encapsulado, los sensores PIR convencionales son sensibles a las interferencias electromagnéticas (EMI) de las señales inalámbricas, sobre todo en las bandas de 2,4 GHz y 5 GHz utilizadas por el Wi-Fi y el Bluetooth. Mitigar esto suele requerir estrategias de blindaje y ajustes de layout que consumen mucho tiempo, lo cual incrementa aún más el número de componentes de la BOM, así como los costes y la complejidad del ensamblaje.
La solución de Murata: el sensor IRS-D200ST00R1 SMD PIR
Para superar las limitaciones de los sensores PIR tradicionales, Murata ha desarrollado el IRS-D200ST00R1, un sensor diseñado para ofrecer detección de alto rendimiento, facilidad de integración y sostenibilidad. Se trata de un avance específico en la tecnología PIR, concebido para satisfacer los requisitos particulares de los entornos inteligentes actuales.

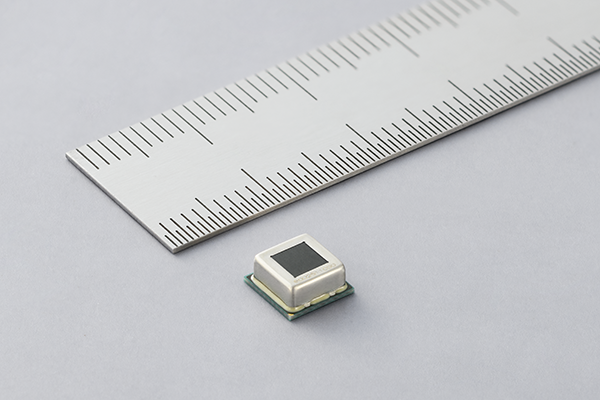

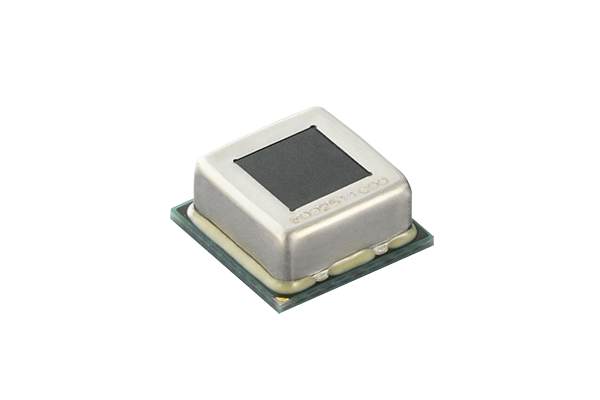

Figura 1. El sensor IRS-D200ST00R1, desarrollado para superar las limitaciones de los sensores PIR tradicionales.
El sensor IRS-D200ST00R1 incorpora un encapsulado de montaje superficial que se integra sin problemas en las líneas automatizadas SMT, mejorando el proceso de fabricación. Este factor de forma compatible con la tecnología de montaje superficial (SMT) no solo reduce los costes laborales, sino que también aumenta la productividad y elimina el manejo manual típicamente asociado a los componentes DIP.
En el núcleo del sensor se halla un circuito integrado específico para la aplicación (ASIC) desarrollado por Murata que integra la amplificación de la señal, la conversión analógico-digital y el filtrado en un único componente. Esto permite a los ingenieros comunicarse con el sensor mediante I²C, configurando umbrales de detección y temporizaciones a través del firmware, lo que simplifica el proceso de diseño y acorta el tiempo de salida al mercado. Este sensor también incluye una salida de interrupción para la gestión de energía, que señala al microcontrolador host (MCU) únicamente cuando se detecta movimiento. Esta característica innovadora soporta modos de sueño profundo y un funcionamiento de consumo ultrabajo, algo especialmente beneficioso para dispositivos inteligentes alimentados por batería, donde la eficiencia energética es una prioridad.
Caracterizado por su diseño compacto y de bajo perfil, el IRS-D200ST00R1 ofrece opciones flexibles de colocación en entornos con restricciones de espacio, contribuyendo así a la miniaturización de los dispositivos inteligentes. Para superar las limitaciones de los sensores PIR tradicionales, el sensor IRS-D200ST00R1 de Murata proporciona una solución avanzada para crear entornos más seguros, eficientes y sostenibles. Su diseño compacto resulta idóneo para diversas aplicaciones, como termostatos inteligentes, cámaras IP, timbres y tecnología wearable.
Detección fiable, incluso en entornos ruidosos
El IRS-D200ST00R1 ha sido diseñado para ofrecer una salida estable con alta relación señal-ruido, incluso en presencia de ruido ambiental. Aprovechando la tecnología cerámica piroeléctrica propia de Murata, el sensor garantiza una amplitud de señal fuerte durante los eventos de detección humana, lo que mejora la precisión de detección y reduce la probabilidad de disparos falsos.
En aplicaciones prácticas, es esencial que los sensores ofrezcan un rendimiento fiable bajo condiciones ambientales variables. El IRS-D200ST00R1 ha sido diseñado para mantener un desempeño consistente a pesar de las fluctuaciones de temperatura, los cambios de iluminación, la vibración y las descargas electrostáticas. Además, muestra una notable resistencia a las EMI, especialmente en las bandas inalámbricas － tan saturadas － de 2,4 GHz y 5 GHz, una ventaja crítica en entornos saturados en IoT. Al reducir la incidencia de los falsos positivos y eliminar la necesidad de filtrado extensivo de señal o blindaje, el sensor ayuda a los ingenieros a optimizar su proceso de diseño y refuerza la confianza de los usuarios finales en su fiabilidad.

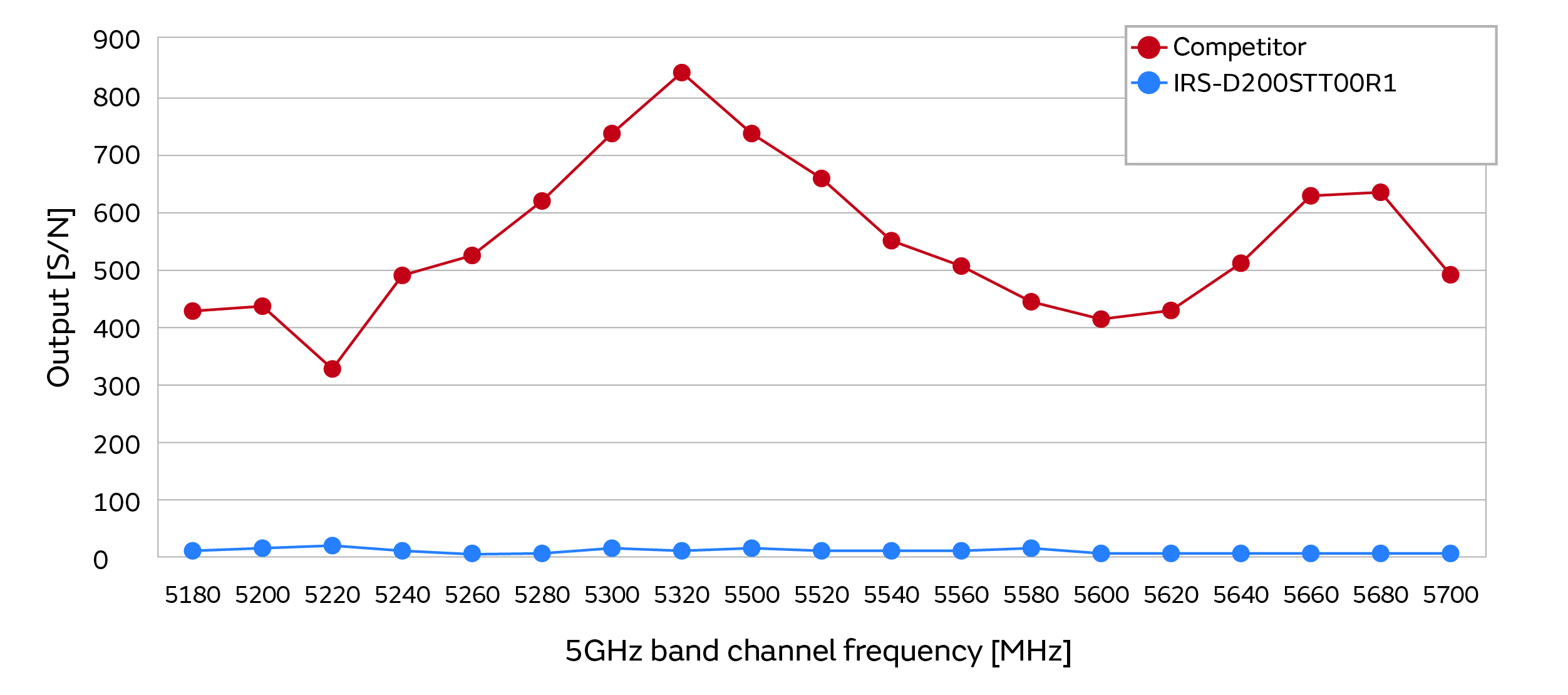

Figura 2. El IRS-D200ST00R1 de Murata ha sido diseñado para ofrecer una salida estable con alta relación señal-ruido (SNR), incluso en presencia de ruido ambiental.
Construido para un futuro sostenible
A medida que continúa la proliferación de dispositivos IoT, la necesidad de diseños inteligentes y sostenibles se vuelve cada vez más imperiosa. Según el American Council for an Energy-Efficient Economy (ACEEE), los hogares podrían ahorrar entre un 7 y un 27% en el consumo energético de iluminación mediante iluminación inteligente, como la activada por los sensores PIR. Sin embargo, una solución verdaderamente sostenible no se limita a ahorrar energía en el uso final; también debería considerar la energía empleada para crear el dispositivo.
El sensor IRS-D200ST00R1 de Murata está diseñado teniendo esto en cuenta, abordando las consideraciones medioambientales a lo largo de su ciclo de vida, incluyendo la eficiencia en la producción, el consumo energético y la reducción de residuos de componentes. La arquitectura del sensor, que integra el procesamiento de señal y es compatible con SMT, permite reducir el número total de componentes necesarios. Este enfoque no solo minimiza los residuos de protección, sino que también disminuye las tasas de fallo y simplifica la gestión de materiales, favoreciendo así principios de fabricación más sostenibles.
Una vez desplegado, el perfil de bajo consumo del sensor, respaldado por su funcionamiento basado en interrupciones, juega un papel clave en la conservación de energía. Esta característica permite que los dispositivos permanezcan en un estado de bajo consumo hasta que se detecta movimiento, prolongando así la vida útil de la batería y reduciendo la frecuencia de los cambios de batería. Esto resulta especialmente ventajoso en entornos de consumo donde se valora altamente el funcionamiento prolongado de los dispositivos inteligentes sin mantenimiento.
Finalmente, el diseño compacto y la eficiencia energética del sensor IRS-D200ST00R1 facilitan la creación de productos conscientes del impacto medioambiental. Esto permite a los ingenieros diseñar dispositivos IoT no solo innovadores, sino respetuosos con el medio ambiente. El tamaño reducido y el bajo consumo del sensor son clave para diseñar dispositivos inteligentes eficientes en energía y espacio, un equilibrio crucial para la próxima generación que debe integrarse perfectamente en nuestras vidas minimizando el impacto medioambiental.
Conclusión: Un bloque de construcción más inteligente para una vida segura y eficiente
El IRS-D200ST00R1 de Murata ofrece una solución de detección de movimiento que se integra perfectamente en los diseños de próxima generación. Al superar las restricciones de los sistemas PIR convencionales, esta innovación supone enormes avances en seguridad, escalabilidad y sostenibilidad.
Con unas capacidades de detección precisa elevadas, junto a un bajo consumo y una integración sencilla, este sensor representa para los ingenieros un avance significativo más allá de mejoras incrementales; se trata más bien de una actualización fundamental para la próxima generación de sistemas de vida más inteligente.
