Autor: Kevin Dykyj, especialista sénior en marketing digital de la unidad de negocio de carburo de silicio de Microchip Technology
Redefiniendo el diseño de las bombas de calor mediante electrónica de potencia avanzada
En el mundo actual, la demanda de soluciones de calefacción y refrigeración eficientes, fiables y respetuosas con el medio ambiente nunca ha sido tan alta. Entre ellas, la bomba de calor residencial destaca como una innovación revolucionaria. Estos sistemas, en particular las populares bombas de calor de fuente de aire, aprovechan la energía del aire exterior para calentar o refrigerar el interior de las viviendas, lo que los hace versátiles y sostenibles desde el punto de vista medioambiental.
En el corazón de estos sistemas se encuentra un componente crítico: la electrónica de potencia. Estos sistemas gestionan el flujo y la conversión de la energía eléctrica, garantizando que los hogares se mantengan cómodos en todas las estaciones. Para ello es fundamental el inversor, que convierte la corriente continua (CC) en corriente alterna (CA) para alimentar el compresor y los motores de circulación. Esto permite un control preciso de la velocidad del compresor y la potencia del ventilador, lo que es crucial para mantener la eficiencia y adaptarse a las diferentes demandas de calefacción o refrigeración.

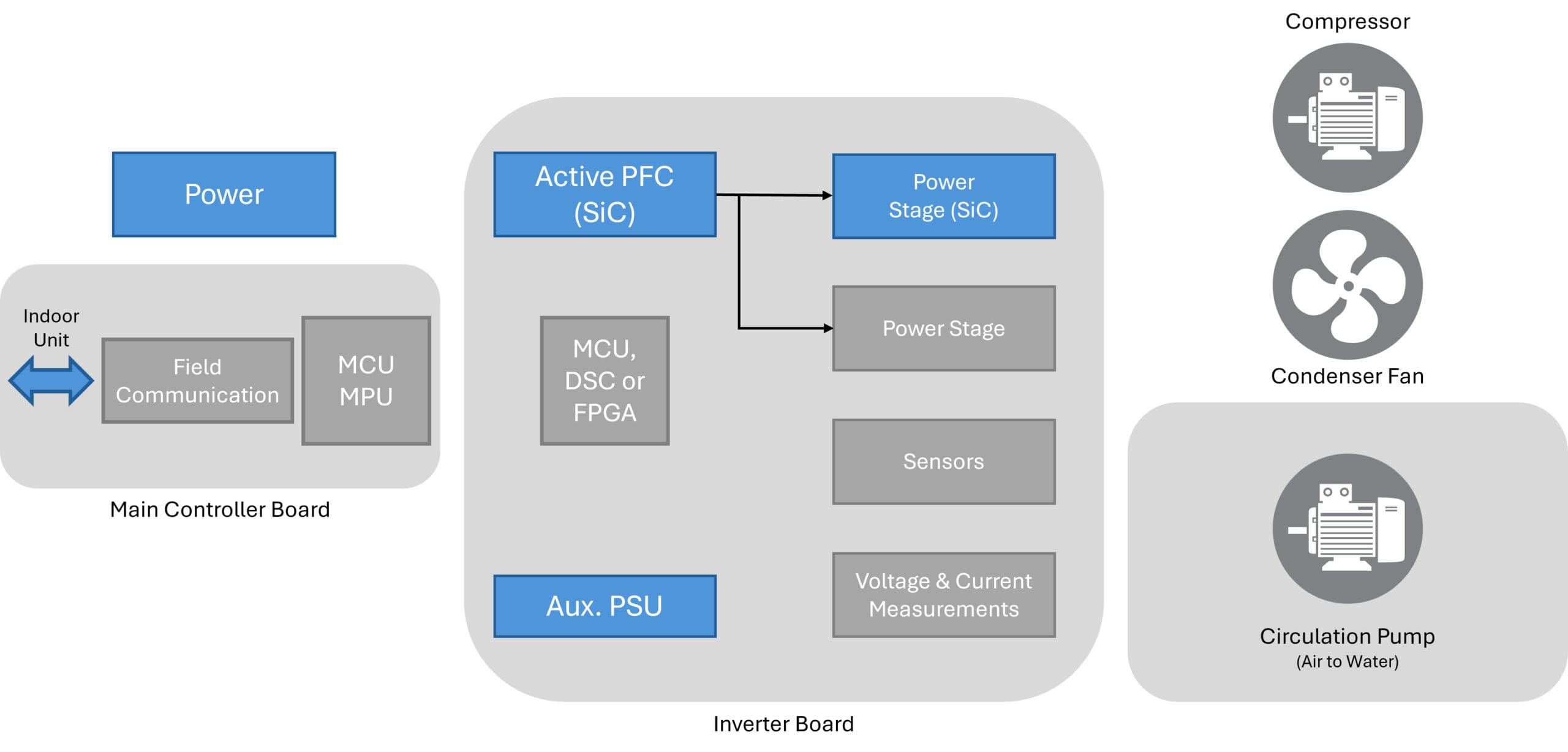

Figura 1. diagrama de bloques de un inversor de bomba de calor residencial con carburo de silicio
A pesar de su importancia, la electrónica de potencia se enfrenta a importantes retos de diseño. Los componentes tradicionales basados en silicio suelen sufrir mayores pérdidas de energía, especialmente bajo cargas e es parciales, comunes en el uso residencial. Además, su tamaño, peso y generación de calor complican los diseños compactos y la fiabilidad a largo plazo. La conmutación de alta frecuencia también puede crear interferencias electromagnéticas (EMI), lo que requiere un diseño cuidadoso para garantizar el cumplimiento de las normas reglamentarias.
Aquí es donde deben considerarse las soluciones de banda ancha (WBG), en particular el carburo de silicio (SiC). Como material semiconductor revolucionario, el SiC ofrece una conductividad térmica sin igual, resistencia a altas temperaturas y mayor eficiencia. Estas características abordan directamente las limitaciones de los sistemas tradicionales de silicio, allanando el camino para la innovación en la tecnología de las bombas de calor. Con el SiC, los fabricantes pueden superar los principales retos de diseño y ofrecer bombas de calor más eficientes, fiables y fáciles de usar que satisfagan la creciente demanda de soluciones sostenibles de calefacción y refrigeración domésticas. Pero, ¿qué significa esto para las aplicaciones residenciales? ¿Cómo puede el SiC redefinir el futuro de los sistemas de climatización?
Historia de las bombas de calor y la evolución hacia la eficiencia
Las bombas de calor han evolucionado significativamente desde su creación a mediados del siglo XIX. Diseñadas inicialmente como sistemas de refrigeración rudimentarios, han evolucionado hasta convertirse en soluciones de vanguardia para la calefacción y la refrigeración residenciales. Esta evolución está impulsada por la creciente preocupación mundial por el cambio climático y la creciente demanda de tecnologías energéticamente eficientes. Según la Agencia Internacional de la Energía (AIE), se espera que el número de bombas de calor instaladas en todo el mundo alcance los 600 millones en 2030, lo que supone un aumento del 60 % con respecto a la cifra actual. Este aumento refleja un cambio hacia la reducción de las emisiones de carbono y la dependencia de los combustibles fósiles, especialmente en regiones con políticas climáticas agresivas.
Comprender el carburo de silicio
Una de las propiedades más notables del SiC es su WBG, que es aproximadamente tres veces mayor que la del silicio. Este WBG permite que los dispositivos de SiC funcionen a temperaturas y voltajes más altos, lo que es crucial para aplicaciones que exigen una alta densidad de potencia y eficiencia. Además, el SiC tiene una conductividad térmica mayor que el silicio, lo que significa que puede disipar el calor de forma más eficaz, reduciendo la necesidad de sistemas de refrigeración complejos y mejorando la fiabilidad general del sistema.
- Mayor Bandgap: la bandgap del SiC es tres veces más ancha que la del silicio, lo que permite funcionar a voltajes y temperaturas más altos sin sacrificar la eficiencia.
- Alta conductividad térmica: la capacidad del SiC para disipar el calor de forma más eficaz reduce la necesidad de sistemas de refrigeración extensos, lo que mejora la fiabilidad y la compacidad del sistema.
- Bajas pérdidas de conmutación: los componentes de SiC presentan pérdidas de energía significativamente menores durante la conmutación, lo que se traduce en una conversión de energía más eficiente.
- Robustez: la estructura molecular del SiC proporciona resistencia al desgaste, lo que garantiza una mayor vida útil de los componentes.

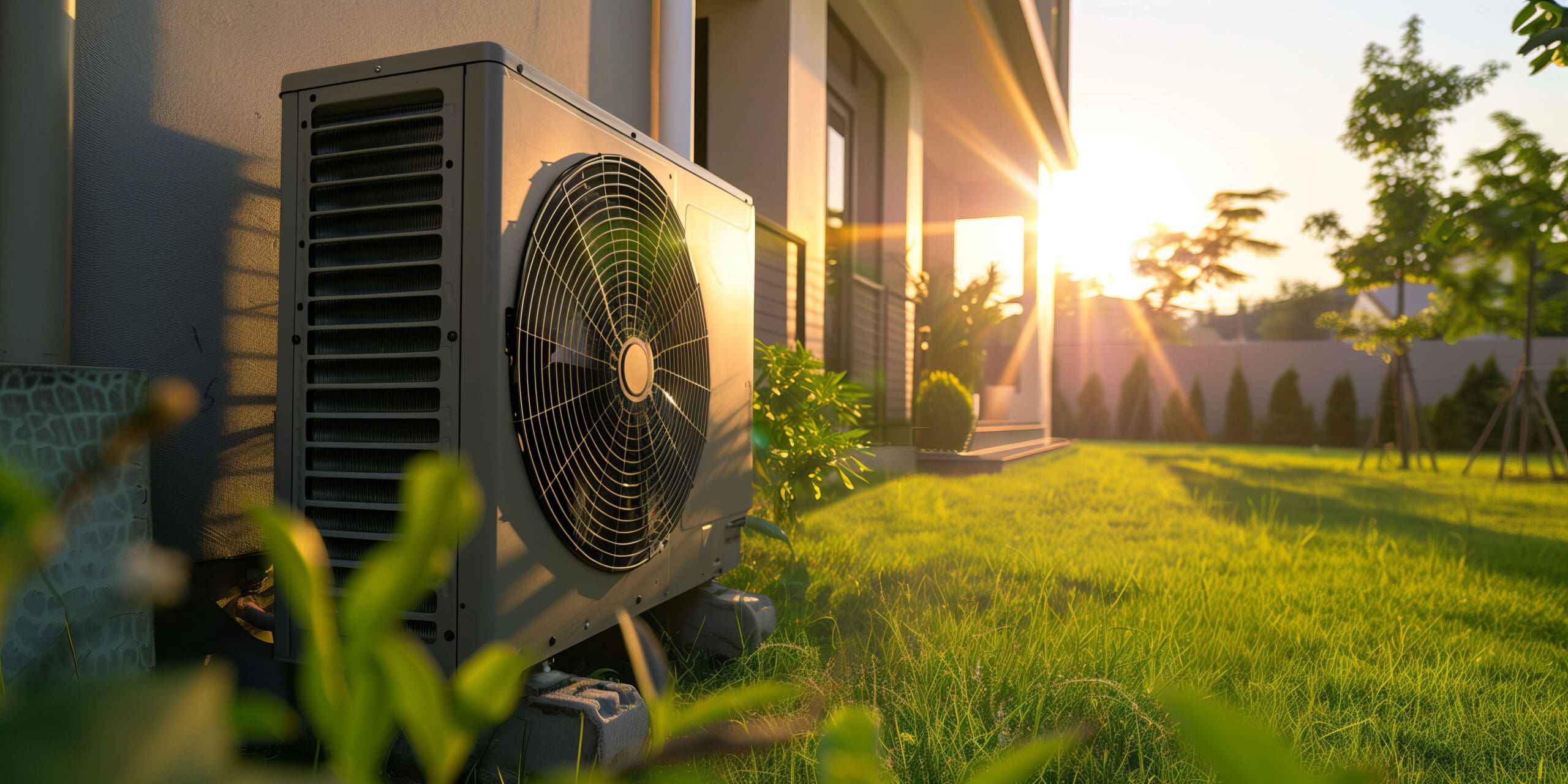

Figura 2. bomba de calor residencial con fuente de aire
Maximizar el rendimiento de las bombas de calor con la tecnología SiC
La tecnología SiC no solo mejora el rendimiento de las bombas de calor, sino que también se adapta a las exigencias de las redes eléctricas modernas. Con el auge de las fuentes de energía renovables, como la solar y la eólica, las redes eléctricas necesitan sistemas que puedan gestionar de forma eficiente cargas variables e integrarse a la perfección. Los inversores basados en SiC son ideales para ello, ya que ofrecen capacidades de conmutación más rápidas y una mayor eficiencia incluso en condiciones fluctuantes. Esto reduce la carga sobre la red y permite que las bombas de calor funcionen con energía limpia, lo que aumenta aún más sus beneficios medioambientales.
Pensemos en una región con importantes variaciones de temperatura estacionales. Una bomba de calor tradicional basada en silicio puede tener dificultades para mantener su eficiencia durante tales fluctuaciones, lo que da lugar a un rendimiento irregular y a un mayor consumo de energía. Por el contrario, una bomba de calor que funciona con tecnología SiC puede adaptarse con precisión a condiciones variables, lo que garantiza un confort constante y mantiene bajo control los costes energéticos. Estas ventajas convierten a la tecnología SiC en una piedra angular del futuro de las soluciones de calefacción y refrigeración residenciales.
- Control de precisión con variadores de velocidad: la tecnología SiC permite un control muy preciso de la velocidad del compresor y del ventilador, lo que permite a las bombas de calor ajustar dinámicamente su rendimiento para satisfacer las necesidades de calefacción o refrigeración en tiempo real. Esta precisión se traduce en un mayor confort y una mayor eficiencia.
- Ahorro de energía para reducir los costes: al reducir las pérdidas de energía y mejorar la eficiencia general, las bombas de calor con tecnología SiC consumen menos electricidad, lo que ayuda a los propietarios a reducir sus facturas de energía y su huella de carbono.
- Diseños compactos y modernos: los componentes compactos del SiC permiten diseños de bombas de calor más elegantes y que ahorran espacio, que se integran perfectamente en los entornos residenciales sin comprometer la funcionalidad ni el atractivo estético.
Figura 3. pérdidas de conmutación típicas de IGBT frente a MOSFET de SiC a 30 kHz
Elegir entre soluciones de SiC y soluciones tradicionales de silicio
Para elegir entre SiC y los IGBT tradicionales basados en silicio es necesario evaluar el coste, el rendimiento y los beneficios a largo plazo. Aunque los componentes de SiC tienen un coste inicial más elevado, su mayor eficiencia, conductividad térmica y densidad de potencia se traducen en menores costes a nivel de sistema. Estas ventajas se derivan de la reducción de las pérdidas de energía, los sistemas de refrigeración más pequeños y los diseños compactos.
La capacidad del SiC para reducir las pérdidas de conmutación mejora la eficiencia del inversor, con ganancias de hasta un 1,5 %, lo que aumenta el rendimiento general del sistema. Las frecuencias de conmutación más altas mejoran la calidad de la corriente y la eficiencia del sistema, especialmente en condiciones de carga parcial, que predominan en el uso residencial. Con el tiempo, estas mejoras se traducen en un ahorro energético significativo y un menor coste total de propiedad.
La fiabilidad es otro factor crucial. La durabilidad y la resistencia del SiC al estrés térmico y eléctrico prolongan la vida útil de los componentes, lo que reduce los costes de mantenimiento y sustitución. A medida que las normas reguladoras exigen una mayor eficiencia energética y una reducción de las emisiones, la alineación del SiC con estos objetivos refuerza su propuesta de valor.
El cambio hacia el SiC se ve respaldado por implementaciones exitosas en el mundo real y el respaldo de la industria. Demostrar su impacto a través de estudios de casos ayuda a abordar las preocupaciones sobre el coste y la adopción, lo que da confianza a los responsables de la toma de decisiones sobre sus ventajas. Con la creciente presión para obtener sistemas sostenibles y de alto rendimiento, el SiC está llamado a convertirse en el material de elección en las aplicaciones modernas de bombas de calor y, más ampliamente, en soluciones de sostenibilidad.
Mirando hacia el futuro: el SiC y el futuro de las bombas de calor
A medida que la industria de la calefacción y la refrigeración adopta la tecnología de próxima generación, el SiC se destaca como piedra angular de la innovación. Con su eficiencia, durabilidad y capacidad sin igual para cumplir con las estrictas regulaciones energéticas, el SiC está remodelando el panorama de los sistemas de climatización. La transición puede implicar algunos obstáculos iniciales, pero las ventajas a largo plazo (menores costes energéticos, menor impacto medioambiental y mayor fiabilidad del sistema) la convierten en una opción muy atractiva. Al adoptar la tecnología SiC, tanto los fabricantes como los consumidores pueden contribuir a un futuro más sostenible y energéticamente eficiente.
A medida que el mercado de la calefacción y la refrigeración sigue evolucionando, se espera que el papel del SiC se amplíe. Los avances en los procesos de fabricación y las economías de escala están reduciendo el coste de los componentes de SiC, lo que los hace cada vez más accesibles para una gama más amplia de aplicaciones. Es probable que esta tendencia acelere la adopción del SiC en el sector residencial, allanando el camino para soluciones de calefacción más eficientes y sostenibles.
