Criterios clave para seleccionar una fuente AC/DC tipo enclosed

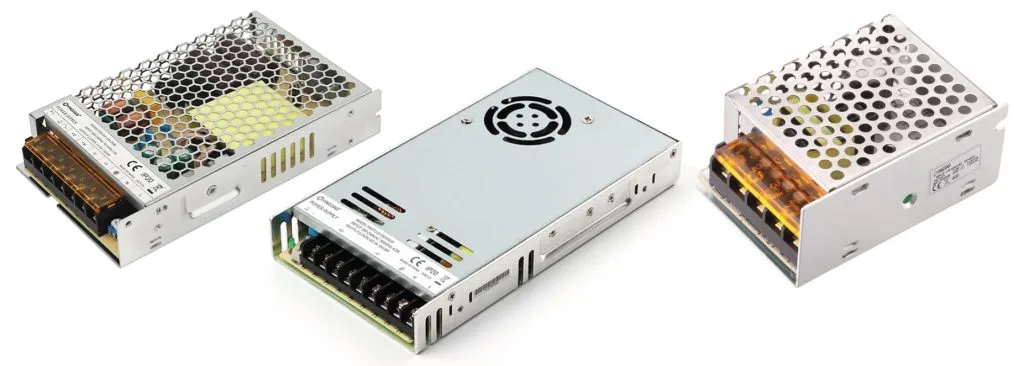

Imagen 1: Varias fuentes de alimentación de Yingjiao
Autor: Javier González, Product Manager de fuentes de alimentación y Néstor Galera, Field Application Engineer en Eurotronix
Introducción
Las fuentes de alimentación AC/DC tipo enclosed constituyen una solución ampliamente extendida en múltiples segmentos de la electrónica moderna: automatización ligera, control industrial, iluminación LED, equipos de comunicación o sistemas de seguridad. Su éxito se basa en ofrecer un equilibrio sólido entre coste, robustez, facilidad de integración, fiabilidad y eficiencia.
No obstante, seleccionar la fuente adecuada no es un proceso trivial. Más allá de la tensión y la potencia nominal, entran en juego factores como el espacio disponible, el entorno térmico, la eficiencia energética, el cumplimiento normativo o la necesidad de funciones avanzadas como el PFC o el respaldo por batería. En este contexto, disponer de un porfolio estructurado en distintas series, como el del fabricante Yingjiao, permite adaptar la elección a cada aplicación concreta.
A continuación, se presentan los criterios clave para escoger la fuente de alimentación adecuada según el proyecto en cuestión y se recomiendan las series de Yingjiao adecuadas en cada caso:
1. Potencia requerida y perfil de carga
El punto de partida para seleccionar la fuente de alimentación adecuada es determinar la potencia real del sistema, teniendo en cuenta los siguientes aspectos:
Consumo continuo
Picos de arranque
Posibles ampliaciones futuras
Es recomendable trabajar con un margen de seguridad del 20–30%, especialmente en aplicaciones industriales o con cargas inductivas.
Series recomendadas de Yingjiao
Serie Standard (YSI 35-350W): ideal para aplicaciones generales sin requisitos especiales, donde la relación coste/prestaciones es prioritaria. Tamaño desde 6x5x3cm hasta 21x11x5cm.
Fanless & PFC (YEF 200-1000W): adecuada para potencias más elevadas o funcionamiento continuo, donde el control térmico y la eficiencia son críticos. (ver punto 4, gestión térmica).
2. Formato mecánico y limitaciones de espacio
En diseños compactos, el formato físico de la fuente puede ser tan importante como sus características eléctricas. La altura disponible, la disposición de los terminales y la ventilación influyen directamente en la elección.
Series recomendadas
Low Profile (YEL 35-600W): pensada para equipos con restricciones severas de altura como envolventes metálicas reducidas o sistemas empotrados. Cabe destacar que la serie YEL de Yingjiao de 600W cuenta solo con 4cm de altura, siendo ideal para aplicaciones que requieren potencia elevada sin comprometer el diseño mecánico del equipo.
Low Profile & PFC (YEP 75-750W): cuando, además del bajo perfil, se requiere cumplimiento de normativas de eficiencia y corrección de factor de potencia, especialmente en aplicaciones conectadas permanentemente a red. La serie YEP de Yingjiao de 750W solo tiene una altura de 4cm, siendo muy compacta e idónea para aplicaciones que requieren potencia elevada y dimensiones reducidas.
3. Eficiencia energética y Power Factor Correction (PFC)
Las normativas actuales y las demandas del mercado empujan hacia fuentes más eficientes, con menores pérdidas y mejor comportamiento frente a la red eléctrica. El PFC activo se vuelve especialmente relevante en:
Equipos de mayor potencia
Instalaciones con múltiples fuentes conectadas
Aplicaciones sometidas a normativas IEC/EN más estrictas
Series recomendadas
Fanless & PFC (YEF 200-1000W): para diseños donde se busca alta eficiencia, y menor disipación térmica sin recurrir a ventilación forzada. (ver punto 4, gestión térmica).
Low Profile & PFC (YEP 75-750W): cuando estas exigencias deben combinarse con restricciones mecánicas.
4. Gestión térmica y entorno de operación
Muchas fuentes enclosed trabajan dentro de carcasas cerradas, armarios con ventilación limitada o inexistente. En estos casos, la temperatura ambiente y la disipación térmica son factores críticos para la fiabilidad a largo plazo.
Aspectos a evaluar:
Rango de temperatura de funcionamiento
Curvas de derating
Modo de refrigeración (conducción, convección natural)
Hay que tener especial atención con las series Fanless, las cuales no incorporan ventilador para disipar el calor. Yingjiao, el mismo fabricante, recomienda en sus fichas técnicas instalar una placa de aluminio y un ventilador externo para mejorar la disipación del calor generado, sobre todo en las versiones de mayor potencia. De no ser así, el punto de operación podría estar fuera de los límites de la curva de derating y esto podría dar lugar a problemas de sobrecalentamiento de la fuente.
Series recomendadas
Fanless & PFC (YEF 200-1000W): diseñadas para operar de forma silenciosa y fiable en entornos industriales exigentes, reduciendo puntos de fallo asociados a ventiladores combinado la gestión térmica por conducción y por convección natural.
Standard y Low Profile (YSI 15-360W & YEL 35-600W): adecuadas para entornos más controlados donde la principal disipación térmica se realiza por convección natural o forzada.
5. Seguridad, fiabilidad y aplicaciones críticas
En determinadas aplicaciones, como sistemas de control de accesos, videovigilancia o infraestructura básica, la fuente de alimentación forma parte directa de la cadena de seguridad del sistema.
Estas aplicaciones requieren:
Alta fiabilidad
Protecciones avanzadas (Sobrecarga & Sobretensión & Bajo nivel de batería)
Respaldo energético por batería
Series recomendadas
Security & UPS (YEC 35-155W): específicamente orientada a sistemas de seguridad electrónica donde la continuidad de servicio es crítica y se requiere respaldo por batería ante fallos de red, destinadas a aplicaciones con funcionamiento continuo y cargas sensibles.
Estas soluciones permiten al diseñador integrar funciones de seguridad energética sin recurrir a módulos externos adicionales.
6. Protecciones eléctricas y robustez del sistema
Una fuente bien seleccionada debe proteger tanto a sí misma como a la electrónica conectada. Las protecciones más habituales incluyen:
Cortocircuito (SCP)
Sobrecarga (OCP)
Sobretensión (OVP)
Protección térmica (OTP)
El nivel de protección requerido depende directamente del nivel crítico de la aplicación y del entorno eléctrico.
El porfolio de Yingjiao cubre desde soluciones estándar con protecciones esenciales hasta series orientadas a aplicaciones críticas, donde la robustez es un requisito clave.

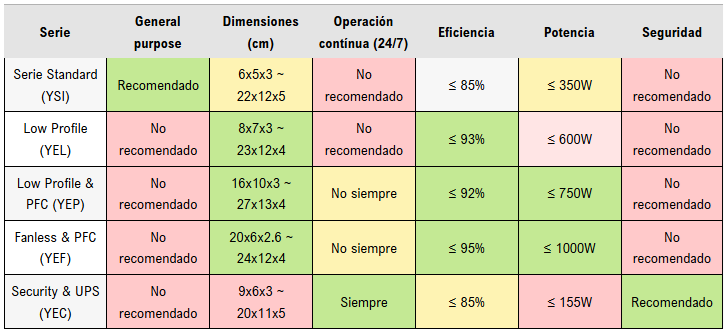

Resumen práctico de selección de series Yingjiao
Serie Standard (YSI 15-350W): aplicaciones generales, coste optimizado.
Low Profile (YEL 35-600W): espacio o altura limitada.
Fanless & PFC (YEF 200-1000W): alta potencia, eficiencia, fiabilidad y operación continua.
Security & UPS (YEC 35-155W): sistemas de seguridad electrónica y aplicaciones que requieren continuidad en la alimentación.
Conclusión
La selección de una fuente AC/DC enclosed debe abordarse como una decisión de diseño estratégica, no como un mero componente auxiliar. Analizar correctamente la aplicación, el entorno y los requisitos normativos permite aumentar la fiabilidad del sistema y reducir costes a largo plazo.
Un porfolio bien estructurado como el de Yingjiao, organizado en distintas series claramente orientadas a diferentes escenarios de uso, facilita enormemente este proceso. Para diseñadores e integradores, contar con este abanico de opciones además de la gran facilidad de customización de las soluciones se traduce en flexibilidad, seguridad en la elección y optimización del diseño final.
Eurotronix, especialista en fuentes de alimentación desde 1986
Eurotronix es distribuidor oficial de Yingjiao en España y Portugal, ofreciendo soporte técnico y comercial a través de sus equipos de Product Managers y FAEs especializados en fuentes de alimentación.
