Nuestro cliente I+D LED necesitaba conectores pogo pin para su último proyecto de iluminación, en el cual se debían conectar luminarias led a un sistema de carril.
Se requería el desarrollo de un sistema que cumpliese con estrictas especificaciones mecánicas y eléctricas, adaptándose a las necesidades concretas de los puntos de luz. En colaboración con nuestro partner Neltron, trabajamos para desarrollar una solución personalizada y eficiente que superó las expectativas del cliente.
La empresa
I+D LED es una ingeniería con más de 20 años de historia que diseña y fabrica dispositivos electrónicos principalmente para el sector de la iluminación, aunque también puede hacerlo para otras áreas.
Ofrece servicios de montaje electrónico con maquinaria de última tecnología, diseño electrónico, mecánico y de producto, programación de Firmware y Software, precertificación EMC, seguridad eléctrica y DALI entre otras funciones, rigiéndose por unos procesos de control de la calidad del más alto nivel.
Requisitos del proyecto: el reto
I+D LED necesitaba diseñar un sistema de iluminación basado en contactos, en el cual los focos debían colocarse en ubicaciones concretas para garantizar una iluminación uniforme y de calidad. Era fundamental que la conexión entre el carril y los focos cumpliera con las siguientes características:
- Fácil instalación: Permitir una conexión rápida y sin herramientas adicionales.
- Fiabilidad: Garantizar un contacto seguro y consistente.
- Durabilidad: Soportar ciclos de montaje y desmontaje sin pérdida de rendimiento.
Los parámetros técnicos definidos por el cliente incluían:
- Capacidad para soportar 9A DC a un voltaje de 24V DC
- Resistencia de contacto 50 ohms
- Nº de inserciones: 10.000 ciclos
- Altura máxima del conector: 2,4mm
Nuestra solución

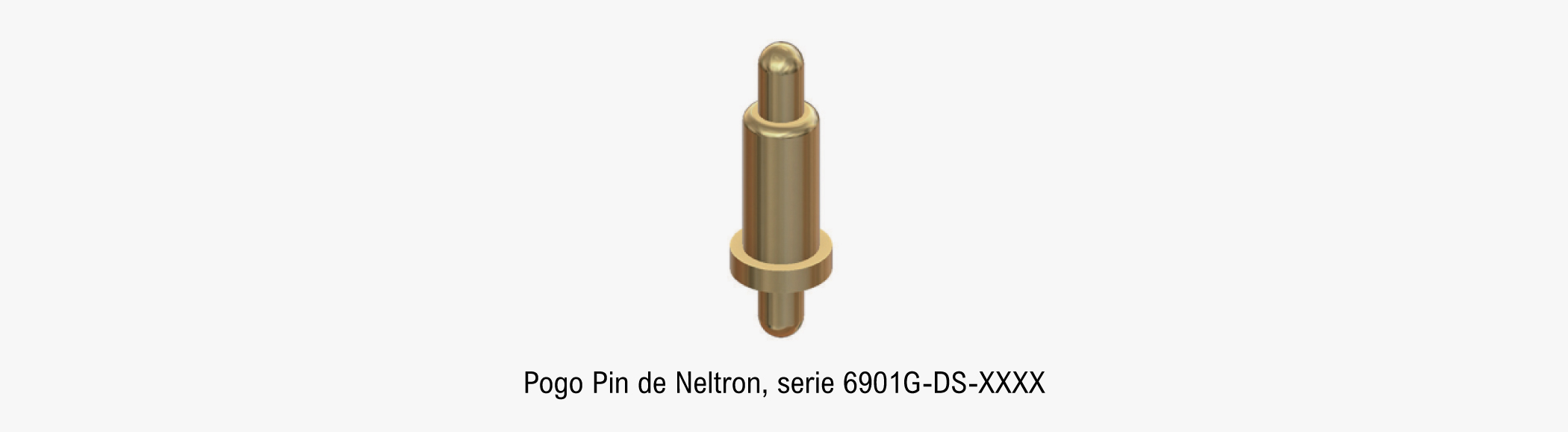

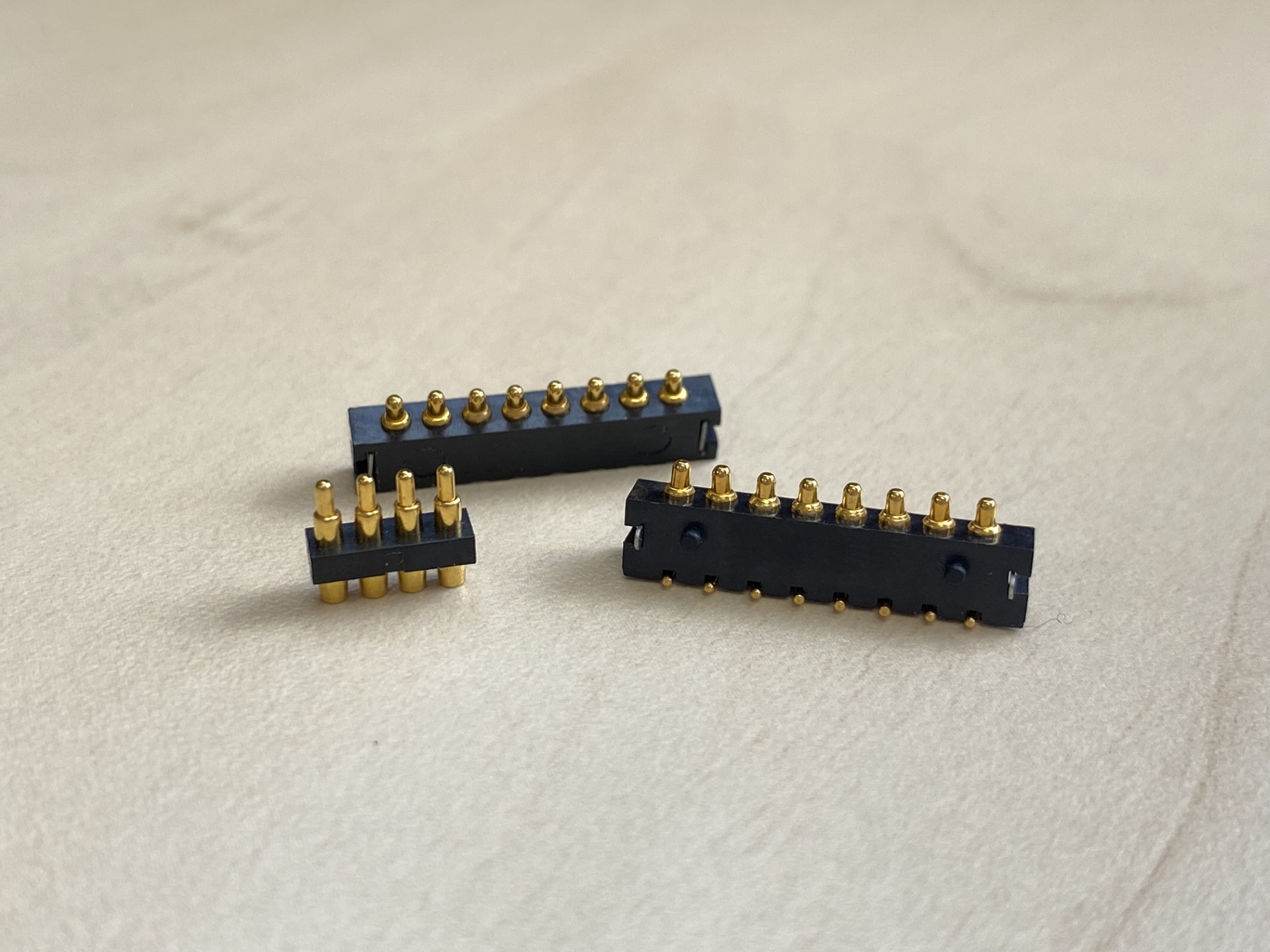

Eurotronix identificó la serie 6901G-DS-XXXX de pogo pins del fabricante Neltron para dar solución a este proyecto. Estos conectores destacan por su diseño compacto, flexibilidad en configuraciones y fiabilidad en conexiones eléctricas en entornos exigentes.
Algunas de sus ventajas clave son las siguientes:
- Conexiones fiables: Diseño con muelle que asegura un contacto constante.
- Reducción del desgaste: Minimiza el deterioro mecánico gracias a su naturaleza de muelle, prolongando la vida útil del componente.
- Coste-efectividad: Una solución económica para conexiones eléctricas fiables y duraderas.
Proceso de implementación
El equipo de Product Managers de Eurotronix y los ingenieros de Neltron trabajaron estrechamente para desarrollar una solución adaptada al proyecto. El proceso incluyó:
- Prototipado: Fabricación de muestras personalizadas con la altura requerida.
- Pruebas de validación: Ensayos eléctricos y mecánicos por parte de I+D LED, incluyendo:
- Soporte de 3A amperios durante 1440 horas sin pérdida de rendimiento.
- > 1.850 ciclos de conexión y desconexión sin fallos tanto a 24V como a 48V.
- Resistencia de contacto sin variación dentro del 0,5% del valor original.
- Test térmico a 60º de temperatura ambiente, sin inconvenientes.
- Optimización: Ajustes finales para garantizar una integración perfecta en el diseño del cliente.
Resultado
Gracias al desarrollo personalizado, nuestro cliente logró:
- Reducir significativamente los tiempos de instalación de las luminarias.
- Garantizar conexiones eléctricas fiables y seguras en todos los puntos de luz.
- Incrementar la durabilidad del sistema con una solución diseñada para soportar altos ciclos de uso.
I+D LED validó la solución tras superar todas las pruebas de ensayo, incluyendo las de resistencia eléctrica y mecánica, y expresó su satisfacción con el rendimiento de los conectores pogo pin de Neltron.
“El resultado del proyecto ha sido satisfactorio a nivel técnico y logístico por parte de Neltron y Eurotronix por la gestión y rapidez de las muestras. La pieza ha cumplido con lo esperado, incluso superó expectativas en algunos puntos.” Carlo Spano, Ingeniero de I+D LED.
Descubre más sobre Neltron y sus productos aquí:
