REDEXPERT ahora tiene en cuenta las pérdidas de polarización de DC en los inductores
La plataforma de diseño on-line de Würth Elektronik, REDEXPERT, conocida por el cálculo más preciso de las pérdidas de AC en los inductores de potencia en condiciones de funcionamiento, ahora también tiene en cuenta los efectos de la polarización de DC en las pérdidas de AC. Es un hecho bien conocido, pero poco comprendido, que las pérdidas en el núcleo de AC aumentan cuando se aplica tensión continua al rizado de AC. Este es el escenario típico de los convertidores de potencia, como los tipo buck.

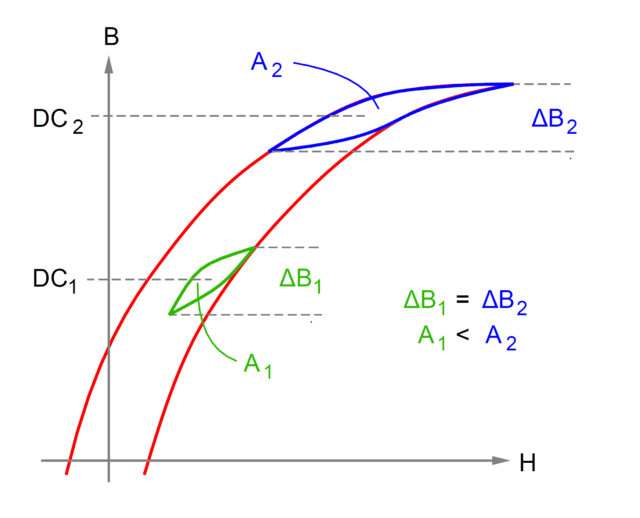

Normalmente se supone que la polarización de DC no aumenta las pérdidas del núcleo en AC, ya que se trata de un desplazamiento constante. Sin embargo, quienes han experimentado y estudiado un aumento inesperado de la temperatura han descubierto que la polarización en DC modifica realmente las pérdidas de AC del núcleo. Esto puede entenderse si uno se da cuenta de que el bucle B-H pequeño de la ondulación de AC sigue la forma general del bucle B-H grande. La permeabilidad y, por tanto, la inductancia son proporcionales a la pendiente de las curvas. A medida que el bucle secundario se acerca a la saturación, su pendiente disminuye. Esto reduce la inductancia, lo que conlleva un aumento de la corriente de rizado. La menor pendiente hace que el bucle B-H sea más largo, lo que significa más pérdidas. Por tanto, si se aumenta la polarización de DC, la inductancia empezará a disminuir camino de la saturación, lo que a su vez aumenta el rizado residual y las pérdidas de AC. Además, el pequeño bucle B-H, que representa las pérdidas por histéresis, aumenta de tamaño. REDEXPERT tiene ahora en cuenta este pequeño, pero significativo cambio, para determinar con mayor precisión las pérdidas de corriente alterna.
