Los nuevos dispositivos ofrecen un alto rendimiento para señales de entrada lentas y fuentes de alimentación de arranque lento
Toshiba Electronics Europe GmbH («Toshiba») anuncia el lanzamiento de cuatro fotoacopladores que solucionan los problemas causados por señales con tiempos de subida y bajada de señal lentos, así como por fuentes de alimentación de arranque lento.
Los fotoacopladores utilizan emisores y receptores de luz junto con un aislante transmisor de luz para proporcionar un alto grado de aislamiento eléctrico en un pequeño paquete. Las aplicaciones son amplias y variadas, aunque una de las más populares es la de los controladores lógicos programables (PLC), esenciales para automatizar las fábricas modernas.

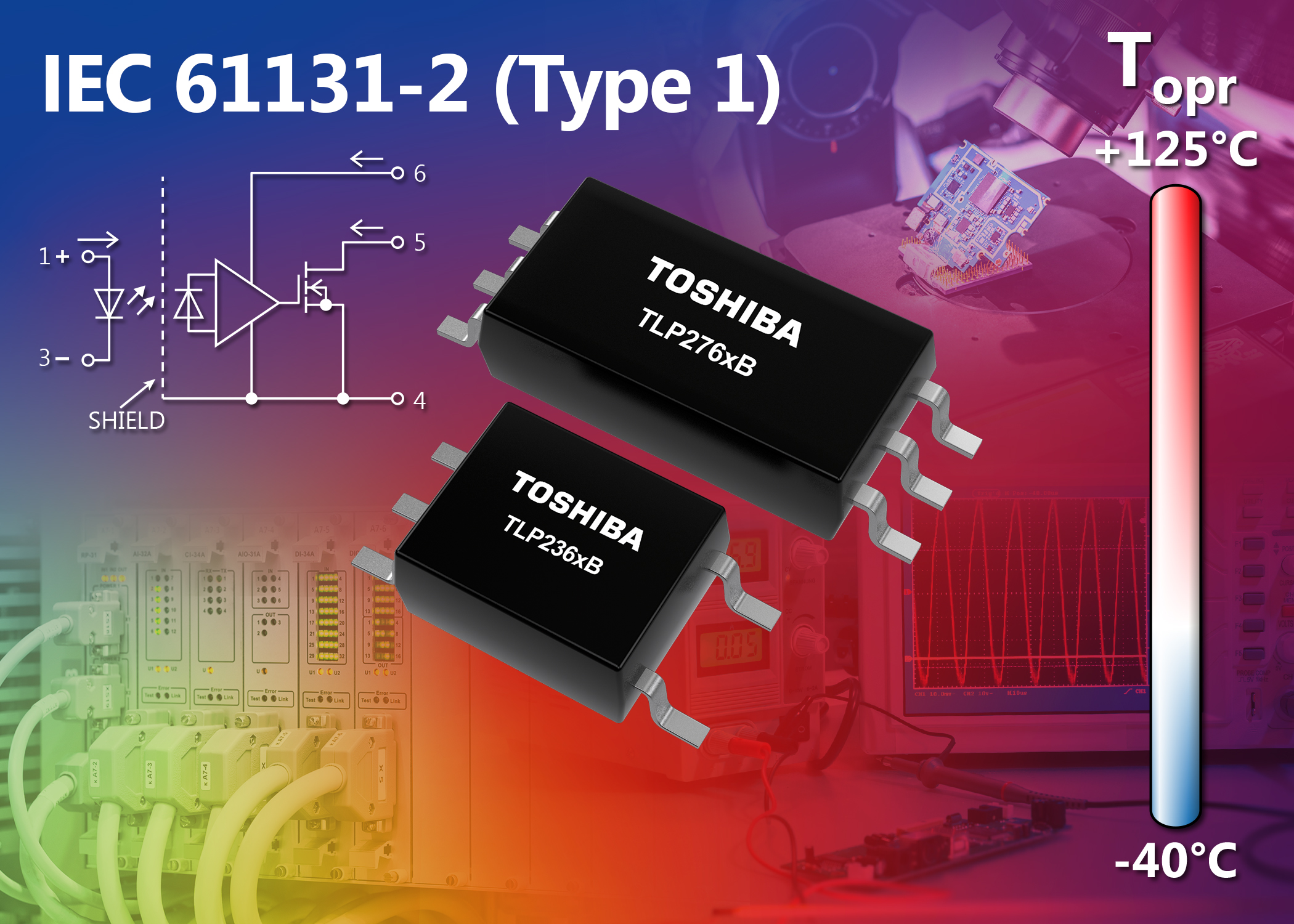

Para funcionar correctamente, los fotoacopladores requieren que las señales de entrada se ajusten a un tiempo de subida mínimo para evitar conmutaciones indeseadas en la salida. Los cuatro nuevos fotoacopladores (TLP2362B, TLP2368B, TLP2762B, TLP2768B) cumplen la norma IEC 61131-2 (Tipo 1) y proporcionan histéresis para el umbral de corriente de avance de entrada, así como para el circuito de alimentación, lo que los hace adecuados para su uso en entornos de alto ruido EMC.
Al proporcionar esta histéresis dentro del dispositivo se garantiza que la salida mantendrá su estado «alto» o «bajo» sin conmutación adicional. La histéresis integrada elimina la necesidad de circuitos externos (como disparadores Schmitt) y reduce la complejidad y el coste.
Las aplicaciones más exigentes, como los PLC, requieren fotoacopladores con velocidades de transmisión de datos que superen los niveles típicos de unos pocos Kbps. Los cuatro nuevos fotoacopladores incorporan un amplificador de alta ganancia y alta velocidad que permite a los TLP2362B y TLP2762B soportar 10 Mbps y a los TLP2368B y TLP2768B soportar 20 Mbps. Esto permite una comunicación más rápida en aplicaciones finales.
Todos los dispositivos pueden suministrar una corriente de salida (Io) de 25 mA y tolerar tiempos de subida y bajada de la entrada de hasta 60 segundos. El funcionamiento no se ve afectado siempre que la tensión de alimentación (VCC) se produzca en 60 segundos.
El TLP2368B y el TLP2768B consiguen un retardo de propagación inferior a 60 ns. El TLP2362B y el TLP2368B se alojan en un encapsulado SO6 de 5 patillas que mide 3,7 mm x 7,0 mm x 2,3 mm con una tensión de aislamiento (BVs) que supera los 3750 Vrms. Los TLP2762B y TLP2768B se alojan en un encapsulado SO6L (3,84 mm x 10,0 mm x 2,3 mm) y tienen una tensión de aislamiento (BVs) superior a 5000 Vrms.
Los cuatro nuevos fotoacopladores son capaces de funcionar a temperaturas ambiente de hasta125°C y tan bajas como -40°C), garantizando así que las aplicaciones finales, como los PLC, puedan funcionar de forma fiable en todas las condiciones.
La producción en serie de los cuatro nuevos fotoacopladores ya está en marcha.
