Toshiba anuncia un nuevo conmutador SPDT RF en un encapsulado compacto
El nuevo dispositivo satisface las necesidades de las estaciones base de mayor capacidad
Toshiba Electronics Europe GmbH («Toshiba») acaba de lanzar un nuevo conmutador RF SPDT (Single-Pole, Double Throw) en un encapsulado compacto, adecuado para aplicaciones como estaciones base de telecomunicaciones, equipos industriales, repetidores, equipos de consumo y transceptores.

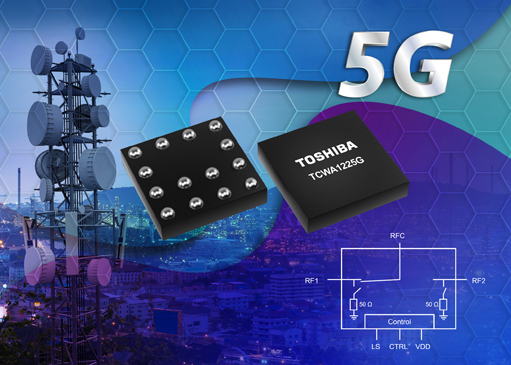

El nuevo conmutador RF SPDT de alta potencia de Toshiba (TCWA1225G) ofrece una potencia pico de entrada de 46 dBm (@ 8 dB PAR). Esto se ha conseguido adoptando el proceso CMOS original de Toshiba y optimizando el circuito de conmutación interno. El proceso CMOS también reduce la pérdida de inserción para evitar disminuir la potencia de transmisión y la sensibilidad del receptor. Como resultado, la pérdida de inserción del TCWA1225G es de 0,6 dB (típ. @ 5 GHz), alrededor de un 10 % inferior a la de los productos de la competencia.
La tensión de funcionamiento es nominalmente de 3,3 V y el consumo de energía es de sólo 50 μA. El nuevo dispositivo puede funcionar a temperaturas ambiente desde -40ºC a +95ºC.
El TCWA1225G está alojado en un minúsculo encapsulado WCSP (Wafer-level Chip Scale Package) que mide sólo 1,9 mm x 1,9 mm, lo que supone una huella un 10 % menor que la de otros dispositivos. Todos los pads importantes, incluidos los terminales de RF, alimentación y control, están situados en la periferia del dispositivo para simplificar el diseño de la placa de circuito impreso.
Como parte del despliegue de la 5 G, las estaciones base de telecomunicaciones han incorporado recientemente MIMO masivo (entrada múltiple, salida múltiple) y varias antenas TX/RX para ofrecer servicios de radiocomunicaciones de velocidad ultrarrápida y capacidad ultraalta.
Las antenas individuales se componen cada vez más de rutas de transmisión de señales complejas que necesitan conmutación RF. Esto requiere una baja pérdida de inserción y una alta potencia de entrada en un encapsulado compacto para mantener o reducir el tamaño de la antena.
