Toshiba amplía su gama de diodos Zener de protección con cuatro nuevas tensiones nominales de hasta 75 V
Estos productos son compatibles con sistemas de alimentación de 48 V en centros de datos, equipos de red e industriales, ofreciendo una protección robusta contra sobretensiones de conmutación y descargas electrostáticas (ESD).
Toshiba Electronics Europe GmbH (“Toshiba”) amplía su gama de diodos Zener de protección contra sobretensiones con la incorporación de cuatro nuevos productos a su serie CUZ. Los CUZ56V, CUZ62V, CUZ68V y CUZ75V, con tensiones Zener (VZ) de 56 V, 62 V, 68 V y 75 V respectivamente, están diseñados para su uso en fuentes de alimentación para centros de datos, equipos de red, sistemas industriales y arquitecturas de sistemas de 48 V o superiores.
Los nuevos productos de la serie CUZ están diseñados para proteger dispositivos semiconductores contra sobretensiones de conmutación de ancho de pulso largo y sobretensiones inducidas por rayo, que pueden ocurrir en el rango de microsegundos a milisegundos, así como pulsos de sobretensión cercanos a la CC. Si bien los diodos TVS de Toshiba se especializan en protección ESD, estos productos Zener protegen contra sobretensiones a la vez que ofrecen protección contra descargas electrostáticas (ESD).
Los cuatro productos de esta línea comparten una disipación de potencia máxima absoluta (PD) de 600 mW y una corriente de pulso de pico (IPP) nominal de 5 A, según la norma IEC61000-4-5, con un transitorio de pico (tp) de 8/20 μs. Para cada producto, los rangos de VZ medidos (mín. a máx.) abarcan desde 52 V a 60 V (CUZ56V) hasta 70 V a 79 V (CUZ75V), medidos a una corriente (IZ) de 2 mA. Además, las tensiones ESD (VESD) varían de ±13 kV (CUZ56V) a ±23 kV (CUZ75V) en condiciones de contacto y de 5 kV en condiciones de aire. La resistencia dinámica (RDYN) suele oscilar entre 3,1 Ω y 4,0 Ω, y la tensión de pinza típica (VC) oscila entre 112 V y 120 V.

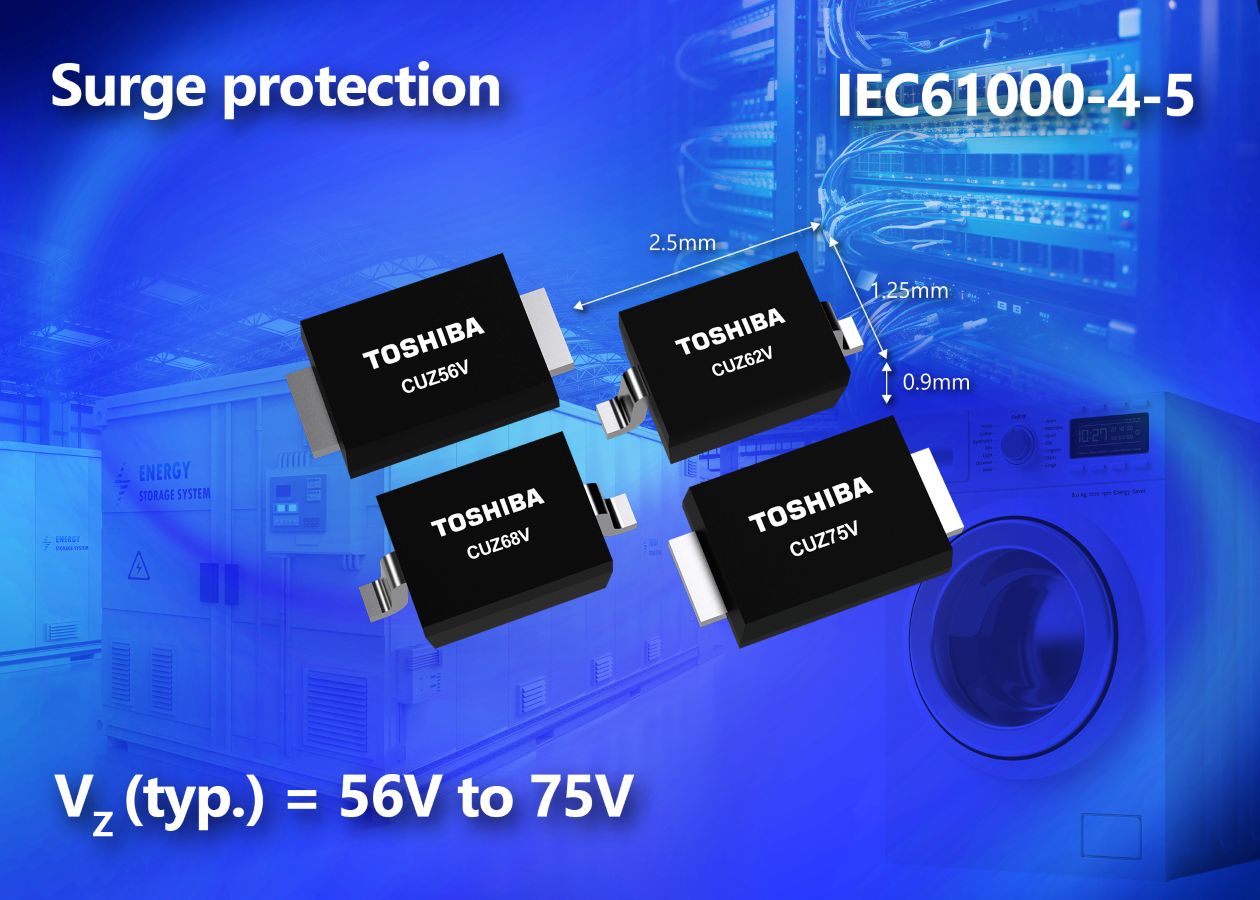

Los nuevos productos se presentan en el encapsulado SOD-323 (USC), que cuenta con terminales de ala de gaviota para facilitar la instalación y proporciona una buena visibilidad de montaje con equipo de inspección óptica automática (AOI) para una mayor fiabilidad. Las dimensiones del encapsulado son reducidas, típicamente 2,5 mm x 1,25 mm x 0,9 mm, lo que contribuye a ahorrar espacio en las placas de circuitos y ofrece compatibilidad con los entornos de montaje SOD-323 existentes.
Toshiba seguirá ampliando su gama de diodos Zener de protección para mejorar la fiabilidad de los equipos electrónicos.
Para obtener más información sobre los nuevos productos, siga los enlaces a continuación:
