Un nuevo chip ASIC propietario en la etapa de entrada alcanza un ancho de banda de hasta 7 GHz
Tras el exitoso lanzamiento de la nueva serie de osciloscopios DS70000 con hasta 5 GHz, RIGOL Technologies GmbH presenta ahora la serie PVA8000, una nueva sonda activa, diferencial o de terminación sencilla de hasta 7 GHz que contiene otro chip de desarrollo propio en la etapa de entrada.
Para los dos modelos de osciloscopios DS70304 (3 GHz) y DS70504 (5 GHz), RIGOL ofrece una sonda activa con el ancho de banda correspondiente. Estas sondas contienen el ASIC ᵞ-Phoenics de desarrollo propio destinado a sondas, tienen unos anchos de banda de 3,5 GHz o 7 GHz y ofrecen una alta linealidad para este rango de frecuencia. Con la versión de 7 GHz se puede medir un tiempo mínimo de subida de 70 ps (típ.). El rechazo en modo común llega hasta 40 dB dependiendo del rango de frecuencia. La resistencia de entrada es de 50 kΩ para la terminación diferencial y 25 kΩ para la terminación sencilla.

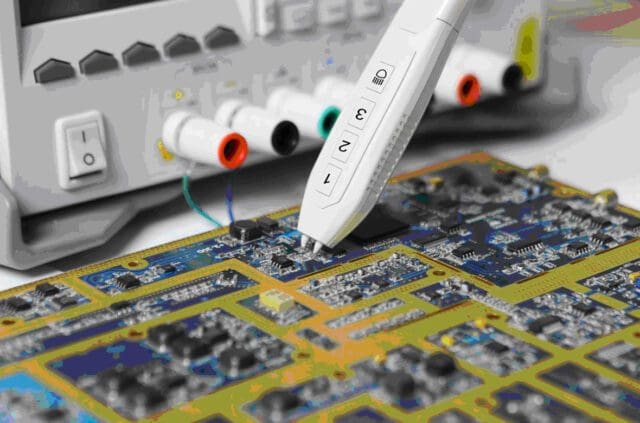

La serie PVA8000 incluye sondas para medidas de terminación sencilla o diferenciales. Con la versión diferencial se puede ajustar la distancia entre las puntas con rapidez. También se pueden almacenar tres distancias diferentes y consultarlas automáticamente con solo pulsar un botón. Las sondas incorporan LED que muestran el mismo color que la entrada del canal en el DS70000 con el fin de facilitar la realización de las pruebas cuando se usan varias sondas de manera simultánea.
Esta sonda incluye cuatro cabezales de sonda diferentes para permitir su uso versátil en diversos entornos de aplicación.
La sonda de terminación sencilla tiene tres puntas de sonda diferentes para el termistor y cuatro terminales diferentes para la conexión a tierra con el fin de admitir varias aplicaciones de medida, como la toma de medidas a distancias muy pequeñas o la comprobación de componentes (ICT, in-circuit test). Para tal fin se suministran de serie tres clavijas de repuesto, permitiendo así uso a largo plazo. Las clavijas se pueden cambiar con facilidad y rapidez para cada aplicación o cuando se desgastan.
Además hay disponible una sonda adicional para ambas versiones con la cual los cables se pueden soldar al dispositivo bajo prueba. En este caso también se entregan de serie un cable de repuesto y una regla para medir la longitud exacta del cable de repuesto.
En cuanto se conecta una sonda al DS70000 es reconocida automáticamente por el osciloscopio y se solicita una calibración que puede realizarse en el osciloscopio. A continuación el osciloscopio calibra, por ejemplo, la exactitud del offset. La sonda y sus accesorios se suministran en un práctico estuche para facilitar su transporte.
