El microcontrolador SiP (System-in-Package) híbrido SAM9X75 de Microchip lleva la capacidad de procesamiento del microprocesador al conocido entorno de desarrollo
de los diseños basados en microcontroladores

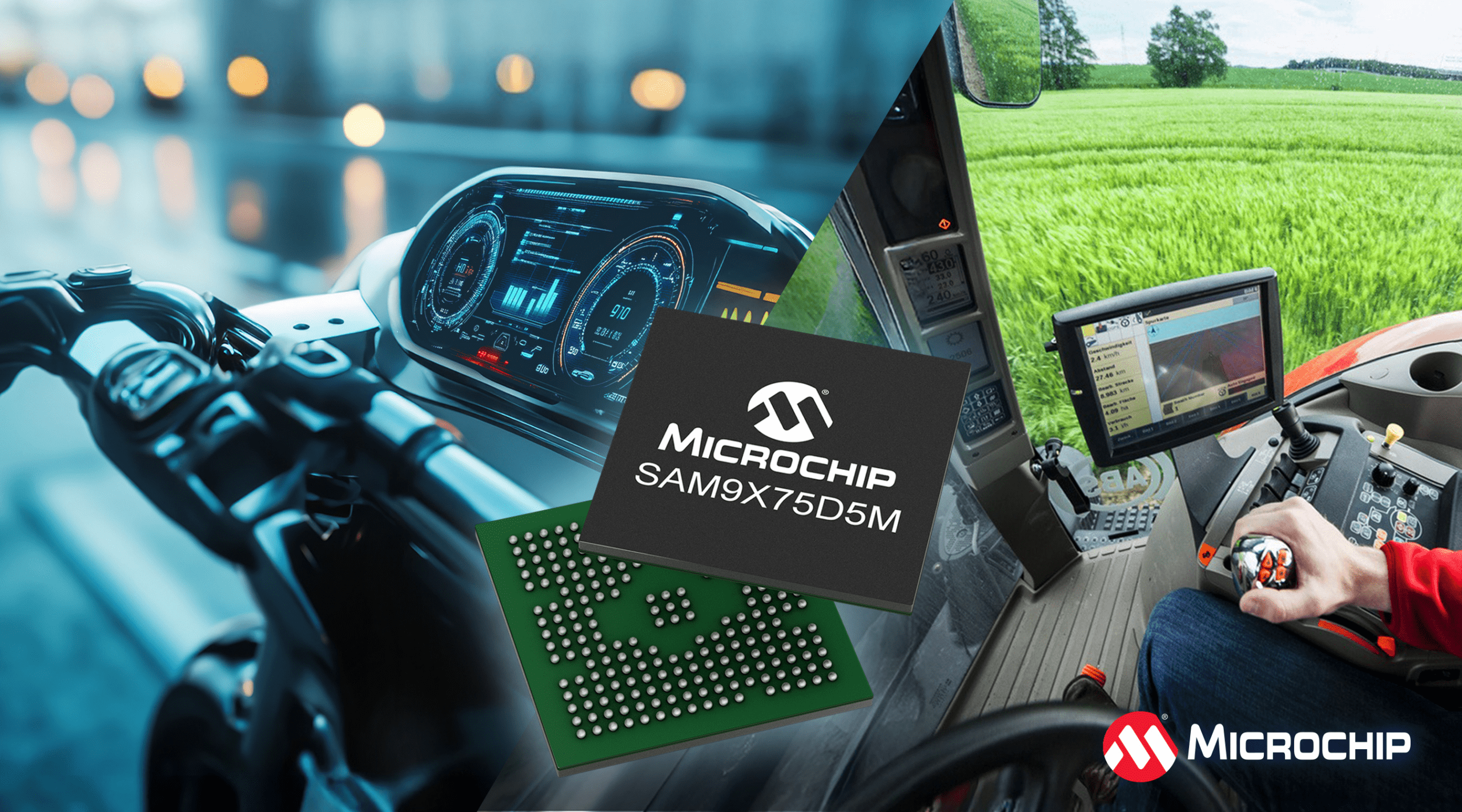

Los diseñadores de automoción y electromovilidad están incorporando más interfaces entre personas y máquinas (HMI, por Human-Machine Interfaces) con gráficos avanzados para mejorar la experiencia del usuario. Cubrir la creciente demanda de soluciones HMI es el objetivo de Microchip Technology, que anuncia hoy el the AEC-Q100 Grade 2-qualified, SiP (System-in-Package) SAM9X75D5M formado por un procesador Arm926EJ-S™ y 512 Mbit de SDRAM DDR2. El SAM9X75D5M admite pantallas de hasta 10 pulgadas con una resolución XGA de 1024 × 768 píxeles.
El SAM9X75D5M pertenece a la familia de microcontroladores híbridos de Microchip, que permite a los usuarios aprovechar las prestaciones de procesamiento avanzado de un microprocesador con acceso a memoria embebida de mayor capacidad manteniendo el conocido entorno de desarrollo de los diseñados basados en microcontroladores y la posibilidad de desarrollar mediante sistemas operativos en tiempo real (RTOS). El SiP microcontrolador híbrido SAM9X75D5M, especialmente adaptado a aplicaciones de automoción como tableros de instrumentos digitales, tableros inteligentes para vehículos de dos y tres ruedas, control de climatización y cargadores de vehículos eléctricos, entre otros, agiliza el proceso de desarrollo ya que integra el microprocesador y la memoria en un solo encapsulado. El dispositivo proporciona un amplio buffer para las pantallas de los automóviles y ofrece diversas opciones flexibles para conectar la pantalla, como la interfaz MIPI® DSI® (Display Serial Interface), LVDS (Low Voltage Differential Signaling) y datos RGB en paralelo.
El SAM9X75D5M simplifica el trazado de la placa de circuito impreso, puede reducir la complejidad de las conexiones y minimiza el riesgo de abastecimiento de las DRAM discretas. Además se ha diseñado para aportar disponibilidad y fiabilidad a largo plazo. Al tratarse de un microcontrolador híbrido, su arquitectura ofrece un equilibrio entre coste, rendimiento y consumo eficiente, de ahí que facilite la que las aplicaciones evolucionen a partir de los microcontroladores y los microprocesadores tradicionales con el fin de cubrir la demanda de un mayor rendimiento y de más memoria.
Al integrar la memoria DDR2 directamente en el encapsulado, el SAM9X75D5M ayuda a proteger a los diseñadores frente a la volatilidad y las restricciones en el suministro que han afectado históricamente al mercado de memorias DDR discretas. Esta solución monochip ofrece un suministro más previsible que la memoria DDR discreta y ayuda a eliminar los problemas de abastecimiento que implica el abastecimiento de componentes de memoria por separado.
“El producto SAM9X75D5M de Microchip redefine el estándar para las soluciones destinadas a automoción al combinar un procesador de alto rendimiento y memoria en un solo encapsulado y aportar las ventajas de un SiP al mercado de la automoción”, declaró Rod Drake, vicepresidente corporativo de la unidad de negocios de microprocesadores de Microchip Technology. “Una de las ventajas de un SiP es que proporciona un espacio bastante mayor de buffer de RAM que una solución con microcontrolador de tipo tradicional y en una placa de circuito impreso mucho más pequeña que con memoria discreta. Por eso ofrece a los diseñadores la posibilidad de implementar diseños complejos en un espacio reducido”.
El SAM9X75D5M dispone de un gran número de opciones de conectividad avanzada, como CAN FD, USB y Gigabit Ethernet (GbE). También es compatible con el protocolo TSN (Time-Sensitive Networking) y se suministra con gráficos 2D integrados y funciones de audio.
Además de estos dispositivos, Microchip ofrece una gama completa de dispositivos para sistemas HMI como la tecnología maXTouch®, que proporciona una detección táctil fiable, incluso en entornos adversos o con agua en la pantalla LCD, así como soluciones para gestionar la alimentación y de conectividad.
Microchip cuenta con un amplio catálogo de microcontroladores híbridos y microprocesadores de 32 bits, además de microprocesadores de 64 bits basados en arquitecturas Arm® y RISC-V®, con el fin de suministrar opciones potentes y flexibles destinadas a aplicaciones que van desde productos de consumo hasta misiones espaciales. El catálogo de microprocesadores de la compañía incluye dispositivos con uno o varios núcleos, soluciones SOM (System-on-Module) y SiP que pueden ayudar a reducir la complejidad de diseño, acortar el plazo de comercialización y simplificar la cadena de suministro. Para más información sobre nuestros microprocesadores, visite la página web.
Herramientas de desarrollo
El SAM9X75D5M cuenta con el soporte de nuestro MPLAB® X IDE (Integrated Development Environment) y nuestro entorno de software MPLAB Harmony para desarrollos basados en sistemas de desarrollo en tiempo real (RTOS) como FreeRTOS® y Eclipse ThreadX®, así como en software sin sistema operativo.
Utilizan Microchip Graphics Suite (MGS) u otras herramientas de software gráfico de terceros como Crank, LVGL, Altia® y Embedded Wizard para desarrollar unos gráficos atractivos. También está disponible el kit SAM9X75 Curiosity LAN (EV31H43A) para que los diseñadores puedan evaluar los dispositivos SiP SAM9X75.
Precios y disponibilidad
El SiP SAM9X75D5M (referencia SAM9X75D5M-V/4TBVAO) ya se encuentra disponible a un precio de 9,12 dólares por unidad para pedidos de 5.000 unidades. También existen muestras de dispositivos con 1 Gbit y 2 Gbit de memoria para automoción. Estos dispositivos son compatibles con entornos RTOS y Linux®. Se pueden adquirir directamente a Microchip o a través de un representante comercial o un distribuidor autorizado de Microchip, o bien solicitar muestras de los dispositivos con más memoria.
