La eficiencia mejorada del acoplamiento óptico y el retardo de propagación estable benefician las aplicaciones de energía verde y automatización industrial en entornos térmicos severos.
Toshiba Electronics Europe GmbH (“Toshiba”) amplía su gama para controlar corrientes de control de puerta de 1 A y 6 A para controladores de puerta MOSFET e IGBT de pequeña a mediana capacidad. La serie TLP579xH satisface la creciente demanda de controladores de puerta que controlan dispositivos de alta tensión desde el lado de control de baja tensión mediante aislamiento, ofreciendo un rendimiento más preciso en un amplio rango de temperaturas. Esta serie es adecuada para controlar MOSFET e IGBT de SiC en aplicaciones de energía verde y automatización industrial, incluyendo inversores fotovoltaicos (FV) industriales, sistemas de alimentación ininterrumpida (SAI) y estaciones de carga para vehículos eléctricos (VE), que operan en entornos térmicos severos.
Los tres dispositivos de la serie TLP579xH están diseñados para controlar dispositivos de potencia de pequeña a mediana capacidad, así como IGBT. El TLP5791H ofrece un rendimiento de -1,0/+1,0 A para la corriente de salida pico de nivel alto/bajo (IOLH/IOHL), con un voltaje umbral de bloqueo por subtensión (UVLO) (VUVLO+) de 9,5 V (máx.), un voltaje umbral de UVLO (VUVLO-) de 7,5 V (mín.) y un voltaje de histéresis de UVLO (VUVLOHYS) de 0,5 V (típico).
Con el TLP5794H, la corriente de salida pico oscila entre -6,0/+4,0 A para IOLH/IOHL, con un VUVLO+ de 13,5 V (máx.), un VUVLO- de 9,5 V (mín.) y un VUVLOHYS de 1,5 V (típico).
El TLP5795H ofrece una corriente de salida pico de -4,5/+5,3 A (IOLH/IOHL), con un VUVLO+ de 13,5 V (máx.), un VUVLO- de 11,1 V (mín.) y un VUVLOHYS de 1,0 V (típico).
El tiempo de retardo de propagación presenta una baja dependencia de la temperatura, lo que permite un funcionamiento estable dentro del rango práctico definido por los equipos de automatización industrial. Además, la serie TLP579xH es un dispositivo de salida riel a riel que permite características de conmutación con una menor caída de tensión en la fuente de alimentación. Esta capacidad es útil en aplicaciones que requieren circuitos que funcionen a bajos voltajes o que procesen señales en todo el rango de voltajes de alimentación.
Además, Toshiba ha mejorado la salida de luz del diodo emisor de luz infrarroja (LED) del lado de entrada y ha optimizado el diseño del elemento receptor de luz (matriz de fotodiodos) del dispositivo en comparación con la gama actual. Estas mejoras aumentan la eficiencia del acoplamiento óptico del producto, lo que le permite operar en un rango de temperatura de -40 °C a +125 °C. Toshiba también ha estandarizado el tiempo de retardo de propagación y la desviación del retardo de propagación dentro de este rango de temperatura de operación.

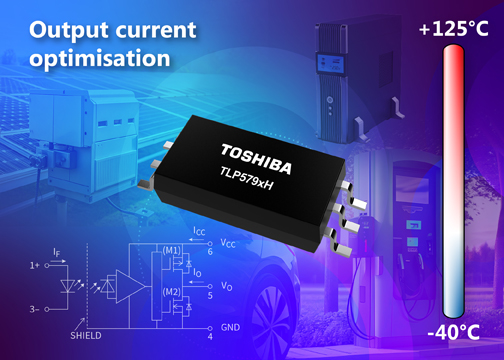

La serie TLP579xH se aloja en un pequeño encapsulado SO6L, lo que contribuye a una mayor flexibilidad en la colocación de componentes en la placa de circuito impreso (PCB). Además, los nuevos productos presentan una distancia de fuga mínima de 8,0 mm y una tensión de aislamiento de 5000 VRMS, lo que permite su uso en equipos que requieren un alto rendimiento de aislamiento.
Puede encontrar más información sobre la serie TLP579xH de fotoacopladores de control de compuerta en el sitio web de Toshiba:
TLP5791H https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/detail.TLP5791H.html
TLP5794H https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/detail.TLP5794H.html
TLP5795H https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/detail.TLP5795H.html
Toshiba continuará desarrollando y ampliando su línea de fotoacopladores para aplicaciones de control de compuerta MOSFET e IGBT en equipos industriales, con el lanzamiento de nuevos productos más adelante. 2025.
Para obtener precauciones y consejos sobre el uso de una fuente de alimentación con polarización negativa de puerta, consulte la nota de aplicación «Notas sobre el uso de la fuente de alimentación con polarización negativa de puerta del dispositivo de alimentación».
