Yokogawa lanza el primer Osciloscopio de Potencia de Precisión del Mundo: dónde la potencia alcanza la precisión



El Nuevo PX8000 combina la tecnología de un Analizador de Potencia con un Osciloscopio para ofrecer una nueva dimensión en las medidas de potencia basadas en el tiempo

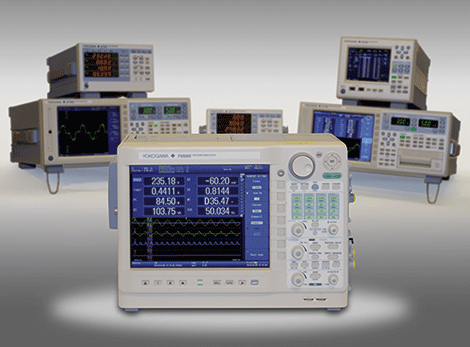

Yokogawa ha combinado su experiencia como líder mundial en la fabricación y venta  de analizadores de potencia con su larga tradición en el diseño de osciloscopios para crear el primer Osciloscopio de Potencia de Precisión: El PX8000.
El PX8000 trae el estilo del osciloscopio de medidas basadas en el tiempo al mundo de medidas de potencia. Este nuevo equipo puede capturar con gran precisión formas de onda de tensión y corriente, abriendo las puertas a nuevas aplicaciones y soluciones para una gran variedad de necesidades en medidas de potencia actuales y emergentes.
“Cuanto más avanza la innovación, centrándose en el consumo de energía e integración de electrónica basada en potencia, más y más demandan los ingenieros exactitud y precisión en sus medidas de potencia”, comenta Terry Marrinan, Vice-Presidente de Yokogawa, Test & Measurement, para Europa y África: “Con el lanzamiento del nuevo PX8000, los profesionales del I+D verán como en un único equipo se cubren las necesidades que pudieran tener en medidas de potencia basadas en el tiempo con máxima precisión: una necesidad que con los habituales analizadores de potencia y osciloscopios no contemplan a la vez.”
Las capacidades de medición de potencia del PX8000 se apoyan en la larga reputación de Yokogawa en medidas precisas, estables y repetitivas. El instrumento también ofrece facilidad de uso y un periodo de aprendizaje corto para el usuario, al mantener las características similares a cualquier analizador de potencia u osciloscopio.
El equipo tiene 12-bit de resolución vertical con una frecuencia de muestreo de hasta 100 MS/s y 20 MHz de ancho de banda. Esto quiere decir que el PX8000 puede usarse para medidas precisas de formas de pulsos del inversor, que luego se pueden utilizar para de -forma fina- ajustar la eficiencia del inversor. Una variedad de módulos de entrada que cubren voltaje, corriente y medidas de sensor llegando hasta tensiones de 1000 Vrms y corrientes de hasta 5 Arms (valores más altos se consiguen mediante el uso de sensores externos), con una precisión básica por debajo de ±0.1%. Para evaluar sistemas eléctricos trifásicos al menos son necesarios tres módulos de potencia. El PX8000 dispone de hasta cuatro módulos de potencia y permite la captura y visualización simultánea de la tensión y corriente de las tres fases de un sistema trifásico.
Además de proporcionar medidas de potencia de máxima precisión para proporcionar una verdadera comprensión del consumo de energía y el comportamiento del sistema, el PX8000 incorpora una variedad de características innovadoras que le ayudarán en las medidas y análisis de perfiles de potencia. Realiza multiplicación de tensión y corriente simultánea para dar el cálculo de potencia en tiempo real, soporta tanto medidas transitorias (viene de serie) como valores numéricos promediados en todo el periodo de muestreo. Hasta 16 diferentes formas de onda – incluyendo voltaje, corriente y potencia – se pueden mostrar simultáneamente, ofreciendo a los ingenieros medidas instantáneas del rendimiento.
El PX8000 funciona con tecnología de Yokogawa isoPROTM  que ofrece un rendimiento de aislamiento líder en la industria a las más altas velocidades de adquisición. La tecnología de núcleo isoPRO, diseñado con la mente puesta en aplicaciones de ahorro de energía, proporciona el rendimiento necesario para desarrollar inversores de alta eficiencia que trabajen a altos voltajes, grandes corrientes y altas frecuencias.
El PX8000 tiene funciones predefinidas para el cálculo directo de variables tales como RMS y valores medios de potencia, para permitir la identificación de tendencias ciclo a ciclo.
El PX8000 muestra en su display lecturas de voltaje, corriente y potencia, que pueden ser examinados por valores numéricos específicos en cualquier punto o por cálculos de valores medios en un periodo determinado. El equipo permite la captura de formas de onda de potencia durante periodos específicos de tiempo a través de la definición de cursores de comienzo y fin. Esto es particularmente útil para examinar los fenómenos transitorios y en el diseño de equipos controlados periódicamente. Para garantizar que ciertos equipos cumplen con los estándares de energía, es vital medir el consumo de energía a través de los diferentes rangos de funcionamiento: desde “parado” hasta su actividad máxima, así como todos los estados intermedios de funcionamiento. El PX8000 puede mostrar valores en ejes XY. Esto puede usarse, por ejemplo, para mostrar las características de par/velocidad de un motor. También puede mostrar las formas de onda de Lissajous de entrada y salida para el análisis fasorial.
Como la familia de osciloscopios digitales de Yokogawa, el PX8000 incorpora la función de memoria histórica que automáticamente almacena hasta 1000 formas de onda anteriormente capturadas. Estas formas de onda se pueden recuperar y volver a visualizar en cualquier momento. También se pueden utilizar para redefinir las condiciones de disparo. Las formas de onda del histórico se pueden explorar a través de búsquedas basadas en cierta condición para localizar fenómenos anormales, difíciles de aislar durante diferentes mediciones a alta velocidad.
Una variedad de funciones que incluyen, entre otros, cálculos aritméticos, desfase de tiempos y FFT permiten a los usuarios visualizar las formas de onda con las correcciones de offset  y desfase correspondientes. La función automática de-skewing elimina los desfases entre las señales de tensión y corriente que puedan ser causados por los sensores o las características de entrada. Los usuarios también pueden definir sus propios cálculos mediante ecuaciones que combinan diferenciales, integrales, filtros digitales y una gran cantidad de otras funciones.
El PX8000 permite medir simultáneamente los armónicos de corriente y tensión, así como la distorsión armónica. Las medidas de armónicos tienen lugar en paralelo con las medidas convencionales de tensión y corriente. El equipo mide hasta armónicos del orden 500.
El PX8000 viene acompañado de una aplicación de PC llamada PowerViewerPlus que se puede utilizar para capturar formas de onda y analizar a posteriori. Esto amplía la posibilidad del PX8000 de usar funciones matemáticas para analizar el comportamiento durante largos periodos de tiempo. La conexión a PC es vía Ethernet/USB/GP-IB. El software es muy amigable y muestra las formas de onda en un simple y claro gráfico, similar al popular Xviewer de Yokogawa. Los investigadores que quieran utilizar su propio software de análisis se podrán conectar al PX8000 a través de drivers de Labview.
Las aplicaciones susceptibles de usar un PX8000 varían desde la energía renovable a la robótica avanzada. En casi cualquier lugar, el consumo de energía hay que tenerlo en cuenta, ya que en la mayoría de escenarios se consume energía, y se pueden utilizar las capacidades del PX8000 para analizar con precisión este tipo de necesidades. Las aplicaciones típicas incluyen inversores, pruebas de motores, medidas de circuitos boost, respuestas transitorias de robots industriales, medidas de eficiencia de cargadores inalámbricos, y medidas de tensión y potencia en sistemas de distribución de electricidad.
Para más información sobre el PX8000 visite http://www.tmi.yokogawa.com/px8000.
