Keysight Technologies presenta una solución de referencia económica para la simulación realista de señales multiemisor

Principales características:

  • Simulación de entornos de señales de emisores de amenaza de radar realistas y dinámicos, formados por miles de emisores y millones de pulsos por segundo.
  • Medidas de ángulo de llegada (AoA) en entornos de señales cambiantes para clasificar emisores de amenaza de radar y localizar su dirección en tiempo real.
  • Configuración rápida y sencilla de escenarios de señales AoA complejos con el software Signal Studio.



Keysight Technologies ha presentado hoy una solución de referencia económica para crear entornos de señales multiemisor para la simulación y las pruebas de guerra electrónica (EW). La solución de referencia con generador de escenarios multiemisor, que se suma a la serie de soluciones de referencia de Keysight, se basa en un conjunto de generadores de señales ágiles UXG N5193A coherentes. Gracias a los generadores UXG, líderes del sector, y al software Signal Studio N7660B para la generación de escenarios multiemisor, esta solución de referencia permite a los ingenieros simular con rapidez y precisión amenazas de radar realistas y dinámicas con un coste mucho menor al de sistemas similares.



Crear entornos o escenarios de señales multiemisor realistas resulta complejo. Es necesario entrelazar correctamente múltiples trenes de pulsos, así como identificar, contar y priorizar las condiciones de pulso. Con configuraciones de hardware que se adaptan fácilmente a la oficina del ingeniero, esta solución de referencia cambia las frecuencias de forma coherente y establece la amplitud a 180 ns, permitiendo simular miles de emisores de amenaza con millones de pulsos por segundo.

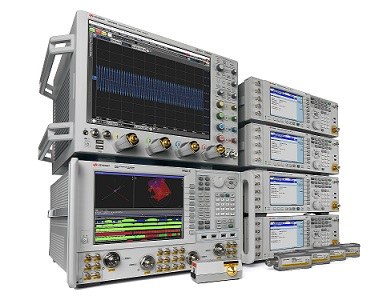

La complejidad aumenta aún más con las simulaciones de cinemática y ángulo de llegada (AoA) dentro del entorno de señales multiemisor. La cinemática aporta niveles de potencia dinámica, frecuencias Doppler y offsets de amplitud de pulso, fase y tiempo para la simulación AoA. Para lograr llevar a cabo la simulación AoA, la solución de referencia ofrece un sistema de calibración a medida, capaz de alinear los diferentes UXG en tiempo, amplitud y fase. El sistema de calibración está formado por un software de calibración, el software Signal Studio N7660B y hardware Keysight de vanguardia: los analizadores vectoriales de redes PNA o PNA-X para la calibración de amplitud y fase; los osciloscopios de la Serie Infiniium para la calibración de tiempo, amplitud y fase; y los sensores de potencia USB de la Serie U2000 para la calibración de bajo coste de la amplitud únicamente.



“La solución de referencia con generador de escenarios multiemisor ofrece soporte para la generación de señales de emisores de amenaza de radar realista en distintas fases del ciclo de desarrollo —explicó Mario Narduzzi, gestor de marketing de la división de Soluciones de medida para comunicaciones de Keysight—. Los ingenieros que trabajan en laboratorios de reprogramación o en el desarrollo de nuevas plataformas ahora podrán obtener e implementar un sistema de pruebas de guerra electrónica en dos meses, en vez de tardar los dos años que normalmente conlleva el ciclo de aprovisionamiento”.



Ahora es posible configurar fácilmente parámetros de radar como la frecuencia, la amplitud, la exploración de antena, el intervalo de repetición de pulsos, la anchura de pulso y la modulación por pulso, para luego entrelazar múltiples emisores de amenaza de radar con la interfaz gráfica de usuario de Signal Studio. El ingeniero de guerra electrónica puede combinar distintos emisores de amenaza en los escenarios y utilizar informes de caída de pulso para optimizar la densidad de los pulsos y reducir las colisiones de pulsos cambiando los tiempos de inicio de los emisores, las prioridades y los intervalos de repetición de pulsos. Además, Signal Studio permite controlar y configurar directamente parámetros de cinemática y AoA como offsets de tiempo, niveles de potencia, fases de señal y frecuencias Doppler entre puertos. El usuario puede visualizar todos estos elementos con la nueva función de análisis en el dominio del tiempo, que muestra los patrones de exploración de antena y el movimiento de cualquier emisor y sus plataformas asociadas.



Los escenarios multiemisor creados con Signal Studio pueden descargarse directamente en uno o varios UXG en forma de listas de palabras descriptoras de pulso (PDW). Además, las PDW pueden calcularse y enviarse a los UXG por LAN para simular escenarios virtualmente interminables. El UXG de altas prestaciones ofrece transiciones de frecuencia y amplitud coherentes en fase de tan solo 180 ns, resolución de temporización de 10 ps y rango dinámico libre de espurias de -70 dBc. El UXG también puede utilizarse como oscilador local de gran fiabilidad o como simulador de amenazas escalable. Sus capacidades permiten a los ingenieros del sector aeroespacial/de defensa generar simulaciones con una complejidad y realismo crecientes, incrementando así su confianza en los sistemas de contramedidas electrónicas (ECM).



Para obtener más información sobre la solución de referencia con generador de escenarios multiemisor, visite www.keysight.com/find/solution-mesg.



Para ver fotografías de la solución de referencia y el producto, visite www.keysight.com/find/solution-mesg_images.



Keysight Technologies, visite nuestra sección de noticias en www.keysight.com/go/news.
